Thiết bị phòng sạch VCR có hỗ trợ hiệu chuẩn và nghiệm thu đồng hồ đo chênh lệch áp suất không?

Thiết bị phòng sạch VCR có hỗ trợ hiệu chuẩn đồng hồ chênh áp không?

Thiết bị phòng sạch VCR có thể phối hợp hỗ trợ hiệu chuẩn đồng hồ đo chênh lệch áp suất theo yêu cầu của khách hàng và phạm vi đã được xác nhận trong báo giá, đơn đặt hàng hoặc hợp đồng.

Tùy từng dự án, hoạt động hiệu chuẩn có thể được thực hiện theo một trong các hình thức sau:

Hiệu chuẩn tại nhà sản xuất.

Hiệu chuẩn tại phòng hiệu chuẩn ở Việt Nam.

Hiệu chuẩn trước khi giao hàng.

Hiệu chuẩn sau khi lắp đặt.

Kiểm tra đối chiếu tại hiện trường.

Hiệu chuẩn lại sau sửa chữa hoặc điều chỉnh.

Không phải mọi đồng hồ đều được cung cấp sẵn chứng chỉ hiệu chuẩn. Một số thương hiệu chỉ cấp chứng chỉ khi khách hàng đặt thêm tùy chọn. Một số model khác cần được gửi đến phòng hiệu chuẩn tại Việt Nam trước khi bàn giao.

Do đó, khách hàng nên xác định yêu cầu hiệu chuẩn ngay từ giai đoạn yêu cầu báo giá.

VCR trực tiếp hiệu chuẩn hay phối hợp với đơn vị hiệu chuẩn?

Phạm vi thực hiện phụ thuộc vào loại thiết bị, yêu cầu của dự án và thỏa thuận thương mại.

Trong nhiều trường hợp, Thiết bị phòng sạch VCR đóng vai trò:

Lựa chọn model phù hợp.

Xác nhận dải đo.

Xác nhận số điểm hiệu chuẩn.

Chuẩn bị thiết bị.

Phối hợp với phòng hiệu chuẩn.

Kiểm tra thông tin trên chứng chỉ.

Bàn giao chứng chỉ cho khách hàng.

Hỗ trợ đối chiếu model và serial number.

Hỗ trợ xử lý khi chứng chỉ chưa phù hợp với yêu cầu.

Nếu dự án yêu cầu chứng chỉ từ phòng hiệu chuẩn được công nhận, VCR có thể phối hợp lựa chọn đơn vị phù hợp với đại lượng áp suất và dải đo của đồng hồ.

Khách hàng cần lưu ý rằng việc một đơn vị có công nhận ISO/IEC 17025 hoặc VILAS không có nghĩa mọi phép hiệu chuẩn của đơn vị đó đều nằm trong phạm vi được công nhận. Cần kiểm tra đúng đại lượng áp suất, dải đo và năng lực hiệu chuẩn.

Nội dung hiệu chuẩn có thể bao gồm những gì?

Tùy yêu cầu, chương trình hiệu chuẩn có thể gồm:

Kiểm tra tình trạng ngoại quan.

Kiểm tra điểm 0.

Kiểm tra tại nhiều điểm áp suất.

Kiểm tra chiều tăng áp.

Kiểm tra chiều giảm áp.

Xác định sai số.

Xác định số hiệu chính nếu áp dụng.

Xác định độ không đảm bảo đo.

Kiểm tra độ lặp lại.

Kiểm tra độ trễ.

Điều chỉnh điểm 0 nếu được cho phép.

Điều chỉnh dải đo nếu thiết bị hỗ trợ.

Ghi nhận kết quả trước điều chỉnh.

Ghi nhận kết quả sau điều chỉnh.

Kết luận đạt hoặc không đạt nếu có tiêu chí rõ ràng.

Đối với đồng hồ điện tử có tín hiệu 4–20 mA, hoạt động có thể bao gồm thêm:

Kiểm tra LRV.

Kiểm tra URV.

Đo dòng điện đầu ra.

Kiểm tra độ tuyến tính của tín hiệu.

Kiểm tra đầu ra tại 4 mA, 12 mA và 20 mA.

Kiểm tra các điểm 25% và 75% dải đo.

Kiểm tra tín hiệu lỗi nếu thiết bị hỗ trợ.

Nên chọn bao nhiêu điểm hiệu chuẩn?

Số điểm hiệu chuẩn cần dựa trên:

Dải đo của thiết bị.

Giá trị vận hành thực tế.

Ngưỡng cảnh báo.

Mức độ quan trọng của phép đo.

Yêu cầu của nhà máy.

Phương pháp của phòng hiệu chuẩn.

Yêu cầu GMP.

Đối với đồng hồ dải 0–100 Pa, các điểm tham khảo có thể là:

0 Pa.

25 Pa.

50 Pa.

75 Pa.

100 Pa.

Nếu phòng sạch vận hành bình thường ở 15 Pa, nên bổ sung điểm 15 Pa hoặc một điểm gần giá trị đó.

Một chứng chỉ chỉ kiểm tra tại 0 Pa và 100 Pa có thể chưa đủ để đánh giá hoạt động của đồng hồ tại vùng áp suất thấp, đặc biệt khi thiết bị được dùng để giám sát chênh áp phòng sạch.

VCR có hỗ trợ hiệu chuẩn VILAS không?

Thiết bị phòng sạch VCR có thể phối hợp cung cấp phương án hiệu chuẩn từ phòng hiệu chuẩn phù hợp khi dự án có yêu cầu.

Tuy nhiên, khách hàng cần xác nhận rõ:

Có bắt buộc VILAS hay không.

Dải đo cần nằm trong phạm vi công nhận nào.

Số điểm hiệu chuẩn.

Độ không đảm bảo đo mong muốn.

Có cần kết luận đạt hoặc không đạt không.

Có cần ghi mã thiết bị và vị trí lắp đặt không.

Có cần kết quả trước và sau điều chỉnh không.

Yêu cầu này nên được ghi rõ trong báo giá hoặc đơn đặt hàng.

Nếu chỉ yêu cầu chung chung “chứng chỉ VILAS”, chứng chỉ nhận được có thể không đáp ứng đầy đủ nhu cầu nghiệm thu hoặc audit GMP.

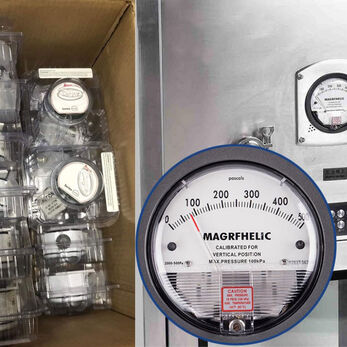

Chứng chỉ hiệu chuẩn do VCR phối hợp cung cấp cần có gì?

Một chứng chỉ phù hợp thường cần thể hiện:

Tên đơn vị hiệu chuẩn.

Số chứng chỉ.

Tên khách hàng.

Tên thiết bị.

Nhà sản xuất.

Model.

Serial number.

Mã thiết bị nếu có.

Dải đo.

Đơn vị đo.

Ngày hiệu chuẩn.

Phương pháp hiệu chuẩn.

Điều kiện môi trường.

Các điểm hiệu chuẩn.

Giá trị chuẩn.

Giá trị chỉ thị.

Sai số.

Độ không đảm bảo đo.

Khả năng truy xuất chuẩn.

Kết quả trước và sau điều chỉnh nếu có.

Kết luận đạt hoặc không đạt nếu được yêu cầu.

Tên và chữ ký người phê duyệt.

Serial number trên chứng chỉ phải trùng với thiết bị thực tế.

Nếu thiết bị không có serial number của nhà sản xuất, khách hàng nên cung cấp mã quản lý nội bộ để ghi trên chứng chỉ.

Thiết bị phòng sạch VCR có hỗ trợ nghiệm thu không?

Thiết bị phòng sạch VCR có thể hỗ trợ nghiệm thu đồng hồ đo chênh lệch áp suất theo phạm vi được thỏa thuận.

Nội dung nghiệm thu có thể bao gồm:

Kiểm tra số lượng.

Kiểm tra model.

Kiểm tra serial number.

Kiểm tra dải đo.

Kiểm tra đơn vị đo.

Kiểm tra ngoại quan.

Kiểm tra vị trí lắp đặt.

Kiểm tra hướng lắp.

Kiểm tra cổng High và Low.

Kiểm tra ống dẫn áp suất.

Kiểm tra điểm 0.

Kiểm tra nguồn điện.

Kiểm tra đấu dây.

Kiểm tra tín hiệu đầu ra.

Kiểm tra giá trị trên PLC.

Kiểm tra giá trị trên HMI hoặc BMS.

Kiểm tra cảnh báo.

Kiểm tra mất tín hiệu.

Kiểm tra hồ sơ bàn giao.

Phạm vi cụ thể cần được thống nhất trước khi thực hiện, đặc biệt khi dự án có nhiều bên tham gia như nhà cung cấp thiết bị, nhà thầu HVAC, nhà thầu điện điều khiển, đơn vị validation và chủ đầu tư.

Kiểm tra lắp đặt gồm những gì?

Kiểm tra lắp đặt giúp xác nhận thiết bị được lắp đúng theo catalogue và bản vẽ.

Các nội dung thường gồm:

Thiết bị được lắp chắc chắn.

Mặt hiển thị dễ quan sát.

Hướng lắp phù hợp.

Cổng High nối đúng khu vực áp suất cao.

Cổng Low nối đúng khu vực áp suất thấp.

Ống dẫn không bị gập.

Ống không bị tắc.

Không có nước ngưng tụ.

Đầu nối không rò rỉ.

Nhãn thiết bị rõ ràng.

Vị trí thực tế đúng bản vẽ.

Có đủ không gian cho bảo trì.

Đối với đồng hồ cơ, tư thế lắp có thể ảnh hưởng đến điểm 0.

Đối với đồng hồ điện tử, cần kiểm tra thêm terminal, nguồn điện, màn hình và cấu hình.

Kiểm tra điểm 0 được thực hiện như thế nào?

Để kiểm tra điểm 0, áp suất tại hai cổng High và Low phải được cân bằng.

Khi hai cổng có cùng áp suất, đồng hồ phải hiển thị gần 0 Pa trong giới hạn cho phép.

Nếu thiết bị không trở về 0, cần kiểm tra:

Ống dẫn bị tắc.

Ống bị rò.

Cổng High và Low đấu sai.

Tư thế lắp đặt.

Nhiệt độ thiết bị chưa ổn định.

Cảm biến bị lệch.

Chức năng zero trim.

Không nên điều chỉnh điểm 0 ngay khi chưa xác định nguyên nhân.

Nếu đường ống vẫn có chênh áp thực tế, thao tác zero trim có thể làm sai toàn bộ kết quả đo.

Nghiệm thu bằng mô phỏng áp suất

Mô phỏng áp suất là bước quan trọng để xác nhận đồng hồ đo đúng trong dải sử dụng.

Thiết bị chuẩn tạo ra các mức chênh áp xác định. Tại mỗi điểm, kỹ thuật viên ghi nhận:

Giá trị áp suất chuẩn.

Giá trị trên đồng hồ.

Sai số.

Giá trị dòng điện nếu có.

Giá trị trên PLC.

Giá trị trên HMI hoặc BMS.

Trạng thái cảnh báo.

Đối với dải 0–100 Pa, có thể thử tại 0 Pa, 25 Pa, 50 Pa, 75 Pa và 100 Pa.

Nếu chênh áp vận hành là 15 Pa và cảnh báo thấp là 10 Pa, nên bổ sung các điểm gần 10 Pa và 15 Pa để đánh giá chức năng thực tế.

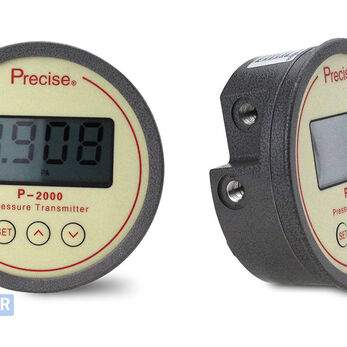

VCR có hỗ trợ loop test tín hiệu 4–20 mA không?

Đối với đồng hồ điện tử có tín hiệu 4–20 mA, Thiết bị phòng sạch VCR có thể hỗ trợ loop test khi nội dung này nằm trong phạm vi báo giá hoặc hợp đồng.

Loop test có thể kiểm tra:

4 mA.

8 mA.

12 mA.

16 mA.

20 mA.

Tại mỗi mức, cần đối chiếu:

Dòng điện tại thiết bị.

Dòng điện tại tủ điều khiển.

Giá trị PLC.

Giá trị HMI.

Giá trị BMS.

Công thức scaling.

Loop test giúp xác nhận dây tín hiệu, module analog input và chương trình chuyển đổi hoạt động đúng.

Tuy nhiên, loop test không thay thế thử bằng áp suất chuẩn. Thiết bị có thể xuất đúng 4–20 mA trong chế độ loop test nhưng cảm biến áp suất vẫn có sai số.

Kiểm tra cảnh báo gồm những gì?

Nếu đồng hồ được sử dụng để tạo cảnh báo, quá trình nghiệm thu có thể kiểm tra:

Cảnh báo thấp.

Cảnh báo thấp thấp.

Cảnh báo cao.

Cảnh báo cao cao.

Thời gian trễ.

Hysteresis.

Điều kiện reset.

Màu hiển thị.

Còi cảnh báo.

Nội dung trên HMI.

Lịch sử alarm.

Phản ứng của hệ thống điều khiển.

Ví dụ, nếu cảnh báo thấp được đặt tại 10 Pa, áp suất cần được giảm từ trên xuống dưới 10 Pa để xác nhận cảnh báo xuất hiện đúng ngưỡng.

Sau đó tăng áp trở lại để kiểm tra điểm reset.

VCR có hỗ trợ kiểm tra mất tín hiệu không?

Nếu đồng hồ kết nối PLC hoặc BMS, có thể cần kiểm tra các tình huống:

Mất nguồn thiết bị.

Đứt dây tín hiệu.

Tháo terminal.

Tín hiệu dưới dải.

Tín hiệu trên dải.

Lỗi cảm biến.

Mất truyền thông.

Hệ thống phải nhận diện đây là lỗi thay vì hiểu là giá trị áp suất bình thường.

Phép thử mất tín hiệu cần được thực hiện theo quy trình an toàn, tránh ảnh hưởng đến hệ thống đang vận hành.

Sau khi thử, toàn bộ dây dẫn, cảnh báo và chế độ vận hành phải được khôi phục.

VCR có hỗ trợ hồ sơ IQ không?

Thiết bị phòng sạch VCR có thể cung cấp tài liệu và dữ liệu đầu vào để hỗ trợ IQ, gồm:

Catalogue.

Datasheet.

Thông tin model.

Serial number.

Dải đo.

Chứng chỉ hiệu chuẩn.

Hướng dẫn lắp đặt.

Sơ đồ đấu dây.

Biên bản kiểm tra ngoại quan.

Biên bản kiểm tra vị trí lắp.

Biên bản kiểm tra cổng High và Low.

Biên bản kiểm tra nguồn điện.

Biên bản kiểm tra tín hiệu.

Việc lập, thực hiện và phê duyệt IQ chính thức phụ thuộc vào phạm vi hợp đồng và hệ thống chất lượng của chủ đầu tư.

Nếu khách hàng yêu cầu VCR thực hiện một phần hoặc toàn bộ IQ, phạm vi cần được ghi rõ trong hợp đồng.

VCR có hỗ trợ hồ sơ OQ không?

VCR có thể hỗ trợ dữ liệu và kiểm tra phục vụ OQ như:

Kiểm tra điểm 0.

Mô phỏng nhiều điểm áp suất.

Loop test.

Kiểm tra cảnh báo.

Kiểm tra mất nguồn.

Kiểm tra mất tín hiệu.

Kiểm tra PLC.

Kiểm tra HMI.

Kiểm tra BMS.

Kiểm tra dữ liệu xu hướng.

Kiểm tra khả năng khôi phục.

Tiêu chí chấp nhận phải được chủ đầu tư hoặc đơn vị validation phê duyệt trước khi thử.

VCR không nên tự xác định tiêu chí đạt sau khi đã có kết quả.

Những nội dung không mặc định nằm trong giá thiết bị

Khách hàng cần lưu ý các hoạt động sau có thể không mặc định nằm trong giá bán thiết bị:

Hiệu chuẩn VILAS.

Hiệu chuẩn nhiều điểm.

Hiệu chuẩn tại hiện trường.

Loop test.

Lập protocol IQ.

Thực hiện IQ.

Lập protocol OQ.

Thực hiện OQ.

Kiểm tra BMS.

Mô phỏng alarm.

Mô phỏng mất tín hiệu.

Đi lại và lưu trú tại công trình.

Hiệu chuẩn lại sau sửa chữa.

In nhiều bộ hồ sơ bản cứng.

Các nội dung này cần được yêu cầu và báo giá riêng nếu phát sinh.

Khách hàng cần cung cấp gì để VCR báo giá chính xác?

Khách hàng nên cung cấp:

Ứng dụng đo chênh áp phòng hay lọc HEPA.

Dải đo.

Đơn vị.

Độ chính xác.

Giá trị vận hành.

Ngưỡng cảnh báo.

Model yêu cầu.

Số lượng.

Vị trí lắp đặt.

Nguồn điện.

Tín hiệu 4–20 mA hoặc 0–10 V.

Yêu cầu PLC, HMI hoặc BMS.

Yêu cầu VILAS.

Số điểm hiệu chuẩn.

Tiêu chí sai số.

Yêu cầu IQ/OQ.

Địa điểm công trình.

Thời gian thực hiện.

Số bộ hồ sơ.

Ngôn ngữ tài liệu.

Thông tin càng rõ, phạm vi báo giá càng chính xác và hạn chế phát sinh khi bàn giao.

Những lỗi thường gặp khi đặt dịch vụ hiệu chuẩn và nghiệm thu

Các lỗi phổ biến gồm:

Không yêu cầu hiệu chuẩn trong đơn đặt hàng.

Không xác định số điểm.

Không có điểm gần giá trị vận hành.

Không yêu cầu serial number trên chứng chỉ.

Nhầm kiểm tra điểm 0 với hiệu chuẩn.

Nhầm loop test với hiệu chuẩn cảm biến.

Không xác định tiêu chí chấp nhận.

Không phân rõ trách nhiệm giữa VCR và nhà thầu BMS.

Không kiểm tra cổng High và Low.

Không ghi nhận kết quả trước điều chỉnh.

Không xác nhận phạm vi IQ/OQ.

Không dự trù thời gian hiệu chuẩn.

Không yêu cầu hồ sơ điện tử hoặc bản cứng.

Những thiếu sót này có thể làm chậm nghiệm thu và audit.

Kết luận

Thiết bị phòng sạch VCR có thể phối hợp hỗ trợ hiệu chuẩn và nghiệm thu đồng hồ đo chênh lệch áp suất theo phạm vi được thống nhất.

Dịch vụ có thể bao gồm lựa chọn model, phối hợp hiệu chuẩn, kiểm tra chứng chỉ, kiểm tra lắp đặt, kiểm tra điểm 0, mô phỏng áp suất, loop test 4–20 mA, kiểm tra cảnh báo, kiểm tra PLC, HMI, BMS và hỗ trợ tài liệu IQ/OQ.

Tuy nhiên, không phải tất cả các nội dung đều mặc định đi kèm giá thiết bị.

Khách hàng cần xác nhận rõ yêu cầu kỹ thuật, loại chứng chỉ, số điểm hiệu chuẩn, tiêu chí chấp nhận, phạm vi nghiệm thu và trách nhiệm của từng bên ngay từ giai đoạn báo giá.

FAQ: VCR có hỗ trợ hiệu chuẩn và nghiệm thu đồng hồ chênh áp không?

VCR có cấp chứng chỉ hiệu chuẩn cho đồng hồ chênh áp không?

Thiết bị phòng sạch VCR có thể phối hợp cung cấp chứng chỉ hiệu chuẩn theo yêu cầu của khách hàng. Chứng chỉ có thể do nhà sản xuất hoặc phòng hiệu chuẩn tại Việt Nam phát hành. Khách hàng nên xác định rõ số điểm, dải đo, serial number, giới hạn sai số và yêu cầu công nhận ngay khi đặt hàng.

Hiệu chuẩn có nằm trong giá đồng hồ không?

Không phải lúc nào hiệu chuẩn cũng nằm trong giá thiết bị. Một số model có chứng chỉ tiêu chuẩn, trong khi một số sản phẩm cần đặt thêm dịch vụ. Thiết bị phòng sạch VCR sẽ xác nhận riêng chi phí và thời gian hiệu chuẩn trong báo giá khi khách hàng cung cấp đầy đủ yêu cầu.

VCR có thực hiện loop test 4–20 mA không?

Thiết bị phòng sạch VCR có thể hỗ trợ loop test khi phạm vi này được thống nhất. Loop test giúp kiểm tra tín hiệu, dây dẫn, module analog input và giá trị trên PLC hoặc BMS. Tuy nhiên, loop test không thay thế thử cảm biến bằng áp suất chuẩn.

VCR có hỗ trợ IQ và OQ không?

Thiết bị phòng sạch VCR có thể cung cấp hồ sơ kỹ thuật, chứng chỉ, biên bản kiểm tra và dữ liệu thử nghiệm để hỗ trợ IQ/OQ. Việc lập và phê duyệt protocol chính thức phụ thuộc vào phạm vi hợp đồng và hệ thống chất lượng của chủ đầu tư.

Có thể hiệu chuẩn đồng hồ sau khi đã lắp đặt không?

Có thể thực hiện kiểm tra hoặc hiệu chuẩn tại hiện trường nếu điều kiện kỹ thuật cho phép. Thiết bị phòng sạch VCR cần đánh giá vị trí lắp, khả năng cô lập cảm biến, kết nối thiết bị chuẩn và yêu cầu dừng hệ thống trước khi xác nhận phương án.

Nghiệm thu cần chuẩn bị những hồ sơ gì?

Hồ sơ có thể gồm catalogue, datasheet, sơ đồ đấu dây, chứng chỉ hiệu chuẩn, danh sách serial number, biên bản kiểm tra ngoại quan, kiểm tra điểm 0, mô phỏng áp suất, loop test, kiểm tra cảnh báo và biên bản bàn giao. Thiết bị phòng sạch VCR sẽ xác nhận phạm vi tài liệu theo từng dự án.

Liên hệ Thiết bị phòng sạch VCR

Khách hàng cần tư vấn hiệu chuẩn và nghiệm thu đồng hồ đo chênh lệch áp suất có thể liên hệ:

Thiết bị phòng sạch VCR

Hotline/Zalo: 090.123.9008

Email: [email protected]

Website: vietnamcleanroom.com
