Đồng hồ đo chênh lệch áp suất Macroscopic 0–60 Pa

Đồng hồ đo chênh lệch áp suất Macroscopic 0–60 Pa là gì?

Đồng hồ đo chênh lệch áp suất Macroscopic 0–60 Pa là thiết bị cơ dạng kim, dùng để xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có hai cổng áp suất High và Low, nhận áp suất từ hai khu vực rồi hiển thị hiệu số trên mặt đồng hồ.

Dải đo từ 0 đến 60 Pa thuộc nhóm đo chênh áp thấp. Đây là dải được sử dụng phổ biến để theo dõi quan hệ áp suất giữa phòng sạch và hành lang, giữa hai phòng liền kề, giữa phòng đệm và khu vực sản xuất hoặc giữa airlock và không gian bên ngoài. VCR cũng xác định dải 0–60 Pa chủ yếu được sử dụng cho ứng dụng đo chênh lệch áp suất phòng.

Macroscopic 0–60 Pa không cần nguồn điện cho chức năng hiển thị. Người vận hành có thể quan sát trực tiếp trạng thái chênh áp tại cửa phòng hoặc trên panel mà không cần truy cập PLC, HMI hay hệ thống BMS.

Thiết bị phù hợp với các dự án cần một giải pháp đo tại chỗ đơn giản, dễ đọc và có chi phí đầu tư hợp lý. Tuy nhiên, nếu nhà máy cần cảnh báo tự động, lưu dữ liệu hoặc giám sát từ xa, cần sử dụng thêm cảm biến điện tử hoặc transmitter chênh áp.

Thông số kỹ thuật của Macroscopic 0–60 Pa

Theo thông tin sản phẩm được Thiết bị phòng sạch VCR công bố, đồng hồ có các thông số chính sau:

Với sai số công bố ±4% toàn thang, sai số danh định tương ứng của model 0–60 Pa là khoảng ±2,4 Pa tại điều kiện nhiệt độ được công bố. Khi sử dụng cho một dự án cụ thể, đơn vị thiết kế cần đánh giá mức sai số này có phù hợp với giới hạn vận hành, cảnh báo và hành động của phòng hay không.

Không nên chỉ nhìn vào phần trăm độ chính xác để kết luận thiết bị đáp ứng mọi ứng dụng. Một điểm đo có khoảng kiểm soát hẹp cần xem xét đồng thời độ phân giải mặt chia, sai số hiệu chuẩn, độ lặp lại và khả năng nhận biết thay đổi thực tế.

Nguyên lý hoạt động

Macroscopic 0–60 Pa hoạt động dựa trên sự chênh lệch áp suất tác động lên phần tử cảm nhận bên trong.

Khi áp suất tại cổng High cao hơn cổng Low, phần tử cảm nhận dịch chuyển. Chuyển động này được truyền qua cơ cấu từ tính đến kim chỉ thị trên mặt đồng hồ. Người vận hành đọc giá trị chênh áp theo vị trí của kim.

VCR mô tả thiết bị sử dụng cơ cấu từ tính không ma sát nhằm hạn chế tiếp xúc và mài mòn trong bộ phận truyền động. Sản phẩm được thiết kế để làm việc với không khí hoặc khí tương thích, không có tính ăn mòn.

Giá trị hiển thị được xác định theo nguyên tắc:

Chênh áp = Áp suất tại cổng High − Áp suất tại cổng Low

Ví dụ, nếu phòng sạch có áp suất cao hơn hành lang 15 Pa, cổng High được nối với phòng sạch và cổng Low nối với hành lang. Kim đồng hồ sẽ chỉ khoảng 15 Pa khi hệ thống vận hành ổn định.

Vì sao dải 0–60 Pa phù hợp với phòng sạch?

Chênh áp giữa các phòng sạch thường nằm ở vùng áp suất tương đối thấp. Vì vậy, dải 0–60 Pa giúp kim có biên độ dịch chuyển đủ rõ để người vận hành quan sát những thay đổi nhỏ.

Nếu sử dụng đồng hồ có dải 0–500 Pa hoặc 0–750 Pa cho một phòng chỉ vận hành ở mức chênh áp vài chục Pa, kim sẽ chỉ dịch chuyển ở phần rất nhỏ của thang. Điều này làm giảm khả năng nhận biết xu hướng giảm áp suất hoặc dao động bất thường.

Dải 0–60 Pa phù hợp khi giá trị vận hành lớn nhất, bao gồm cả dao động bình thường, vẫn nằm trong phạm vi của đồng hồ. Nếu phòng có giá trị thiết kế hoặc mức dao động cao hơn, nên cân nhắc dải 0–125 Pa.

Việc lựa chọn cần dựa trên bản vẽ phân cấp áp suất, giá trị cài đặt, giới hạn cảnh báo và kết quả cân chỉnh HVAC. Không nên chọn 0–60 Pa chỉ vì đây là dải thông dụng.

Ứng dụng trong phòng sạch dược phẩm

Trong nhà máy dược phẩm, đồng hồ Macroscopic 0–60 Pa có thể được lắp giữa phòng sản xuất và hành lang, giữa các phòng có cấp sạch khác nhau hoặc tại phòng đệm.

Thiết bị giúp nhân viên kiểm tra hệ thống HVAC có đang duy trì hướng dòng khí theo thiết kế hay không. Khi giá trị giảm bất thường, nguyên nhân có thể liên quan đến cửa chưa đóng kín, mất cân bằng cấp – hồi khí, quạt suy giảm, damper thay đổi hoặc rò rỉ trên panel.

Đồng hồ không tự xác nhận nhà máy đáp ứng GMP. Thiết bị phải được lựa chọn đúng dải đo, lắp đúng vị trí, hiệu chuẩn và đưa vào SOP kiểm tra phù hợp.

Với khu vực quan trọng cần giám sát liên tục, chỉ dùng đồng hồ cơ tại chỗ có thể chưa đủ. Nhà máy nên xem xét bổ sung cảm biến có tín hiệu 4–20 mA hoặc Modbus để kết nối PLC, BMS hoặc EMS.

Ứng dụng trong nhà máy điện tử và bán dẫn

Nhà máy điện tử, lắp ráp linh kiện và sản xuất bán dẫn thường sử dụng áp suất dương để hạn chế bụi từ khu vực bên ngoài xâm nhập vào không gian sản xuất.

Macroscopic 0–60 Pa có thể được lắp tại cửa phòng, phòng thay đồ, airlock, hành lang sạch hoặc khu vực chuyển tiếp giữa các cấp độ sạch.

Mặt kim cho phép người vận hành kiểm tra nhanh trạng thái áp suất trước khi vào khu vực. Đây là lợi thế tại những vị trí không cần ghi dữ liệu điện tử nhưng vẫn cần chỉ thị trực quan.

Đối với phòng có yêu cầu rất chặt về hạt bụi, AMC hoặc quy trình liên tục, nhà máy có thể sử dụng đồng hồ cơ làm chỉ thị dự phòng và cảm biến điện tử làm điểm đo chính cho hệ thống giám sát.

Ứng dụng trong phòng thí nghiệm và trung tâm kiểm nghiệm

Phòng vi sinh, phòng PCR, phòng nuôi cấy, khu chuẩn bị mẫu và trung tâm kiểm nghiệm thường cần kiểm soát hướng dòng khí để hạn chế nhiễm chéo.

Macroscopic 0–60 Pa phù hợp với phòng áp suất dương khi cổng High được nối với phòng cần bảo vệ và cổng Low nối với khu vực liền kề.

Đối với phòng áp suất âm, model 0–60 Pa vẫn có thể hiển thị độ lớn chênh áp nếu đấu cổng High với khu vực bên ngoài và cổng Low với phòng âm. Tuy nhiên, mặt đồng hồ không thể hiện trực tiếp dấu âm.

Nếu người vận hành cần thấy rõ hướng thay đổi từ áp suất âm sang áp suất dương hoặc ngược lại, nên chọn model hai chiều như −60 đến +60 Pa.

Có nên dùng Macroscopic 0–60 Pa để đo lọc HEPA?

Thông thường, dải 0–60 Pa không phải lựa chọn ưu tiên để đo trở lực của lọc HEPA.

Nhiều bộ lọc HEPA có trở lực ban đầu và trở lực cuối cao hơn 60 Pa. Nếu sử dụng model này, kim có thể nhanh chóng đạt toàn thang hoặc vượt khỏi phạm vi đo.

Các dải 0–250 Pa, 0–500 Pa hoặc 0–750 Pa thường phù hợp hơn cho lọc HEPA, HEPA Box, FFU và các cấp lọc trong AHU. VCR cũng phân loại dải 0–60 Pa chủ yếu cho chênh áp phòng, trong khi các thang cao hơn được sử dụng cho lọc và thiết bị HVAC.

Chỉ nên dùng model 0–60 Pa cho lọc khi datasheet và số liệu vận hành chứng minh toàn bộ khoảng từ lọc sạch đến giới hạn cuối đều nằm trong dải này.

So sánh Macroscopic 0–60 Pa với các dải khác

So với model −60 đến +60 Pa

Macroscopic 0–60 Pa chỉ hiển thị chênh áp một chiều theo cách đấu cổng High–Low. Model −60 đến +60 Pa thể hiện được cả giá trị âm và dương.

Dải hai chiều phù hợp với phòng áp âm hoặc khu vực có khả năng đảo hướng áp suất. Dải 0–60 Pa phù hợp hơn với phòng áp dương ổn định và người vận hành chỉ cần theo dõi độ lớn chênh áp.

So với model 0–125 Pa

Model 0–125 Pa có phạm vi rộng hơn, hạn chế nguy cơ vượt thang khi áp suất dao động mạnh. Tuy nhiên, khả năng thể hiện thay đổi nhỏ thường không trực quan bằng dải 0–60 Pa.

Nếu chênh áp vận hành luôn nằm thấp hơn đáng kể so với 60 Pa, dải 0–60 Pa thường dễ đọc hơn.

So với model 0–250 Pa

Dải 0–250 Pa phù hợp với những ứng dụng có mức chênh áp cao hơn hoặc một số hệ thống lọc có trở lực thấp. Với chênh áp phòng thông thường, thang này có thể quá rộng.

So với model 0–500 Pa và 0–750 Pa

Hai dải này chủ yếu phù hợp với lọc HEPA, AHU, FFU, HEPA Box và các bộ phận có tổn thất áp suất lớn. Chúng không phải lựa chọn tối ưu cho chênh áp phòng ở vùng vài chục Pa.

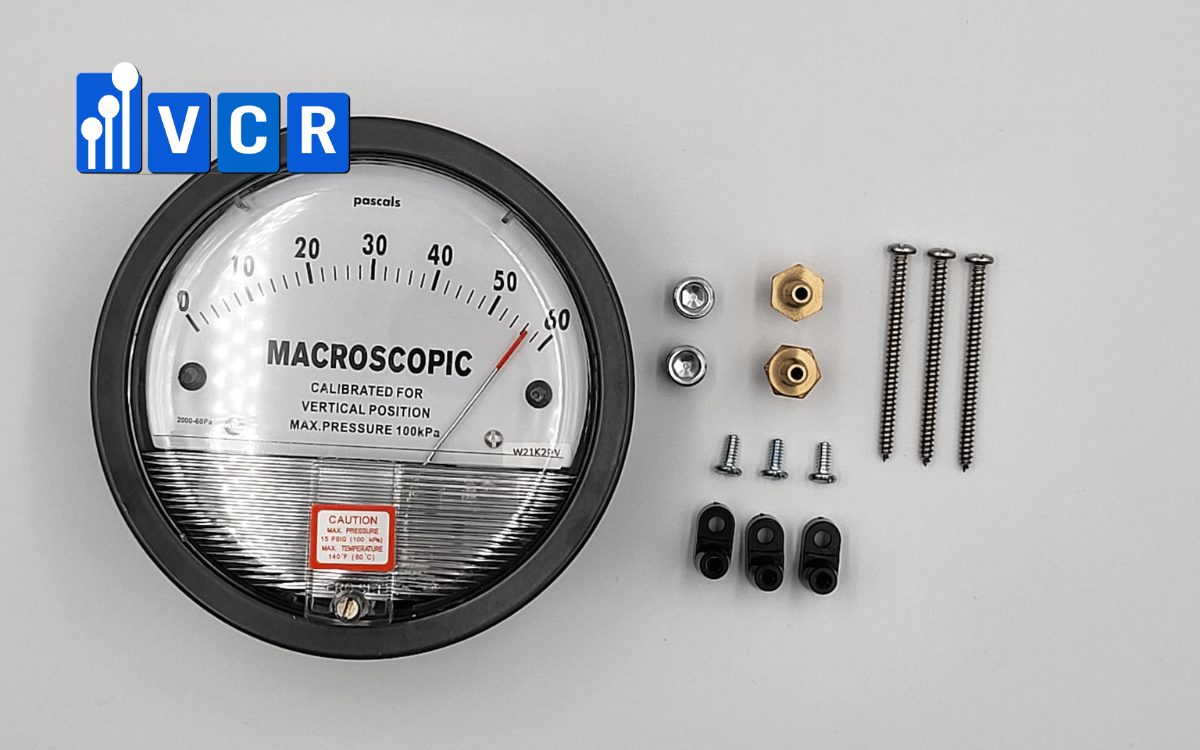

Bộ phụ kiện đi kèm

Theo thông tin đóng gói của nhà cung cấp, một bộ Macroscopic 0–60 Pa có thể gồm thân đồng hồ, đầu nối ren NPT 1/8, các khối NPT 1/8, chân cao su và vít lắp đặt. Phạm vi cung cấp thực tế cần được xác nhận trong báo giá và phiếu giao hàng.

Ngoài phụ kiện tiêu chuẩn, một hệ thống hoàn chỉnh có thể cần thêm:

Ống dẫn áp, đầu lấy áp xuyên vách, hộp lắp âm hoặc lắp nổi, nhãn High–Low, đầu nối chuyển đổi và vật tư bịt kín vị trí xuyên panel.

Đối với phòng sạch, hộp hoặc mặt lắp cần bảo đảm dễ vệ sinh, không tạo khe hở lớn và không ảnh hưởng đến độ kín của vách.

Cách lắp đặt Macroscopic 0–60 Pa

Trước khi lắp, cần xác định khu vực nào có áp suất cao hơn.

Cổng High được nối với khu vực áp suất cao và cổng Low nối với khu vực áp suất thấp. Khi đo phòng sạch áp dương so với hành lang, High nối với phòng sạch và Low nối với hành lang.

Đồng hồ nên được lắp theo phương thẳng đứng, tại vị trí dễ quan sát và hạn chế rung động. Một số bước lắp của dòng đồng hồ này sử dụng các cổng và đầu nối NPT 1/8, chân cao su cùng vít cố định.

Điểm lấy áp không nên đặt ngay trước miệng cấp khí, miệng hồi, quạt hoặc khu vực có dòng khí xoáy mạnh. Những vị trí này có thể làm giá trị dao động do ảnh hưởng của áp suất động.

Ống dẫn áp phải kín, không gập, không nứt và không đọng nước. Vị trí xuyên vách phải được bịt kín để tránh tạo đường rò làm thay đổi chênh áp của chính căn phòng.

Sau khi cố định đồng hồ nhưng trước khi nối hai đường áp, cần kiểm tra kim có nằm đúng tại vạch 0 hay không.

Cách kiểm tra và chỉnh điểm zero

Điểm zero chỉ được kiểm tra khi cổng High và Low có cùng áp suất.

Cách thực hiện phù hợp là tháo cả hai đường ống khỏi đồng hồ và để hai cổng cùng tiếp xúc với môi trường. Không nên chỉ tắt quạt rồi kết luận chênh áp bằng 0 vì các hệ thống hút, gió tự nhiên hoặc áp suất bị giữ trong ống vẫn có thể tạo ra sai lệch.

Nếu kim lệch nhẹ, có thể sử dụng cơ cấu chỉnh zero theo hướng dẫn của nhà sản xuất. Đồng hồ phải được lắp đúng tư thế trước khi điều chỉnh.

Chỉnh zero không phải là hiệu chuẩn. Một đồng hồ có thể chỉ đúng tại 0 Pa nhưng vẫn sai tại 15, 30, 45 hoặc 60 Pa.

Nếu thiết bị được sử dụng tại điểm quan trọng, cần hiệu chuẩn tại nhiều điểm để xác định sai số trên toàn dải.

Hiệu chuẩn Macroscopic 0–60 Pa

Hiệu chuẩn là quá trình so sánh chỉ thị của đồng hồ với nguồn chênh áp chuẩn có giá trị đã biết.

Đối với model 0–60 Pa, các điểm hiệu chuẩn có thể được lựa chọn để bao phủ điểm 0, vùng vận hành thực tế, giữa thang và gần cuối thang. Số điểm và giới hạn chấp nhận cần được thống nhất theo yêu cầu dự án.

Chứng chỉ hiệu chuẩn nên thể hiện nhận dạng thiết bị, model, serial number, dải đo, đơn vị, phương pháp, thiết bị chuẩn, giá trị tham chiếu, giá trị chỉ thị, sai số và độ không đảm bảo đo.

Serial number hoặc mã quản lý trên chứng chỉ phải liên kết được với đúng đồng hồ đang lắp đặt. Chứng chỉ chỉ ghi “đồng hồ chênh áp 0–60 Pa” mà không có thông tin nhận dạng sẽ gây khó khăn trong nghiệm thu và audit.

Đồng hồ có phù hợp với GMP không?

Macroscopic 0–60 Pa có thể được sử dụng trong dự án GMP nếu thiết bị phù hợp với mục đích đo, dải vận hành, tiêu chí chấp nhận và chương trình hiệu chuẩn của nhà máy.

GMP không được xác định chỉ bằng thương hiệu hoặc việc đồng hồ có CO, CQ. Dự án cần đánh giá đồng thời:

Dải đo có phù hợp hay không; sai số có đủ nhỏ so với giới hạn kiểm soát không; điểm lấy áp có đại diện không; đồng hồ có được hiệu chuẩn và nhận dạng rõ không; người vận hành có SOP đọc và xử lý sai lệch không.

Nếu chênh áp là thông số quan trọng cần giám sát liên tục, đồng hồ dạng kim nên được kết hợp với cảm biến điện tử hoặc thay bằng thiết bị có tín hiệu truyền về EMS/BMS.

Ưu điểm của Macroscopic 0–60 Pa

Ưu điểm nổi bật là không cần nguồn điện, dễ đọc tại chỗ và phù hợp với vùng chênh áp thấp của phòng sạch.

Thiết bị có cấu hình cơ học tương đối đơn giản, thuận tiện cho lắp trên panel hoặc vách phòng. Cơ cấu từ tính không ma sát được nhà cung cấp mô tả giúp hạn chế mài mòn tại bộ phận truyền động.

Dải 0–60 Pa giúp thể hiện rõ hơn những biến động nhỏ so với các thang 0–250 Pa, 0–500 Pa hoặc 0–750 Pa.

Thiết bị cũng không phụ thuộc PLC, phần mềm hoặc mạng truyền thông để cung cấp chỉ thị tại chỗ.

Hạn chế cần lưu ý

Macroscopic 0–60 Pa không tự ghi dữ liệu, không gửi cảnh báo và không kết nối trực tiếp với BMS hoặc EMS ở cấu hình cơ bản.

Dải đo chỉ đến 60 Pa nên không phù hợp với nhiều ứng dụng lọc. Thiết bị cũng không hiển thị trực tiếp giá trị âm như model hai chiều.

Kết quả phụ thuộc vào góc nhìn, điểm lấy áp, độ kín của ống và tư thế lắp đặt.

Độ chính xác công bố của model 0–60 Pa là ±4% toàn thang tại 21°C. Người dùng cần đánh giá mức này theo giới hạn kiểm soát thực tế, thay vì mặc định phù hợp với mọi phòng.

Khi nào nên chọn Macroscopic 0–60 Pa?

Nên cân nhắc model này khi cần đo chênh áp dương thấp giữa hai phòng, chỉ cần hiển thị trực tiếp và giá trị lớn nhất dự kiến không vượt quá dải đo.

Thiết bị phù hợp với phòng sạch dược phẩm, phòng điện tử, phòng thí nghiệm, airlock, phòng thay đồ và hành lang sạch.

Không nên chọn nếu ứng dụng cần hiển thị cả áp suất âm và dương, cần cảnh báo tự động, cần lưu dữ liệu hoặc có mức chênh áp thường xuyên gần 60 Pa.

Đối với những trường hợp đó, nên cân nhắc model −60 đến +60 Pa, 0–125 Pa hoặc cảm biến điện tử có tín hiệu đầu ra.

Câu hỏi thường gặp

Macroscopic 0–60 Pa dùng để đo gì?

Thiết bị chủ yếu dùng để đo chênh áp thấp giữa phòng sạch và khu vực liền kề, chẳng hạn hành lang, airlock hoặc phòng đệm.

Đồng hồ có cần cấp điện không?

Không. Đồng hồ dạng kim hoạt động bằng cơ cấu cảm nhận áp suất và hiển thị cơ học.

Model 0–60 Pa có đo được phòng áp âm không?

Có thể hiển thị độ lớn nếu đấu cổng High với khu vực áp suất cao hơn và Low với phòng âm. Tuy nhiên, thiết bị không hiển thị trực tiếp dấu âm. Model −60 đến +60 Pa phù hợp hơn nếu cần quan sát cả hướng áp suất.

Có dùng được cho lọc HEPA không?

Chỉ nên sử dụng khi toàn bộ trở lực của lọc nằm dưới 60 Pa. Với phần lớn ứng dụng lọc HEPA, cần cân nhắc dải 0–250 Pa, 0–500 Pa hoặc 0–750 Pa.

Đồng hồ có cần hiệu chuẩn không?

Cần hiệu chuẩn nếu điểm đo có ảnh hưởng đến chất lượng, GMP, nghiệm thu hoặc yêu cầu quản lý đo lường của nhà máy.

Chỉnh kim về 0 có phải hiệu chuẩn không?

Không. Chỉnh zero chỉ điều chỉnh điểm 0, trong khi hiệu chuẩn kiểm tra sai số tại nhiều điểm trong dải đo.

Macroscopic 0–60 Pa có kết nối BMS không?

Cấu hình dạng kim cơ bản không có tín hiệu điện. Cần lắp thêm cảm biến hoặc transmitter nếu muốn kết nối BMS, EMS, PLC hoặc HMI.

Kết luận

Đồng hồ đo chênh lệch áp suất Macroscopic 0–60 Pa là lựa chọn phù hợp cho các điểm đo chênh áp thấp trong phòng sạch. Thiết bị không cần nguồn điện, hiển thị trực quan và có thể được lắp giữa phòng sản xuất, hành lang, airlock hoặc khu vực chuyển tiếp.

Dải 0–60 Pa giúp người vận hành dễ nhận biết các biến động nhỏ, nhưng không phù hợp với ứng dụng có chênh áp cao hoặc nhiều bộ lọc HEPA.

Để kết quả đáng tin cậy, đồng hồ cần được lắp đúng cổng High–Low, đặt tại vị trí ít rung, sử dụng ống dẫn kín và được kiểm tra zero trước khi vận hành.

Với dự án GMP hoặc điểm đo quan trọng, cần thống nhất tiêu chí sai số, hiệu chuẩn nhiều điểm và hồ sơ nhận dạng thiết bị. Nếu cần cảnh báo và lưu dữ liệu, nên kết hợp đồng hồ Macroscopic với cảm biến chênh áp điện tử.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh lệch áp suất Macroscopic 0–60 Pa, phụ kiện lắp đặt và phương án hiệu chuẩn cho phòng sạch dược phẩm, điện tử, thực phẩm, bệnh viện và phòng thí nghiệm. VCR hỗ trợ lựa chọn dải đo, xác định điểm lấy áp, lắp đặt và nghiệm thu theo yêu cầu thực tế của dự án.
