Cách lựa chọn dải đo cho đồng hồ chênh áp phòng sạch

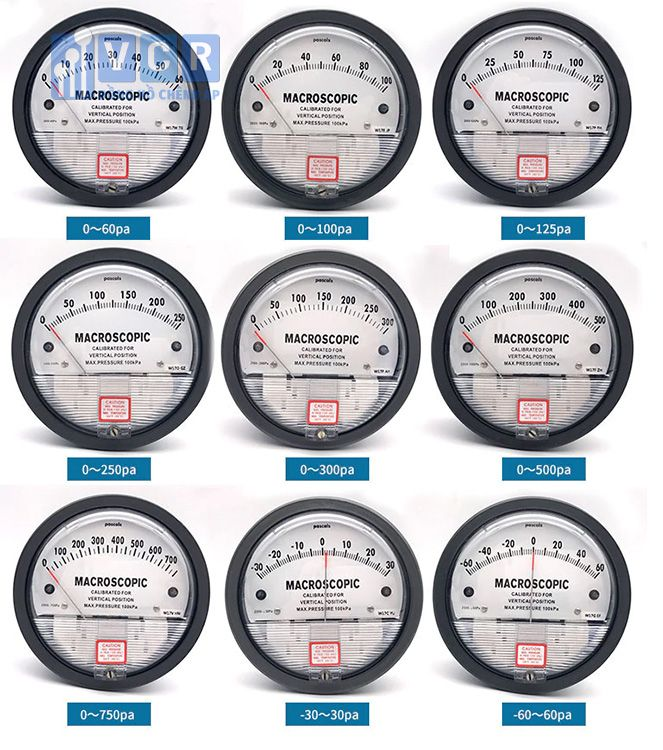

Dải đo của đồng hồ chênh áp là gì?

Dải đo là khoảng chênh lệch áp suất mà thiết bị có thể tiếp nhận và hiển thị theo thông số kỹ thuật. Dải đo thường được thể hiện bằng pascal, millibar hoặc một đơn vị áp suất tương đương.

Chẳng hạn, đồng hồ dải 0–50 Pa hiển thị chênh áp theo một chiều từ 0 đến 50 Pa. Thiết bị có dải −50 đến +50 Pa thể hiện được cả trạng thái âm và dương so với điểm 0.

Dải đo rộng giúp thiết bị bao phủ nhiều trạng thái hơn. Tuy nhiên, những thay đổi nhỏ sẽ chiếm ít không gian trên mặt hiển thị. Đây là lý do việc chọn dải cần dựa trên yêu cầu thực tế, thay vì ưu tiên thang đo lớn nhất.

Vì sao cần lựa chọn đúng dải đo?

Chênh áp phòng sạch thường nằm trong khoảng tương đối thấp và có thể thay đổi khi cửa mở, quạt chuyển chế độ hoặc hệ thống HVAC mất cân bằng.

Nếu dải đo quá rộng, người vận hành khó nhận biết các biến động nhỏ. Trên đồng hồ cơ, kim chỉ dịch chuyển trong một vùng hẹp gần đầu thang. Với đồng hồ điện tử, thiết bị vẫn hiển thị số nhưng sai số tuyệt đối và độ phân giải cần được xem xét kỹ.

Dải quá hẹp lại khiến giá trị vận hành nằm gần cuối thang. Khi hệ thống dao động hoặc chênh áp tăng tạm thời, kim có thể tiến sát giới hạn hiển thị.

Lựa chọn dải đo cho đồng hồ chênh áp phòng sạch vì vậy cần cân bằng giữa khả năng dự phòng và độ dễ quan sát.

Những dữ liệu cần xác định trước khi chọn dải

Trước tiên, cần thu thập giá trị chênh áp mục tiêu trong hồ sơ thiết kế hoặc yêu cầu vận hành. Bên cạnh giá trị bình thường, dự án nên xác định giới hạn cảnh báo thấp, giới hạn cảnh báo cao và các trạng thái có thể xuất hiện khi hệ thống thay đổi chế độ.

Giá trị vận hành nên nằm trong vùng dễ quan sát, tránh tập trung sát điểm đầu hoặc cuối mặt số. Vị trí cụ thể còn phụ thuộc vào đặc tính của từng loại đồng hồ.

Chọn dải một chiều hay hai chiều?

Dải một chiều thường bắt đầu từ 0 và tăng đến giá trị dương. Cấu hình này phù hợp khi hướng chênh áp đã được xác định rõ và thiết bị chủ yếu theo dõi mức độ chênh lệch theo một chiều.

Ví dụ, phòng duy trì áp suất cao hơn hành lang có thể sử dụng dải 0–50 Pa khi phạm vi này bao phủ đầy đủ giá trị vận hành và cảnh báo.

Dải hai chiều thể hiện cả giá trị âm và dương quanh điểm 0. Cấu hình này phù hợp khi cần nhận biết hiện tượng đảo chiều áp suất hoặc sử dụng cho phòng áp âm.

Tuy nhiên, dấu âm hoặc dương còn phụ thuộc vào cách nối cổng HIGH và LOW. Hai đầu lấy áp cần được xác định thống nhất với quy ước hiển thị và hồ sơ vận hành.

Dải đo ảnh hưởng thế nào đến độ chính xác?

Nhiều đồng hồ chênh áp cơ công bố độ chính xác theo tỷ lệ phần trăm toàn thang đo. Trong trường hợp đó, dải càng rộng thì sai số tuyệt đối có thể càng lớn.

Ví dụ minh họa, nếu hai thiết bị cùng có độ chính xác ±2% toàn thang:

• Dải 0–50 Pa tương ứng sai số khoảng ±1 Pa.
• Dải 0–250 Pa tương ứng sai số khoảng ±5 Pa.

Với phòng vận hành ở mức chênh áp thấp, sự khác biệt này có ảnh hưởng đáng kể đến khả năng đánh giá.

Khi đọc catalogue, cần xác định độ chính xác được tính theo toàn thang, theo giá trị đọc hay theo từng vùng của mặt số. Cách công bố khác nhau sẽ dẫn đến sai số thực tế khác nhau.

Phân biệt dải đo, độ phân giải và độ chính xác

Dải đo cho biết giới hạn thấp nhất và cao nhất mà thiết bị có thể hiển thị. Độ phân giải thể hiện mức thay đổi nhỏ nhất có thể quan sát. Độ chính xác phản ánh mức sai lệch của kết quả so với giá trị tham chiếu.

Một thiết bị hiển thị đến 0,1 Pa có độ phân giải cao, nhưng độ chính xác vẫn cần được xem xét riêng. Với đồng hồ cơ, kích thước mặt số và khoảng cách giữa các vạch chia cũng ảnh hưởng đến khả năng đọc.

Ba thông số này cần được đánh giá đồng thời, đặc biệt tại các khu vực có chênh áp thấp hoặc giới hạn cảnh báo hẹp.

Cách dành khoảng dự phòng cho thang đo

Chênh áp phòng có thể tăng hoặc giảm tạm thời khi quạt khởi động, cửa đóng mở hoặc lọc thay đổi trở lực. Dải đo cần bao phủ các trạng thái cần theo dõi mà vẫn duy trì khả năng quan sát trong vùng bình thường.

Giả sử phòng có chênh áp mục tiêu khoảng 15 Pa, giới hạn vận hành từ 10 đến 20 Pa và cần quan sát trạng thái giảm gần 0 Pa. Dải 0–50 Pa có thể phù hợp hơn dải 0–250 Pa vì giá trị vận hành được thể hiện rõ hơn.

Nếu yêu cầu bao gồm phát hiện đảo chiều áp suất, dải −50 đến +50 Pa có thể được xem xét. Đây là ví dụ minh họa; thông số thực tế cần căn cứ vào thiết kế HVAC và giới hạn đã phê duyệt.

Lựa chọn dải cho đồng hồ cơ và điện tử

Đồng hồ cơ thường có dải đo cố định, nên việc lựa chọn ngay từ đầu rất quan trọng. Mặt số cần đủ lớn, vạch chia rõ và kim dễ quan sát tại vị trí lắp đặt.

Đồng hồ điện tử có thể hỗ trợ cảnh báo, truyền tín hiệu hoặc thay đổi đơn vị hiển thị. Tuy nhiên, cần phân biệt dải cảm biến, dải hiển thị và dải tín hiệu đầu ra. Việc thay đổi cài đặt màn hình chưa làm thay đổi giới hạn vật lý của cảm biến.

Giải pháp đồng hồ chênh áp VCR

VCR cung cấp đồng hồ chênh áp cơ, đồng hồ chênh áp điện tử, hộp lắp và phụ kiện kết nối cho các khu vực phòng sạch và hệ thống HVAC.

Dải đo, đơn vị hiển thị và cấu hình thiết bị được lựa chọn theo giá trị vận hành, giới hạn cảnh báo, yêu cầu quan sát tại chỗ và nhu cầu truyền tín hiệu của từng dự án.

Kết luận

Lựa chọn dải đo cho đồng hồ chênh áp phòng sạch cần bắt đầu từ giá trị vận hành và giới hạn kiểm soát thực tế. Dải phù hợp phải bao phủ trạng thái cảnh báo nhưng vẫn giúp người vận hành nhận biết rõ những biến động nhỏ.

Ngoài dải đo, độ chính xác, độ phân giải, loại hiển thị và trạng thái áp âm hoặc áp dương đều cần được xem xét trước khi chọn thiết bị.

FAQs

Dải đo càng lớn thì đồng hồ càng dễ sử dụng?

Dải lớn bao phủ nhiều trạng thái hơn, nhưng biến động nhỏ sẽ khó quan sát. Dải phù hợp cần cân bằng giữa khoảng dự phòng và độ dễ đọc.

Phòng áp âm nên dùng dải đo nào?

Dải hai chiều thuận tiện khi cần hiển thị rõ giá trị âm và phát hiện hiện tượng đảo chiều. Lựa chọn cụ thể phụ thuộc khoảng vận hành của phòng.

Độ phân giải cao có nghĩa là thiết bị chính xác hơn?

Độ phân giải thể hiện bước hiển thị nhỏ nhất, còn độ chính xác phản ánh sai lệch của kết quả. Hai thông số được đánh giá riêng.

Có thể dùng cùng một dải đo cho mọi phòng sạch?

Mỗi phòng có giá trị mục tiêu, giới hạn cảnh báo và trạng thái áp suất khác nhau. Dải đo cần được lựa chọn theo từng vị trí giám sát.
