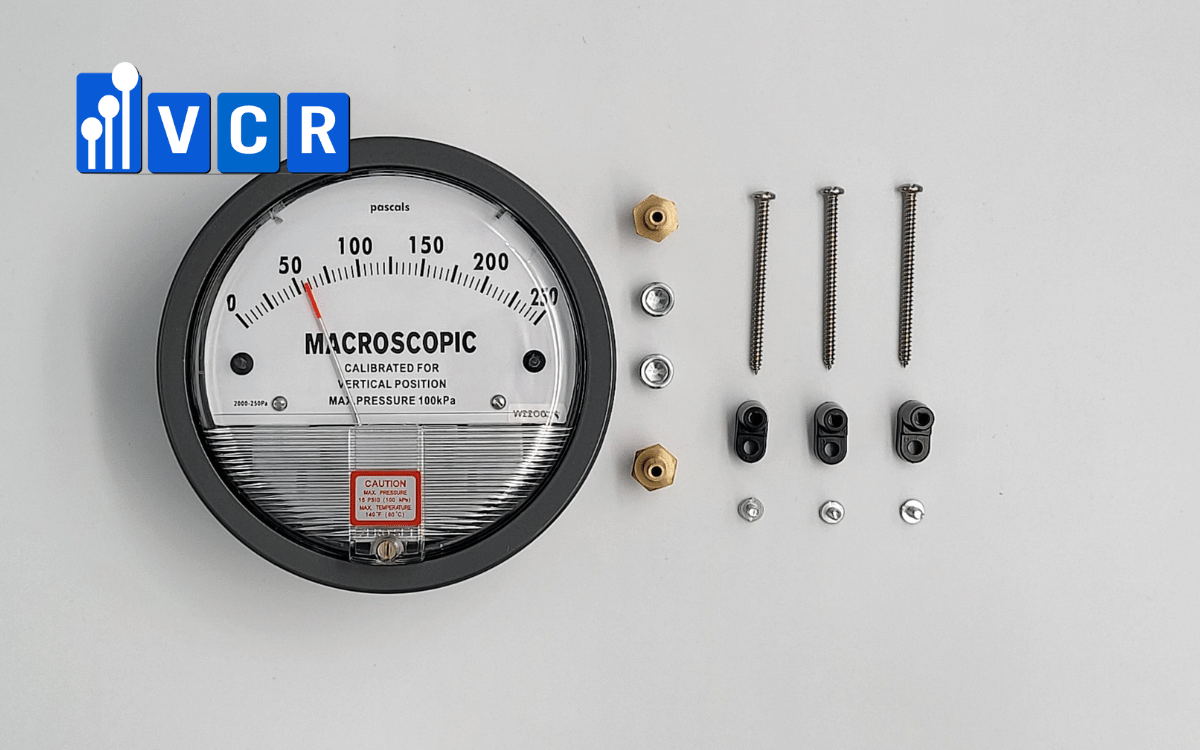

Đồng hồ đo chênh lệch áp suất Macroscopic 0–250 Pa

Đồng hồ đo chênh lệch áp suất Macroscopic 0–250 Pa là gì?

Đồng hồ đo chênh lệch áp suất Macroscopic 0–250 Pa là thiết bị cơ dạng kim dùng để đo sự khác biệt áp suất giữa hai vị trí. Thiết bị nhận áp suất thông qua cổng High và cổng Low, sau đó hiển thị hiệu số áp suất trên mặt đồng hồ.

Dải đo 0–250 Pa rộng hơn các thang 0–60 Pa và 0–125 Pa. Vì vậy, model này phù hợp với những vị trí có mức chênh áp hoặc trở lực cao hơn, chẳng hạn lọc trung gian, lọc tinh, một số lọc HEPA, HEPA Box, FFU, AHU và thiết bị cấp khí sạch. Nhà cung cấp cũng công bố model Macroscopic Series 2000 này có dải 0–250 Pa, độ chính xác ±2% toàn thang tại 21°C và được sử dụng cho chênh áp dương hoặc những khu vực có độ chênh áp cao.

Macroscopic 0–250 Pa không cần nguồn điện cho chức năng hiển thị. Điều này giúp thiết bị dễ lắp đặt tại AHU, hộp lọc hoặc panel thiết bị mà không cần kéo dây nguồn, cấu hình PLC hay lập trình HMI.

Tuy nhiên, đây chủ yếu là thiết bị chỉ thị tại chỗ. Nếu nhà máy cần cảnh báo tự động, lưu dữ liệu hoặc truyền giá trị về BMS, EMS và PLC, cần sử dụng thêm cảm biến điện tử hoặc transmitter chênh áp.

Thông số kỹ thuật Macroscopic 0–250 Pa

Thông số công bố của sản phẩm gồm:

Các thông số trên được công bố trên trang sản phẩm của Thiết bị phòng sạch VCR.

Với độ chính xác ±2% toàn thang, sai số danh định tương ứng của dải 0–250 Pa là khoảng ±5 Pa tại điều kiện công bố. Đây là yếu tố cần xem xét khi lựa chọn thiết bị.

Nếu điểm đo chỉ vận hành trong khoảng 10–20 Pa, sai số và độ phân giải của model 0–250 Pa có thể không phù hợp bằng đồng hồ dải 0–60 Pa. Ngược lại, với một bộ lọc có trở lực vận hành từ vài chục đến hơn 100 Pa, dải 0–250 Pa có thể giúp người vận hành theo dõi toàn bộ quá trình tăng trở lực mà không bị vượt thang.

Nguyên lý hoạt động

Macroscopic 0–250 Pa hoạt động dựa trên chênh lệch áp suất tác động lên phần tử cảm nhận bên trong.

Áp suất tại cổng High tác động theo một hướng, còn áp suất tại cổng Low tác động theo hướng ngược lại. Độ dịch chuyển của phần tử cảm nhận tỷ lệ với sự khác biệt giữa hai áp suất.

Chuyển động này được truyền đến kim chỉ thị thông qua cơ cấu từ tính. Nhà cung cấp mô tả sản phẩm sử dụng các thành phần từ tính không ma sát, giúp hạn chế tiếp xúc và mài mòn trong cơ cấu truyền động. Thiết bị được thiết kế để sử dụng với không khí hoặc các loại khí không ăn mòn.

Công thức đo cơ bản là:

Chênh áp = Áp suất tại cổng High − Áp suất tại cổng Low

Khi đo qua bộ lọc, cổng High được nối với phía trước lọc, nơi có áp suất cao hơn. Cổng Low được nối với phía sau lọc.

Nếu áp suất trước lọc là 180 Pa và áp suất sau lọc là 60 Pa so với cùng một mốc tham chiếu, đồng hồ sẽ hiển thị chênh áp khoảng 120 Pa.

Dải 0–250 Pa phù hợp với ứng dụng nào?

Dải 0–250 Pa phù hợp với những vị trí có mức chênh áp cao hơn áp suất phòng thông thường nhưng chưa cần đến dải 0–500 Pa hoặc 0–750 Pa.

Các ứng dụng được cân nhắc phổ biến gồm:

• Lọc trung gian và lọc tinh trong AHU.

• Một số lọc HEPA có trở lực nằm trong dải đo.

• HEPA Box.

• FFU.

• LAF và Clean Booth.

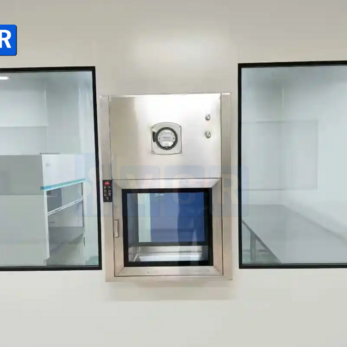

• Dynamic Pass Box.

• Air Shower.

• Thiết bị cấp khí sạch.

• Một số khu vực có chênh áp thiết kế tương đối cao.

Thông tin công bố của VCR cũng định hướng dải 0–250 Pa cho HEPA Box, AHU, FFU, lọc trung gian, lọc tinh và các vị trí cần theo dõi sức cản dòng khí.

Dù vậy, không nên lựa chọn model chỉ dựa vào tên thiết bị. Hai lọc HEPA cùng kích thước nhưng khác vật liệu, lưu lượng hoặc thiết kế khung có thể có trở lực rất khác nhau.

Dải đo cuối cùng phải được xác định từ datasheet của lọc, lưu lượng thiết kế, trở lực ban đầu, trở lực cuối cho phép và khả năng tạo áp của quạt.

Ứng dụng đo trở lực lọc

Đo trở lực lọc là một trong những ứng dụng phù hợp nhất của Macroscopic 0–250 Pa.

Khi không khí đi qua vật liệu lọc, một phần áp suất bị tổn thất. Mức tổn thất này được thể hiện bằng chênh áp giữa phía trước và phía sau lọc.

Khi bụi tích tụ, đường đi của không khí bị thu hẹp và trở lực thường tăng nếu lưu lượng được duy trì tương đương. Đồng hồ giúp bộ phận kỹ thuật theo dõi xu hướng này để kiểm tra, vệ sinh hoặc thay lọc theo tiêu chí đã được phê duyệt.

Tuy nhiên, giá trị chênh áp phải được so sánh trong điều kiện lưu lượng tương đương. Nếu quạt giảm tốc độ, chênh áp có thể giảm dù lọc đang bám bụi. Nếu biến tần tăng tốc để duy trì lưu lượng, chênh áp có thể tiếp tục tăng.

Do đó, không nên đánh giá tình trạng lọc chỉ bằng một giá trị đồng hồ mà không xem xét tốc độ quạt, lưu lượng và điều kiện vận hành của hệ thống.

Ứng dụng cho lọc HEPA

Macroscopic 0–250 Pa có thể được sử dụng cho lọc HEPA nếu trở lực ban đầu và trở lực cuối dự kiến đều nằm trong dải đo.

Khi lắp đặt, cổng High nối phía trước lọc, còn cổng Low nối phía sau lọc. Giá trị của lọc mới tại lưu lượng thiết kế nên được ghi nhận làm mốc ban đầu.

Trong quá trình sử dụng, sự gia tăng chênh áp giúp nhận biết xu hướng tích bụi. Tuy nhiên, đồng hồ không xác nhận được lọc HEPA còn nguyên vẹn.

Lọc bị rách, gioăng không kín hoặc có đường khí bypass vẫn có thể tạo ra một giá trị chênh áp. Việc xác nhận tính toàn vẹn phải được thực hiện bằng HEPA leak test phù hợp.

Ngoài ra, không nên mặc định 250 Pa là ngưỡng thay lọc. Giới hạn cuối phải dựa trên thông số của nhà sản xuất lọc, yêu cầu lưu lượng, khả năng của quạt và tiêu chí vận hành đã được phê duyệt.

Ứng dụng trên AHU

Trong AHU, Macroscopic 0–250 Pa có thể được sử dụng để giám sát lọc sơ cấp, lọc trung gian hoặc lọc tinh, tùy theo trở lực của từng cấp.

Nếu cần biết chính xác cấp lọc nào đang bị nghẹt, mỗi cấp nên có điểm đo riêng.

Một đồng hồ đo tổng chênh áp qua nhiều cấp lọc chỉ cho biết tổng trở lực đang tăng. Người vận hành sẽ không xác định được lọc thô, lọc túi hay lọc tinh là nguyên nhân chính.

Việc giám sát riêng cũng giúp xây dựng kế hoạch bảo trì hợp lý. Lọc thô có thể cần vệ sinh hoặc thay trước, trong khi lọc tinh và lọc HEPA vẫn còn khả năng sử dụng.

Đồng hồ nên được lắp tại vị trí dễ quan sát, nhưng không nên đặt trực tiếp trên bề mặt AHU có độ rung lớn. Rung động kéo dài có thể làm kim dao động và ảnh hưởng đến khả năng đọc.

Ứng dụng trên HEPA Box và FFU

HEPA Box và FFU thường cần phương tiện theo dõi trở lực qua bộ lọc.

Macroscopic 0–250 Pa có thể phù hợp nếu toàn bộ khoảng vận hành của lọc nằm dưới 250 Pa. Thiết bị giúp nhân viên kỹ thuật kiểm tra tại chỗ mà không cần sử dụng thiết bị đo cầm tay.

Đối với FFU có bộ điều khiển tốc độ, cần lưu ý rằng chênh áp thay đổi theo tốc độ quạt. Khi hệ thống tự động tăng tốc để duy trì lưu lượng, chênh áp lọc có thể tăng dù người vận hành chưa nhận thấy lưu lượng giảm.

Nếu nhà máy cần cảnh báo lọc bẩn từ xa, đồng hồ cơ nên được kết hợp với cảm biến chênh áp hoặc công tắc chênh áp.

Ứng dụng trên LAF và Dispensing Booth

Trong LAF, Dispensing Booth hoặc Weighing Booth, đồng hồ 0–250 Pa có thể được sử dụng để theo dõi một số cấp lọc hoặc áp suất plenum.

Điểm đo này không nhất thiết phản ánh chênh áp giữa buồng cân và phòng đặt thiết bị. Đây là hai thông số khác nhau và cần được nhận dạng riêng trên bản vẽ.

Đối với chênh áp phòng chỉ ở mức vài chục Pa, dải 0–250 Pa thường quá rộng. Nên sử dụng một đồng hồ dải thấp hơn hoặc cảm biến riêng cho chênh áp phòng.

Không nên dùng một đồng hồ 0–250 Pa để đồng thời đại diện cho trở lực lọc và áp suất phòng.

Có nên dùng Macroscopic 0–250 Pa để đo chênh áp phòng?

Có thể, nhưng chỉ khi chênh áp thiết kế và khoảng dao động thực tế đủ lớn để được thể hiện rõ trên thang 0–250 Pa.

Trong phần lớn phòng sạch, phòng đệm và airlock, chênh áp vận hành thường nằm ở vùng thấp hơn đáng kể so với toàn thang 250 Pa. Khi đó, kim chỉ dịch chuyển một khoảng nhỏ và khó nhận biết biến động vài Pa.

VCR cũng lưu ý rằng nếu chỉ đo giữa phòng sạch với hành lang hoặc phòng đệm, người mua cần kiểm tra lại mức chênh áp thiết kế để tránh chọn dải đo quá lớn.

Với những điểm áp suất phòng thấp, Macroscopic 0–60 Pa hoặc 0–125 Pa thường dễ đọc hơn. Dải 0–250 Pa nên được ưu tiên cho lọc hoặc vị trí có chênh áp cao hơn.

So sánh Macroscopic 0–250 Pa với dải 0–60 Pa

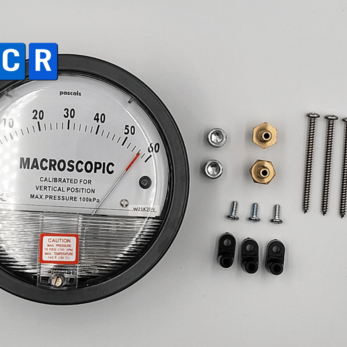

Macroscopic 0–60 Pa phù hợp hơn với chênh áp thấp giữa phòng sạch và khu vực liền kề. Kim sẽ dịch chuyển rõ khi áp suất thay đổi vài Pa.

Macroscopic 0–250 Pa có dải rộng hơn và phù hợp với lọc hoặc thiết bị có trở lực lớn hơn.

Nếu dùng model 0–60 Pa cho lọc có trở lực 100 Pa, đồng hồ sẽ vượt thang. Nếu dùng model 0–250 Pa cho phòng chỉ vận hành quanh 10 Pa, kim sẽ nằm rất gần điểm đầu của thang.

Hai model không nên được xem là có thể thay thế trực tiếp cho nhau.

So sánh dải 0–250 Pa với 0–500 Pa

Dải 0–250 Pa cung cấp khả năng đọc tốt hơn khi giá trị vận hành nằm dưới khoảng 150–200 Pa.

Dải 0–500 Pa có vùng đo rộng hơn, phù hợp với lọc có trở lực cao hoặc cần dự phòng lớn hơn khi lọc bám bụi.

Nếu trở lực cuối của lọc có thể vượt 250 Pa, nên cân nhắc model 0–500 Pa. Nếu toàn bộ khoảng vận hành nằm dưới 200 Pa, dải 0–250 Pa thường trực quan hơn.

Không nên chọn dải 0–500 Pa chỉ để “an toàn” nếu việc đó làm giảm khả năng quan sát những thay đổi quan trọng trong vùng vận hành thực tế.

So sánh dải 0–250 Pa với 0–750 Pa

Dải 0–750 Pa phù hợp hơn với lọc có trở lực lớn, nhiều cấp lọc hoặc thiết bị có tổn thất áp suất cao.

Dải 0–250 Pa có độ nhạy hiển thị tốt hơn đối với các ứng dụng trung bình.

Quyết định lựa chọn cần dựa trên giá trị lớn nhất dự kiến, không dựa vào việc dải lớn hơn có vẻ sử dụng được cho nhiều ứng dụng hơn.

Cách lắp đặt Macroscopic 0–250 Pa

Trước khi lắp đặt, cần xác định rõ điểm có áp suất cao hơn và điểm có áp suất thấp hơn.

Khi đo qua lọc, cổng High nối phía trước lọc và cổng Low nối phía sau lọc.

Điểm lấy áp phải đại diện cho áp suất tĩnh. Không nên đặt đầu lấy áp ngay trước quạt, miệng cấp khí, damper hoặc vị trí dòng khí xoáy mạnh.

Ống dẫn áp phải kín, không bị gập, không bị nứt và không đọng nước. Đường High và Low cần được đánh dấu rõ để tránh đấu nhầm khi bảo trì.

Đồng hồ dạng kim nên được lắp thẳng đứng, tại vị trí ít rung và dễ quan sát. Sau khi cố định nhưng trước khi nối ống áp, cần kiểm tra kim có nằm tại vạch 0 hay không.

Nếu kim bị lệch, chỉ nên chỉnh zero sau khi hai cổng chắc chắn đang ở cùng áp suất.

Cách kiểm tra zero

Để kiểm tra điểm zero, cần tháo cả hai ống High và Low khỏi đồng hồ hoặc cân bằng hai cổng theo hướng dẫn của nhà sản xuất.

Không nên chỉ tắt quạt rồi chỉnh zero. Áp suất có thể vẫn bị giữ trong ống, damper hoặc khoang lọc.

Nếu kim trở về 0 sau khi tháo ống, đồng hồ có khả năng hoạt động bình thường. Nguyên nhân sai lệch nằm ở đường ống, đầu lấy áp hoặc hệ thống thực tế.

Nếu kim vẫn không về 0, cần kiểm tra tư thế lắp, rung động, va đập, quá áp hoặc tình trạng hiệu chuẩn.

Chỉnh zero chỉ hiệu chỉnh điểm 0, không chứng minh đồng hồ đọc chính xác tại các điểm khác.

Hiệu chuẩn Macroscopic 0–250 Pa

Hiệu chuẩn là quá trình so sánh chỉ thị của đồng hồ với nguồn chênh áp tham chiếu có giá trị đã biết.

Các điểm hiệu chuẩn nên bao phủ vùng vận hành thực tế và các phần khác nhau của thang đo, chẳng hạn 0 Pa, 50 Pa, 100 Pa, 150 Pa, 200 Pa và 250 Pa. Số điểm cụ thể cần được xác định theo yêu cầu dự án và quy trình của đơn vị hiệu chuẩn.

Cần kiểm tra cả chiều tăng áp và giảm áp nếu muốn đánh giá độ trễ của cơ cấu kim.

Chứng chỉ hiệu chuẩn nên ghi rõ model, số serial hoặc mã quản lý thiết bị, dải đo, đơn vị, giá trị tham chiếu, giá trị chỉ thị, sai số, độ không đảm bảo đo và kết luận đạt hoặc không đạt.

Với nhà máy GMP, phòng thí nghiệm hoặc dự án cần nghiệm thu, thiết bị trên chứng chỉ phải nhận dạng được với đúng đồng hồ đang lắp đặt.

Macroscopic 0–250 Pa có phù hợp với GMP không?

Macroscopic 0–250 Pa có thể sử dụng trong nhà máy GMP nếu đáp ứng mục đích đo, dải vận hành, sai số cho phép và yêu cầu hồ sơ của dự án.

GMP không được xác định chỉ bởi tên thương hiệu hoặc việc thiết bị có CO, CQ.

Nhà máy cần chứng minh:

• Dải 0–250 Pa phù hợp với vị trí đo.

• Độ chính xác đáp ứng tiêu chí chấp nhận.

• Điểm lấy áp được bố trí đúng.

• Đồng hồ được hiệu chuẩn.

• Có SOP kiểm tra và xử lý sai lệch.

• Ngưỡng cảnh báo hoặc thay lọc có cơ sở.

• Hồ sơ thiết bị được kiểm soát.

Nếu điểm đo cần giám sát liên tục, đồng hồ dạng kim cơ bản nên được bổ sung cảm biến điện tử hoặc thay bằng transmitter có tín hiệu về PLC, BMS hoặc EMS.

Ưu điểm của Macroscopic 0–250 Pa

Ưu điểm đầu tiên là dải đo phù hợp với nhiều vị trí lọc và thiết bị HVAC có trở lực trung bình.

Thiết bị không cần nguồn điện, giúp giảm vật tư điện, dây tín hiệu và công việc cấu hình.

Mặt kim cho phép người vận hành quan sát trực tiếp xu hướng tăng trở lực mà không cần mở màn hình HMI.

Độ chính xác công bố của model 0–250 Pa là ±2% toàn thang tại 21°C, tốt hơn các mức công bố cho một số dải thấp hơn trong cùng dòng sản phẩm.

Macroscopic cũng có mức đầu tư tương đối cạnh tranh. Giá tham khảo được VCR công bố cho dải 0–250 Pa khoảng 1,2–1,39 triệu đồng một chiếc, tùy số lượng, VAT, phụ kiện, CO/CQ, hiệu chuẩn và thời điểm giao hàng.

Hạn chế cần lưu ý

Macroscopic 0–250 Pa không tự ghi dữ liệu hoặc truyền cảnh báo ở cấu hình dạng kim cơ bản.

Dải này có thể quá rộng đối với nhiều điểm đo chênh áp phòng.

Thiết bị phụ thuộc vào người đọc và có thể xuất hiện sai số góc nhìn nếu quan sát không vuông góc với mặt đồng hồ.

Kết quả còn phụ thuộc vào tình trạng ống dẫn, điểm lấy áp, tốc độ quạt và lưu lượng hệ thống.

Đồng hồ cũng không thay thế được phép thử tính toàn vẹn lọc HEPA, phép đo lưu lượng hoặc smoke study.

Khi nào nên chọn Macroscopic 0–250 Pa?

Nên cân nhắc model này khi giá trị lớn nhất dự kiến thấp hơn 250 Pa và vùng vận hành chính vẫn được thể hiện đủ rõ trên mặt đồng hồ.

Thiết bị phù hợp với một số lọc trung gian, lọc tinh, lọc HEPA, HEPA Box, FFU, AHU, LAF và thiết bị cấp khí sạch.

Không nên chọn model này cho chênh áp phòng rất thấp nếu cần nhận biết biến động nhỏ.

Cũng không nên chọn khi trở lực cuối có thể vượt 250 Pa. Trong trường hợp đó, model 0–500 Pa hoặc 0–750 Pa có thể phù hợp hơn.

Khi mua cần kiểm tra những gì?

Trước khi đặt hàng, cần xác nhận đúng thương hiệu Macroscopic, đúng dải 0–250 Pa và đúng đơn vị Pa.

Cần kiểm tra tình trạng kim, mặt kính, cơ cấu chỉnh zero, cổng High–Low và phụ kiện đi kèm.

Hồ sơ nên được xác định ngay từ báo giá, gồm catalogue, datasheet, bảo hành, hóa đơn VAT, CO, CQ và chứng chỉ hiệu chuẩn nếu dự án yêu cầu.

Với dự án có nhiều đồng hồ, nên lập danh sách vị trí đo, dải đo và mã thiết bị. Điều này hạn chế việc sử dụng nhầm model 0–250 Pa cho vị trí cần 0–60 Pa hoặc 0–500 Pa.

Câu hỏi thường gặp

Macroscopic 0–250 Pa chủ yếu dùng để đo gì?

Thiết bị phù hợp với lọc trung gian, lọc tinh, một số lọc HEPA, HEPA Box, AHU, FFU và vị trí có chênh áp tương đối cao.

Có dùng cho chênh áp phòng sạch không?

Có thể, nhưng cần kiểm tra giá trị thiết kế. Nếu phòng chỉ vận hành ở vài chục Pa, dải 0–60 Pa hoặc 0–125 Pa thường dễ đọc hơn.

Có dùng được cho lọc HEPA không?

Có, nếu trở lực từ trạng thái lọc sạch đến giới hạn cuối đều nằm trong dải 0–250 Pa.

Đồng hồ có cần nguồn điện không?

Không. Model dạng kim hoạt động bằng cơ cấu cảm nhận và truyền động cơ học – từ tính.

Đồng hồ có tín hiệu 4–20 mA không?

Cấu hình dạng kim cơ bản không có tín hiệu điện. Cần sử dụng thêm transmitter nếu muốn kết nối PLC, BMS hoặc EMS.

Độ chính xác của model là bao nhiêu?

Độ chính xác công bố là ±2% toàn thang tại 21°C, tương đương khoảng ±5 Pa đối với dải 0–250 Pa.

Giá Macroscopic 0–250 Pa bao nhiêu?

Giá tham khảo công bố khoảng 1,2–1,39 triệu đồng một chiếc. Giá thực tế phụ thuộc số lượng, VAT, phụ kiện, chứng từ và hiệu chuẩn.

Chỉnh zero có thay thế hiệu chuẩn không?

Không. Chỉnh zero chỉ hiệu chỉnh tại 0 Pa. Hiệu chuẩn phải kiểm tra sai số tại nhiều điểm trên dải đo.

Kết luận

Đồng hồ đo chênh lệch áp suất Macroscopic 0–250 Pa là lựa chọn phù hợp cho nhiều vị trí theo dõi trở lực lọc và thiết bị HVAC trong phòng sạch.

Dải đo này rộng hơn loại 0–60 Pa và 0–125 Pa, nhưng vẫn cho khả năng quan sát tốt hơn các dải 0–500 Pa hoặc 0–750 Pa khi chênh áp vận hành nằm dưới 250 Pa.

Thiết bị có ưu điểm không cần nguồn điện, hiển thị trực quan, cấu tạo đơn giản và mức đầu tư hợp lý. Tuy nhiên, cần lựa chọn dựa trên trở lực thực tế, không nên dùng một dải đo chung cho mọi phòng và mọi bộ lọc.

Để kết quả đáng tin cậy, cổng High phải nối phía áp suất cao, cổng Low nối phía áp suất thấp, ống dẫn phải kín và điểm lấy áp phải đại diện cho áp suất tĩnh.

Với dự án GMP hoặc điểm đo quan trọng, đồng hồ cần được hiệu chuẩn, nhận dạng rõ và đưa vào chương trình kiểm tra định kỳ. Nếu cần cảnh báo hoặc lưu dữ liệu, nên kết hợp với cảm biến chênh áp điện tử.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh lệch áp suất Macroscopic 0–250 Pa, phụ kiện, chứng từ và giải pháp hiệu chuẩn cho HEPA Box, AHU, FFU, LAF, Dispensing Booth và hệ thống HVAC phòng sạch. VCR hỗ trợ lựa chọn dải đo, bố trí điểm lấy áp, lắp đặt và nghiệm thu theo điều kiện vận hành thực tế.
