Đồng hồ báo tắc lọc HEPA: Nguyên lý và cách cài đặt ngưỡng cảnh báo

Đồng hồ báo tắc lọc HEPA là gì?

Đồng hồ báo tắc lọc HEPA là thiết bị đo chênh lệch áp suất giữa phía trước và phía sau bộ lọc HEPA. Trong thực tế, thiết bị còn được gọi là đồng hồ chênh áp HEPA, đồng hồ đo độ nghẹt lọc, đồng hồ chênh áp lọc hoặc đồng hồ báo tắc lọc.

Khi không khí đi qua lọc HEPA, vật liệu lọc tạo ra một lực cản nhất định. Bụi và các hạt ô nhiễm tích tụ trên bề mặt vật liệu lọc sẽ làm lực cản tăng lên. Đồng hồ chênh áp ghi nhận sự thay đổi này và hiển thị dưới dạng Pa, mmH₂O hoặc in.w.c.

Thiết bị không trực tiếp đo lượng bụi bên trong lọc và cũng không đo hiệu suất giữ hạt. Nó đánh giá tình trạng tải bụi thông qua mức chênh lệch áp suất. Vì vậy, đồng hồ báo tắc lọc HEPA là công cụ giám sát vận hành, không thay thế phép thử rò rỉ HEPA, kiểm tra tiểu phân hoặc đánh giá tính toàn vẹn của bộ lọc.

Nguyên lý hoạt động của đồng hồ báo tắc lọc HEPA

Đồng hồ có hai cổng kết nối áp suất:

• Cổng áp suất cao, thường ký hiệu High, Positive hoặc dấu “+”, được kết nối với phía trước lọc HEPA.

• Cổng áp suất thấp, thường ký hiệu Low, Negative hoặc dấu “−”, được kết nối với phía sau lọc HEPA.

Giá trị hiển thị được xác định theo công thức:

Chênh áp lọc = Áp suất trước lọc − Áp suất sau lọc

Khi quạt hoạt động, áp suất trước lọc thường cao hơn áp suất sau lọc. Đồng hồ sẽ hiển thị một giá trị chênh áp dương. Khi bụi tích tụ, không khí khó đi qua vật liệu lọc hơn, khiến chênh áp tăng dần.

Ví dụ, một lọc HEPA mới có thể tạo ra chênh áp ban đầu ở mức A tại lưu lượng thiết kế. Sau một thời gian vận hành, giá trị tăng lên mức B. Nếu lưu lượng, tốc độ quạt và trạng thái hệ thống không thay đổi đáng kể, sự gia tăng từ A lên B thường phản ánh mức độ tải bụi của bộ lọc.

Tuy nhiên, giá trị chênh áp chỉ có ý nghĩa khi được đánh giá trong điều kiện lưu lượng tương đương. Nếu quạt giảm tốc độ hoặc lưu lượng giảm, chênh áp có thể giảm dù lọc đang bẩn. Ngược lại, nếu quạt tăng tốc độ, chênh áp có thể tăng dù lọc chưa đến thời điểm thay thế.

Đồng hồ báo tắc lọc HEPA gồm những loại nào?

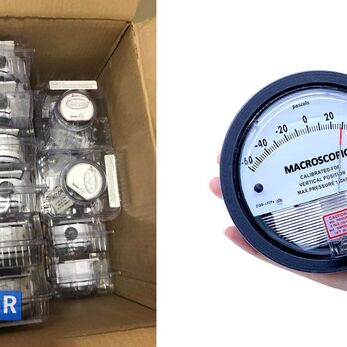

Đồng hồ chênh áp dạng kim

Đồng hồ dạng kim được sử dụng phổ biến trên AHU, HEPA Box, Pass Box, Air Shower, FFU và các thiết bị phòng sạch. Thiết bị hiển thị trực tiếp, dễ quan sát và thường không cần nguồn điện.

Ưu điểm của loại này là cấu tạo đơn giản, chi phí hợp lý và thuận tiện cho việc kiểm tra tại chỗ. Một số model có thể tích hợp tiếp điểm cảnh báo, nhưng phần lớn chỉ có chức năng hiển thị.

Đồng hồ chênh áp điện tử

Đồng hồ điện tử sử dụng cảm biến để đo chênh áp và hiển thị giá trị trên màn hình. Thiết bị có thể hỗ trợ ngõ ra relay, tín hiệu 4–20 mA, 0–10 V, RS485 hoặc Modbus.

Loại này phù hợp với hệ thống cần truyền dữ liệu về PLC, HMI, BMS hoặc hệ thống giám sát môi trường. Người vận hành có thể cài đặt ngưỡng cảnh báo, thời gian trễ và các cấp cảnh báo khác nhau.

Công tắc chênh áp

Công tắc chênh áp không nhất thiết hiển thị liên tục giá trị đo. Thiết bị phát tín hiệu đóng hoặc ngắt khi chênh áp vượt qua mức cài đặt.

Công tắc chênh áp thường được dùng để tạo cảnh báo tắc lọc trên tủ điều khiển. Trong các hệ thống yêu cầu giám sát rõ ràng, có thể kết hợp đồng hồ hiển thị với công tắc hoặc cảm biến chênh áp.

Vì sao cần cài đặt ngưỡng cảnh báo?

Nếu chỉ lắp đồng hồ nhưng không xác định giới hạn vận hành, người dùng sẽ khó biết giá trị nào là bình thường và giá trị nào cần hành động.

Ngưỡng cảnh báo giúp:

• Phát hiện lọc đang tăng tải bụi.

• Chủ động lên kế hoạch vệ sinh hoặc thay lọc.

• Hạn chế tình trạng giảm lưu lượng khí.

• Ngăn quạt làm việc ở điểm vận hành bất lợi.

• Giảm nguy cơ mất cân bằng áp suất phòng.

• Hỗ trợ bảo trì phòng ngừa.

• Tạo dữ liệu phục vụ đánh giá xu hướng và thẩm định hệ thống.

Đối với phòng sạch dược phẩm, điện tử, bán dẫn, thực phẩm và thiết bị y tế, việc giám sát chênh áp lọc còn giúp duy trì điều kiện vận hành ổn định của hệ thống HVAC và các thiết bị cấp khí sạch.

Không có một ngưỡng tắc lọc HEPA chung cho mọi hệ thống

Một trong những sai lầm phổ biến là sử dụng một giá trị chênh áp cố định cho tất cả các loại lọc HEPA.

Ngưỡng cảnh báo thực tế phụ thuộc vào:

• Model và cấu tạo lọc HEPA.

• Kích thước lọc.

• Độ sâu nếp gấp.

• Vật liệu lọc.

• Lưu lượng và tốc độ mặt lọc.

• Trở lực ban đầu do nhà sản xuất công bố.

• Trở lực cuối khuyến nghị.

• Đặc tính quạt và hệ thống ống gió.

• Yêu cầu lưu lượng, vận tốc gió và cấp độ sạch.

• Khả năng duy trì áp suất của phòng sạch.

• Tiêu chí vận hành và bảo trì của nhà máy.

Vì vậy, ngưỡng cảnh báo phải được xác định từ tài liệu kỹ thuật của bộ lọc, dữ liệu thiết kế và kết quả chạy thử thực tế. Không nên sao chép ngưỡng của một dự án khác nếu chưa kiểm tra sự tương đồng về lọc, lưu lượng và thiết bị.

Cách cài đặt ngưỡng cảnh báo tắc lọc HEPA

Bước 1: Xác định trở lực ban đầu của lọc mới

Sau khi lắp lọc HEPA mới, cần vận hành hệ thống ở lưu lượng thiết kế. Khi lưu lượng, tốc độ quạt và trạng thái damper đã ổn định, ghi lại giá trị chênh áp ban đầu.

Giá trị này được gọi là chênh áp sạch hoặc trở lực ban đầu tại điều kiện vận hành thực tế. Không nên chỉ sử dụng số liệu trong catalogue vì giá trị thực tế còn chịu ảnh hưởng của lưu lượng, hộp lọc, lưới bảo vệ và cách bố trí hệ thống.

Bước 2: Xác định giới hạn chênh áp cuối

Giới hạn chênh áp cuối nên dựa trên khuyến nghị của nhà sản xuất lọc HEPA và khả năng vận hành của hệ thống.

Trong một số trường hợp, hệ thống có thể mất lưu lượng, không duy trì được vận tốc hoặc không giữ được chênh áp phòng trước khi lọc đạt đến giới hạn cuối do nhà sản xuất công bố. Khi đó, giới hạn vận hành của hệ thống phải được ưu tiên.

Ngưỡng thay lọc không nên được xác định chỉ dựa trên cảm quan hoặc thời gian sử dụng.

Bước 3: Thiết lập cảnh báo sớm

Cảnh báo sớm giúp bộ phận vận hành có thời gian kiểm tra, chuẩn bị vật tư và sắp xếp kế hoạch thay lọc.

Có thể xác định ngưỡng cảnh báo sớm theo tỷ lệ của khoảng chênh áp từ trạng thái lọc sạch đến giới hạn cuối. Ví dụ minh họa:

Ngưỡng cảnh báo sớm = Chênh áp sạch + 70% × (Chênh áp cuối − Chênh áp sạch)

Đây chỉ là phương pháp tham khảo. Tỷ lệ thực tế cần được xác nhận trong quá trình vận hành và đánh giá rủi ro của từng hệ thống.

Bước 4: Thiết lập cảnh báo cao hoặc ngưỡng hành động

Cảnh báo cao có thể được đặt gần giới hạn vận hành cuối, chẳng hạn tại khoảng 85–90% khoảng tăng chênh áp cho phép. Khi xuất hiện cảnh báo cao, cần kiểm tra lưu lượng, tốc độ quạt, damper, đường ống đo và tình trạng lọc.

Ngưỡng hành động là mức yêu cầu thực hiện biện pháp xử lý theo SOP, chẳng hạn kiểm tra toàn bộ hệ thống, chuẩn bị thay lọc hoặc dừng thiết bị nếu điều kiện vận hành không còn đáp ứng.

Bước 5: Thiết lập thời gian trễ

Chênh áp có thể dao động trong thời gian quạt khởi động, đóng mở cửa, thay đổi tốc độ quạt hoặc điều chỉnh damper. Nếu cảnh báo kích hoạt ngay lập tức, hệ thống có thể phát sinh báo động giả.

Đối với đồng hồ điện tử, PLC hoặc BMS, nên cài đặt thời gian trễ phù hợp. Tín hiệu chỉ được xác nhận là cảnh báo khi chênh áp vượt ngưỡng liên tục trong khoảng thời gian đã xác định.

Thời gian trễ phải đủ để loại bỏ dao động ngắn hạn nhưng không được quá dài đến mức làm chậm phản ứng trước sự cố thực tế.

Ví dụ về chiến lược cảnh báo ba cấp

Một hệ thống có thể sử dụng ba trạng thái:

Trạng thái bình thường

Chênh áp nằm trong vùng vận hành được phê duyệt. Hệ thống tiếp tục hoạt động và dữ liệu được ghi nhận định kỳ.

Cảnh báo sớm

Chênh áp tăng đến mức cần theo dõi sát. Bộ phận vận hành kiểm tra xu hướng, xác nhận lưu lượng và chuẩn bị kế hoạch bảo trì.

Cảnh báo cao hoặc hành động

Chênh áp đạt gần giới hạn cuối hoặc hệ thống không còn duy trì được lưu lượng yêu cầu. Cần thực hiện hành động theo SOP và đánh giá việc thay lọc.

Cách phân cấp này hiệu quả hơn việc chỉ sử dụng một ngưỡng tắc lọc duy nhất.

Cách chọn thang đo đồng hồ chênh áp HEPA

Thang đo phải lớn hơn giá trị chênh áp lớn nhất dự kiến nhưng không nên quá rộng.

Nếu thang đo quá nhỏ, kim có thể vượt thang khi lọc bẩn hoặc khi hệ thống xuất hiện dao động. Nếu thang đo quá lớn, người dùng khó nhận biết các thay đổi nhỏ.

Nên lựa chọn thang đo dựa trên:

• Trở lực ban đầu của lọc tại lưu lượng thiết kế.

• Trở lực cuối cho phép.

• Khả năng tăng lưu lượng hoặc tăng tốc độ quạt.

• Độ phân giải cần theo dõi.

• Yêu cầu về độ chính xác.

• Đơn vị đo đang sử dụng trong nhà máy.

Các đơn vị thường gặp gồm Pa, mmH₂O và in.w.c. Khi sử dụng nhiều loại thiết bị trong cùng hệ thống, nên thống nhất đơn vị để giảm nguy cơ đọc sai hoặc cài đặt sai ngưỡng.

Hướng dẫn lắp đặt đồng hồ báo tắc lọc HEPA

Điểm lấy áp phía trước lọc phải kết nối với cổng High. Điểm lấy áp phía sau lọc phải kết nối với cổng Low.

Ống dẫn áp cần:

• Được lắp kín và không rò rỉ.

• Không bị gập, bóp méo hoặc tắc nghẽn.

• Có chiều dài hợp lý.

• Tránh vị trí có nước ngưng tụ.

• Được đánh dấu High và Low rõ ràng.

• Không đặt đầu lấy áp tại vùng dòng khí xoáy mạnh.

Đồng hồ dạng kim cần được lắp đúng phương và hiệu chỉnh điểm 0 khi hệ thống dừng, hai cổng áp suất ở trạng thái cân bằng.

Đối với thiết bị điện tử, cần kiểm tra nguồn điện, tín hiệu ngõ ra, giá trị hiển thị, relay cảnh báo và khả năng truyền dữ liệu về hệ thống điều khiển.

Kiểm tra và nghiệm thu chức năng cảnh báo

Việc nghiệm thu không nên chỉ quan sát giá trị hiển thị. Cần kiểm tra toàn bộ chuỗi tín hiệu từ điểm lấy áp đến đồng hồ, PLC, HMI, còi, đèn và hệ thống lưu trữ dữ liệu.

Có thể sử dụng thiết bị tạo chênh áp chuẩn hoặc bộ hiệu chuẩn áp suất để mô phỏng các mức:

• Dưới ngưỡng cảnh báo.

• Tại ngưỡng cảnh báo.

• Trên ngưỡng cảnh báo.

• Tại ngưỡng cảnh báo cao.

• Trở về vùng bình thường.

Kết quả cần xác nhận giá trị hiển thị, sai số, trạng thái relay, nội dung cảnh báo, thời gian trễ và khả năng tự động phục hồi hoặc yêu cầu xác nhận cảnh báo.

Không nên tạo tắc nghẽn thực tế bằng cách che kín lọc HEPA, vì phương pháp này có thể gây quá tải quạt, biến dạng lọc hoặc ảnh hưởng đến hệ thống.

Những lỗi thường gặp khi giám sát tắc lọc HEPA

Đồng hồ không thay đổi khi quạt hoạt động

Nguyên nhân có thể là đấu sai ống, ống bị tuột, rò rỉ, tắc đường lấy áp hoặc điểm lấy áp được bố trí không đúng.

Đồng hồ hiển thị giá trị âm

Cổng High và Low có thể đã bị đấu ngược. Cần kiểm tra trước khi kết luận đồng hồ bị hỏng.

Chênh áp tăng đột ngột

Ngoài lọc bẩn, nguyên nhân có thể là damper đóng, đường gió bị cản trở, lưu lượng quạt tăng hoặc đầu lấy áp bị tắc.

Chênh áp giảm bất thường

Chênh áp thấp không phải lúc nào cũng tốt. Nguyên nhân có thể là quạt giảm tốc độ, dây curoa trượt, rò rỉ đường gió, lọc lắp không kín hoặc khí đi tắt qua khung lọc.

Cảnh báo xuất hiện liên tục

Ngưỡng có thể đặt quá gần vùng vận hành bình thường, thời gian trễ quá ngắn hoặc tín hiệu đo bị dao động.

Đồng hồ báo tắc lọc có phát hiện lọc HEPA bị thủng không?

Không thể khẳng định lọc HEPA bị thủng chỉ dựa trên đồng hồ chênh áp.

Một bộ lọc bị rách hoặc lắp không kín có thể làm chênh áp giảm, nhưng hiện tượng tương tự cũng có thể xuất hiện khi lưu lượng giảm hoặc đường gió bị rò rỉ. Để xác nhận tính toàn vẹn của lọc, cần thực hiện phép thử rò rỉ bằng aerosol phù hợp và đo nồng độ phía trước, phía sau bộ lọc.

Đồng hồ chênh áp chỉ cung cấp tín hiệu cảnh báo để người vận hành tiến hành kiểm tra sâu hơn.

Câu hỏi thường gặp

Chênh áp lọc HEPA bao nhiêu thì phải thay?

Không có một giá trị chung cho mọi lọc HEPA. Thời điểm thay lọc phải dựa trên trở lực cuối do nhà sản xuất khuyến nghị, dữ liệu vận hành thực tế và khả năng duy trì lưu lượng, vận tốc gió hoặc chênh áp phòng của hệ thống.

Có thể cài ngưỡng cảnh báo bằng hai lần chênh áp ban đầu không?

Một số đơn vị sử dụng nguyên tắc này như kinh nghiệm vận hành, nhưng không nên áp dụng mặc định. Cần kiểm tra giới hạn của lọc, quạt và hệ thống trước khi lựa chọn ngưỡng.

Đồng hồ dạng kim có thể phát cảnh báo không?

Đồng hồ dạng kim thông thường chỉ hiển thị. Muốn phát cảnh báo, cần sử dụng model có tiếp điểm, công tắc chênh áp hoặc cảm biến truyền tín hiệu đến PLC và HMI.

Khi quạt tăng tốc, cảnh báo tắc lọc có thể xuất hiện không?

Có. Chênh áp qua lọc tăng theo lưu lượng. Vì vậy, việc đánh giá tình trạng lọc cần thực hiện tại cùng một điều kiện vận hành hoặc sử dụng logic bù lưu lượng nếu hệ thống thay đổi tốc độ thường xuyên.

Có cần hiệu chuẩn đồng hồ chênh áp HEPA không?

Thiết bị nên được kiểm tra và hiệu chuẩn theo yêu cầu chất lượng, mức độ quan trọng của hệ thống và kế hoạch bảo trì của nhà máy. Đối với hệ thống GMP hoặc hệ thống có cảnh báo liên động, hồ sơ hiệu chuẩn và kiểm tra chức năng đặc biệt quan trọng.

Kết luận

Đồng hồ báo tắc lọc HEPA hoạt động dựa trên nguyên lý đo chênh lệch áp suất trước và sau bộ lọc. Để cảnh báo có ý nghĩa, người vận hành phải xác định chênh áp ban đầu tại lưu lượng thiết kế, giới hạn vận hành cuối, ngưỡng cảnh báo sớm, ngưỡng hành động và thời gian trễ phù hợp.

Không nên sử dụng một giá trị tắc lọc chung cho mọi thiết bị. Ngưỡng cảnh báo cần được xây dựng từ dữ liệu của nhà sản xuất, thiết kế hệ thống, kết quả chạy thử và đánh giá rủi ro thực tế.
