Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Phố Nối A

dong-ho_do_chenh_lech_ap_suat_vcr

Khu công nghiệp Phố Nối A là một trong những khu vực sản xuất quan trọng tại Hưng Yên, tập trung nhiều nhà máy thuộc các lĩnh vực điện tử, cơ khí chính xác, linh kiện, thực phẩm, dược phẩm, mỹ phẩm, bao bì, vật liệu và công nghiệp hỗ trợ.

Trong quá trình đầu tư mới hoặc cải tạo dây chuyền, nhiều nhà máy chú trọng hơn đến khả năng kiểm soát bụi, hướng luồng khí, nhiệt độ, độ ẩm và áp suất giữa các khu vực. Đây là những yếu tố ảnh hưởng trực tiếp đến chất lượng sản phẩm, điều kiện làm việc và độ ổn định của quá trình sản xuất.

Đồng hồ đo chênh áp là thiết bị được sử dụng để xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa phòng sạch và hành lang, giữa hai phòng có cấp độ kiểm soát khác nhau, trước và sau màng lọc hoặc trên các thiết bị phòng sạch.

Đối với nhà thầu thi công phòng sạch, việc lựa chọn đúng đồng hồ ngay từ giai đoạn thiết kế giúp hạn chế sai lệch khi lắp đặt và nghiệm thu. Đối với nhà máy, thiết bị hỗ trợ phát hiện sớm các bất thường liên quan đến lưu lượng gió, cửa phòng, van điều chỉnh, quạt và tình trạng bộ lọc.

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị dùng để đo hiệu số áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp, được kết nối đến hai vị trí đo bằng ống dẫn áp.

Giá trị hiển thị trên đồng hồ không phải là áp suất tuyệt đối tại một điểm mà là sự chênh lệch giữa hai mức áp suất.

Trong phòng sạch, đồng hồ được sử dụng để theo dõi quan hệ áp suất giữa các khu vực. Trong AHU, hộp lọc hoặc thiết bị phòng sạch, đồng hồ giúp xác định mức tổn thất áp suất qua màng lọc.

Thiết bị có thể là loại cơ dạng kim hoặc loại điện tử. Đồng hồ dạng kim phù hợp với nhu cầu quan sát tại chỗ. Loại điện tử phù hợp với hệ thống cần cảnh báo, truyền tín hiệu hoặc ghi nhận dữ liệu liên tục.

Vai trò của chênh áp trong phòng sạch

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Nguyên lý này được sử dụng để kiểm soát hướng di chuyển của không khí giữa các phòng.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn khu vực liền kề. Khi cửa mở hoặc có khe hở, không khí có xu hướng đi từ phòng sạch ra ngoài, hạn chế không khí chưa được xử lý xâm nhập.

Trong khu vực cần kiểm soát bụi, hóa chất hoặc tác nhân có nguy cơ phát tán, phòng có thể được vận hành ở áp suất thấp hơn khu vực xung quanh. Khi đó, không khí có xu hướng đi vào khu vực kiểm soát, hạn chế chất ô nhiễm thoát ra ngoài.

Mức chênh áp phù hợp phải được xác định dựa trên quy trình sản xuất, độ kín phòng, số lượng cửa, lưu lượng cấp gió, lưu lượng hồi gió và mục tiêu kiểm soát nhiễm.

Đồng hồ chênh áp giúp người vận hành xác nhận điều kiện áp suất thực tế. Tuy nhiên, thiết bị chỉ có chức năng đo và hiển thị, không tự điều chỉnh áp suất nếu không được tích hợp với hệ thống điều khiển.

Ứng dụng giám sát áp suất phòng

Tại các nhà máy trong Khu công nghiệp Phố Nối A, đồng hồ chênh áp thường được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa hai khu vực có yêu cầu kiểm soát khác nhau.

Mặt đồng hồ nên được bố trí ở vị trí dễ quan sát, thường gần cửa ra vào. Đầu lấy áp cần đặt tại vị trí đại diện cho áp suất tĩnh của phòng và tránh luồng khí thổi trực tiếp từ cửa cấp gió.

Khi giá trị chênh áp giảm, nguyên nhân có thể liên quan đến cửa mở, gioăng cửa không kín, lưu lượng cấp gió giảm, quạt hoạt động không ổn định hoặc lưu lượng hồi tăng.

Khi chênh áp tăng bất thường, nguyên nhân có thể là đường hồi gió bị hạn chế, van hồi bị đóng, lưu lượng cấp tăng hoặc trạng thái cửa thay đổi.

Do đó, số đo cần được đánh giá cùng với điều kiện thực tế của hệ thống HVAC, quạt, van gió và cửa phòng.

Ứng dụng theo dõi lọc HEPA

Đồng hồ chênh áp thường được lắp trước và sau màng lọc HEPA để theo dõi tổn thất áp suất.

Khi không khí đi qua vật liệu lọc, bộ lọc tạo ra sức cản. Trong quá trình sử dụng, bụi tích tụ làm sức cản tăng, dẫn đến giá trị chênh áp tăng dần.

Nhà máy nên ghi nhận giá trị chênh áp ban đầu khi lọc mới được lắp, hệ thống đã ổn định và lưu lượng gió đạt điều kiện vận hành bình thường. Đây là dữ liệu quan trọng để theo dõi xu hướng trong suốt thời gian sử dụng.

Chênh áp cao không nhất thiết đồng nghĩa với lọc bị hỏng. Nguyên nhân có thể là bụi tích tụ, lưu lượng gió tăng hoặc đường lấy áp bị tắc.

Chênh áp thấp cũng không chứng minh lọc còn tốt. Nếu lọc bị rách, gioăng không kín hoặc xuất hiện dòng khí đi tắt, sức cản có thể giảm nhưng khả năng giữ hạt không còn đáp ứng yêu cầu.

Việc đánh giá lọc HEPA cần kết hợp với thử rò rỉ, kiểm tra độ kín, đo vận tốc gió và lưu lượng gió.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường có nhiều cấp lọc như lọc thô, lọc trung gian và lọc tinh. Một số hệ thống có thể sử dụng lọc HEPA tại AHU hoặc đầu cuối cấp gió.

Mỗi cấp lọc có mức tổn thất áp suất khác nhau. Vì vậy, không nên sử dụng một dải đo chung cho tất cả vị trí.

Nếu dải đo quá lớn, kim chỉ dịch chuyển rất ít, khiến người vận hành khó nhận biết sự thay đổi. Nếu dải đo quá nhỏ, kim có thể vượt toàn thang hoặc thiết bị làm việc ngoài giới hạn phù hợp.

Hai đầu lấy áp phải được bố trí đúng trước và sau cấp lọc cần theo dõi. Ống dẫn áp phải chắc chắn, không gập, không rò và không để nước ngưng tích tụ.

Sau khi thay lọc mới, nên ghi nhận giá trị chênh áp tại lưu lượng vận hành bình thường. Việc theo dõi theo xu hướng giúp xây dựng kế hoạch thay lọc dựa trên tình trạng thực tế thay vì chỉ dựa vào thời gian sử dụng.

Ứng dụng trên thiết bị phòng sạch

Đồng hồ chênh áp còn được lắp trên buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học và hộp lọc HEPA.

Trên buồng chuyển hàng động, đồng hồ có thể theo dõi sức cản của bộ lọc hoặc áp suất trong khoang.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được sử dụng để giám sát tổn thất áp qua lọc HEPA.

Một số thiết bị sử dụng cảm biến điện tử kết hợp biến tần để duy trì tốc độ gió hoặc phát cảnh báo khi lọc đạt mức sức cản cài đặt.

Mỗi thiết bị có diện tích lọc, lưu lượng và mức tổn thất áp suất khác nhau. Vì vậy, nhà cung cấp cần xem xét thông số thiết kế trước khi đề xuất model.

Các dải đo phổ biến

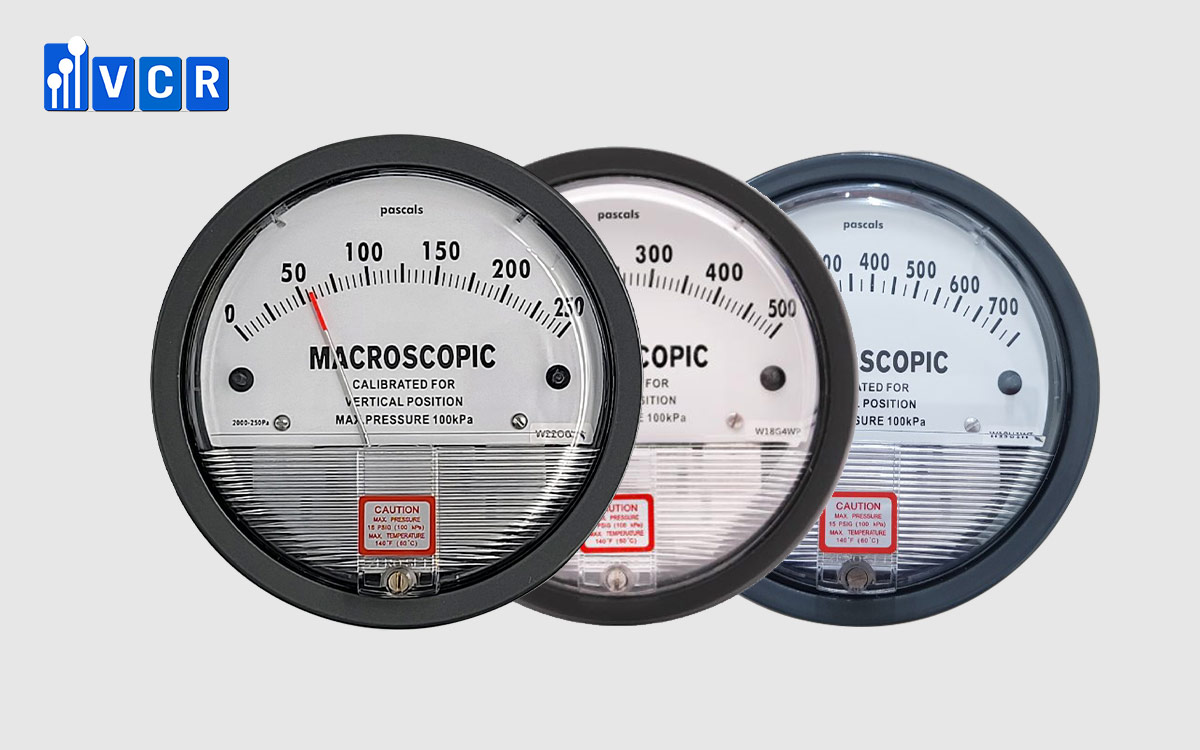

Đối với chênh áp phòng, các dải thấp như 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa thường được sử dụng để dễ quan sát những biến động nhỏ.

Đối với khu vực vận hành ở cả áp suất âm và áp suất dương, có thể sử dụng dải hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

Đối với lọc HEPA và thiết bị lọc khí, các dải như 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể được xem xét.

Dải đo cần được lựa chọn theo áp suất vận hành dự kiến, giới hạn lớn nhất và mức thay đổi nhỏ nhất cần quan sát. Dải lớn nhất không phải lúc nào cũng là lựa chọn tốt nhất.

Đồng hồ dạng kim hay điện tử?

Đồng hồ dạng kim phù hợp với vị trí chỉ cần quan sát tại chỗ. Thiết bị có cấu tạo đơn giản, dễ đọc và không cần nguồn điện cho chức năng hiển thị.

Đồng hồ điện tử phù hợp với điểm đo cần cảnh báo, lưu dữ liệu hoặc truyền tín hiệu. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc giao thức truyền thông.

Nếu nhà máy chỉ cần nhân viên ghi nhận thông số định kỳ, đồng hồ dạng kim là lựa chọn đơn giản và kinh tế.

Nếu cần giám sát liên tục, cảnh báo hoặc tích hợp hệ thống điều khiển, đồng hồ điện tử sẽ phù hợp hơn. Tuy nhiên, cần tính thêm chi phí nguồn cấp, dây tín hiệu, lập trình và bảo trì.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Phố Nối A

Nhà cung cấp cần xác định rõ mục đích sử dụng của đồng hồ, bao gồm đo áp suất phòng, theo dõi lọc HEPA, giám sát AHU hay lắp trên thiết bị phòng sạch.

Đơn vị tư vấn cần hiểu mối quan hệ giữa chênh áp, lưu lượng cấp, lưu lượng hồi, trạng thái cửa, độ kín phòng, quạt và van gió.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện theo ứng dụng, dải đo và điều kiện vận hành thực tế.

Nhà cung cấp cũng cần có khả năng cung cấp catalogue, thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn theo yêu cầu dự án.

Khả năng hỗ trợ xử lý sự cố cũng rất quan trọng. Nhiều trường hợp số đo sai không xuất phát từ đồng hồ mà do đấu ngược cổng, rò ống, tắc ống, nước ngưng hoặc điểm lấy áp không phù hợp.

Hồ sơ hiệu chuẩn và nghiệm thu

Chứng chỉ hiệu chuẩn cần thể hiện rõ model, số sê-ri, dải đo, các điểm kiểm tra, sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không hoàn toàn thay thế chứng chỉ hiệu chuẩn của từng thiết bị.

Chu kỳ hiệu chuẩn cần được xác định dựa trên mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp, điểm không và kết nối hai cổng áp suất.

Đối với thiết bị điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo và kết nối với hệ thống điều khiển.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp tại Khu công nghiệp Phố Nối A ở đâu?

Doanh nghiệp nên lựa chọn nhà cung cấp có kinh nghiệm trong lĩnh vực phòng sạch và HVAC, có khả năng tư vấn dải đo, phụ kiện, vị trí lắp đặt và hồ sơ hiệu chuẩn. Thiết bị phòng sạch VCR cung cấp đồng hồ chênh áp cho nhà máy và nhà thầu thi công phòng sạch tại Phố Nối A.

Có thể dùng đồng hồ đo chênh áp phòng cho lọc HEPA không?

Chỉ nên sử dụng khi dải đo và giới hạn áp suất phù hợp. Đồng hồ đo áp suất phòng thường có dải thấp hơn đáng kể so với đồng hồ theo dõi tổn thất áp qua lọc HEPA.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất tại hai cổng, kiểm tra ống dẫn, nước ngưng, phương lắp và cơ cấu điều chỉnh điểm không trước khi thay thiết bị.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo và hệ thống quản lý chất lượng. Nhà máy nên xác định chu kỳ theo đánh giá rủi ro và lịch sử ổn định của thiết bị.

Đồng hồ chênh áp có đo được cấp sạch không?

Không. Đồng hồ chỉ đo sự khác biệt áp suất. Cấp sạch phải được xác định bằng đo tiểu phân và các phép kiểm tra môi trường phù hợp.

Liên hệ tư vấn đồng hồ chênh áp tại Phố Nối A

Khi yêu cầu báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ chênh áp cho phòng sạch, AHU, hệ thống HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Phố Nối A.

Việc xác định đúng yêu cầu ngay từ đầu giúp lựa chọn đúng model, giảm thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
