Vì sao cần theo dõi chênh áp qua lọc?

Trong hệ thống HVAC phòng sạch, không khí trước khi cấp vào khu vực sạch thường phải đi qua nhiều cấp lọc như pre-filter, medium filter, HEPA hoặc ULPA. Sau một thời gian vận hành, bụi và hạt lơ lửng bị giữ lại trên bề mặt vật liệu lọc. Khi lượng bụi tích tụ tăng, không khí đi qua lọc khó hơn, làm chênh áp qua lọc tăng dần.

Đây là lý do đồng hồ chênh áp lọc thường được lắp trước và sau bộ lọc. Thiết bị cho biết mức trở lực hiện tại của lọc, từ đó giúp kỹ thuật viên đánh giá lọc còn đang làm việc bình thường hay đã đến giai đoạn cần vệ sinh, kiểm tra hoặc thay thế.

Nói cách khác, đồng hồ chênh áp không “nhìn thấy” bụi bên trong lọc, nhưng nó phản ánh mức độ cản trở dòng khí do bụi tích tụ gây ra.

Đồng hồ chênh áp lọc hoạt động như thế nào?

Đồng hồ chênh áp lọc là thiết bị đo sự chênh lệch áp suất giữa hai phía của bộ lọc. Một đầu lấy áp được đặt trước lọc, đầu còn lại đặt sau lọc.

Khi lọc còn sạch, không khí đi qua tương đối dễ, mức chênh áp ở ngưỡng ban đầu theo thiết kế. Khi lọc bám bụi, đường đi của không khí bị cản trở, áp suất phía trước lọc tăng cao hơn so với phía sau lọc. Kết quả là giá trị chênh áp trên đồng hồ tăng lên.

Về nguyên tắc:

Lọc càng bẩn → trở lực càng lớn → chênh áp càng tăng

Tuy nhiên, cần hiểu đúng rằng chênh áp tăng không phải lúc nào cũng đồng nghĩa với việc phải thay lọc ngay. Cần so sánh với giá trị ban đầu, giới hạn cảnh báo, giới hạn thay lọc và điều kiện vận hành thực tế của hệ thống.

Khi nào chênh áp cho thấy lọc cần thay?

Mỗi loại lọc thường có hai thông số quan trọng: initial pressure drop và final pressure drop.

Initial pressure drop là chênh áp ban đầu khi lọc còn mới, được đo ở lưu lượng gió thiết kế.

Final pressure drop là mức chênh áp cuối cùng hoặc mức trở lực giới hạn. Khi lọc đạt đến ngưỡng này, lọc được xem là đã gần hết khả năng làm việc kinh tế/kỹ thuật và nên được thay theo khuyến nghị. Một số tài liệu kỹ thuật HVAC cũng nhấn mạnh ngưỡng chênh áp cao nên được xác định theo mức giảm áp tối đa do nhà sản xuất lọc khuyến nghị tại lưu lượng thiết kế.

Trong phòng sạch, quyết định thay lọc nên dựa trên 4 yếu tố:

Yếu tố theo dõi Ý nghĩa Hành động gợi ý
Chênh áp tăng dần theo thời gian Lọc đang tích bụi bình thường Tiếp tục ghi nhận và theo dõi xu hướng
Chênh áp vượt ngưỡng cảnh báo Lọc có dấu hiệu gần tắc hoặc lưu lượng bị ảnh hưởng Kiểm tra lưu lượng, quạt, damper, tình trạng lọc
Chênh áp đạt ngưỡng thay lọc Lọc đã đến giới hạn vận hành theo thiết kế/nhà sản xuất Lên kế hoạch thay lọc
Chênh áp tăng đột ngột Có thể do lọc tắc nhanh, damper đóng, lỗi quạt hoặc ống lấy áp Kiểm tra nguyên nhân trước khi kết luận

Điểm quan trọng là không nên chỉ nhìn một giá trị đơn lẻ. Cần theo dõi xu hướng tăng của chênh áp theo tuần, tháng hoặc theo số giờ vận hành.

Không nên thay lọc chỉ dựa vào thời gian

Nhiều đơn vị vẫn thay lọc theo lịch cố định, ví dụ 6 tháng hoặc 12 tháng. Cách này dễ quản lý nhưng chưa chắc tối ưu. Nếu môi trường ít bụi, thay quá sớm sẽ gây lãng phí. Nếu môi trường tải bụi cao, đợi đến đúng lịch mới thay có thể khiến lọc quá tải, giảm lưu lượng gió và ảnh hưởng đến cấp sạch.

Theo dõi bằng đồng hồ chênh áp giúp việc thay lọc dựa trên tình trạng thực tế hơn. Khi dữ liệu chênh áp được ghi nhận đều đặn, đội vận hành có thể biết lọc đang bẩn nhanh hay chậm, từ đó điều chỉnh lịch bảo trì hợp lý.

Đây cũng là cách giúp tránh hai tình huống thường gặp: thay lọc quá sớm khi lọc vẫn còn dùng tốt, hoặc thay quá muộn khi lọc đã gây cản trở dòng khí và làm hệ thống HVAC phải hoạt động nặng hơn.

Chênh áp cao có phải lúc nào cũng do lọc bẩn?

Không hoàn toàn. Chênh áp qua lọc tăng thường liên quan đến việc lọc bám bụi, nhưng vẫn cần kiểm tra các nguyên nhân khác trước khi kết luận.

Một số nguyên nhân có thể làm chỉ số chênh áp bất thường gồm:

  • Ống lấy áp bị gập, tắc hoặc rò khí.
  • Đấu sai cổng High/Low của đồng hồ.
  • Damper đóng một phần làm thay đổi lưu lượng.
  • Quạt hoạt động sai chế độ.
  • Lưu lượng gió không đúng với điều kiện đo ban đầu.
  • Lọc lắp sai chiều hoặc bị biến dạng.
  • Cửa thăm, gioăng, khung lọc không kín.
  • Đồng hồ chưa chỉnh zero hoặc chưa hiệu chuẩn.

Vì vậy, khi chênh áp tăng cao, bước đầu tiên nên là kiểm tra toàn bộ điều kiện đo và trạng thái HVAC. Nếu các yếu tố này bình thường, khi đó mới đánh giá lọc có thể đã bẩn hoặc gần đến thời điểm thay.

Chênh áp thấp bất thường cũng cần chú ý

Không chỉ chênh áp cao, chênh áp thấp bất thường cũng là dấu hiệu cần kiểm tra. Nếu lọc đã sử dụng lâu nhưng chênh áp không tăng, hoặc giảm đột ngột so với dữ liệu trước đó, có thể hệ thống đang gặp vấn đề.

Một số khả năng gồm lọc bị rách, hở gioăng, lắp không kín, sai vị trí lấy áp hoặc lưu lượng gió giảm. Với HEPA/ULPA trong phòng sạch, tình trạng rò rỉ qua lọc nguy hiểm hơn việc lọc bẩn, vì không khí có thể đi qua khe hở mà không được lọc đúng cấp.

Do đó, chênh áp thấp bất thường không nên được hiểu là “lọc còn rất tốt”. Cần kết hợp kiểm tra lưu lượng gió, kiểm tra rò rỉ lọc và đánh giá cấp sạch theo yêu cầu vận hành.

Cách ghi nhận dữ liệu chênh áp để quyết định thay lọc

Để dùng đồng hồ chênh áp hiệu quả, nên xây dựng thói quen ghi nhận dữ liệu định kỳ. Mỗi điểm lọc cần có thông tin tối thiểu gồm mã vị trí, loại lọc, ngày lắp mới, chênh áp ban đầu, ngưỡng cảnh báo, ngưỡng thay lọc và lịch sử đo.

Khi thay lọc mới, nên ghi lại chênh áp ban đầu ở điều kiện lưu lượng gió ổn định. Đây là mốc tham chiếu quan trọng cho các lần đo sau.

Trong quá trình vận hành, nếu chênh áp tăng đều, đó thường là diễn biến bình thường. Nếu tăng nhanh bất thường, cần kiểm tra tải bụi đầu vào, tình trạng pre-filter và chế độ vận hành của AHU/FFU. Nếu đạt ngưỡng thay lọc, cần lập kế hoạch thay để tránh ảnh hưởng đến lưu lượng gió, cấp sạch và tiêu thụ năng lượng.

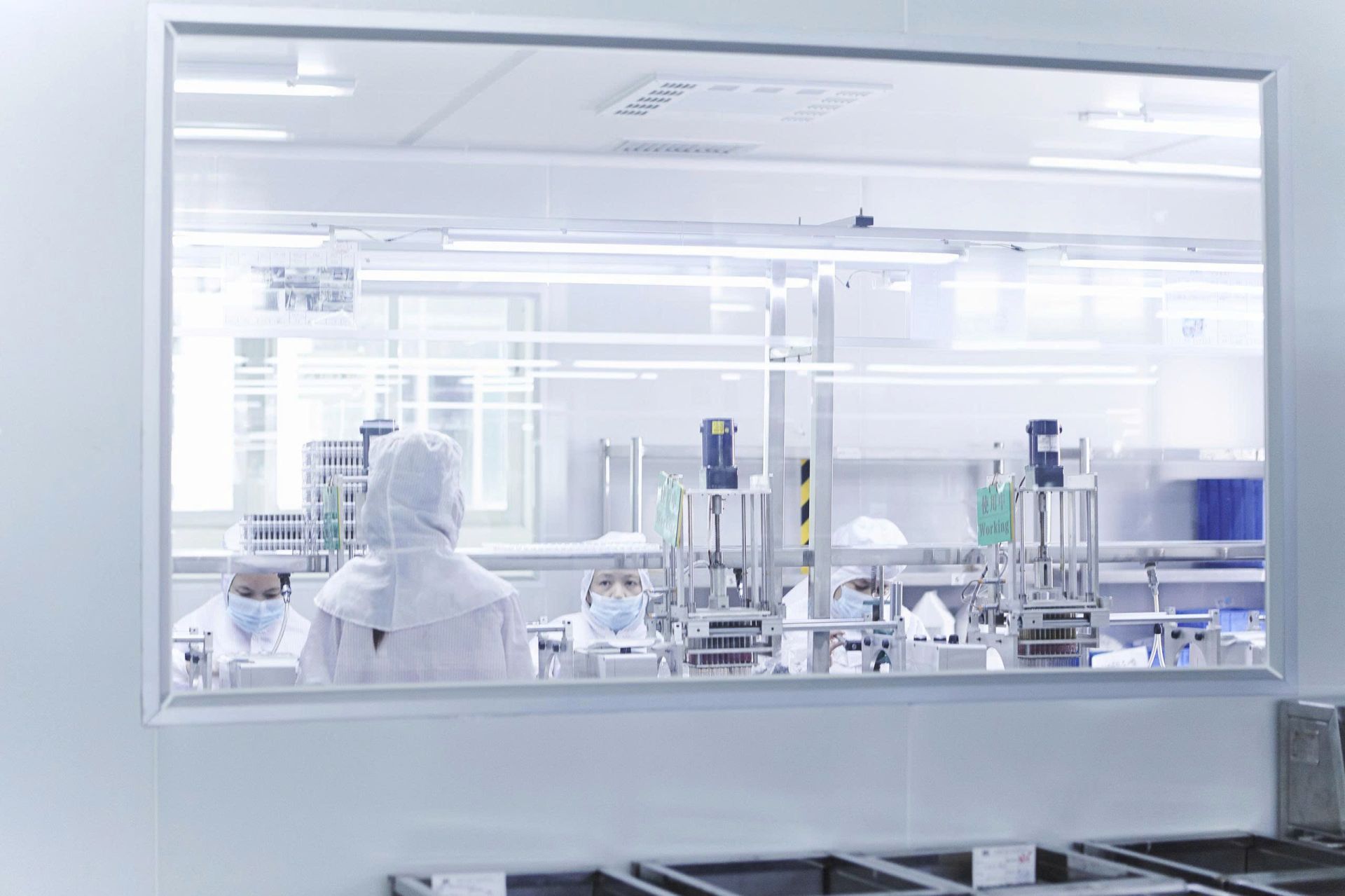

Ứng dụng thực tế trong phòng sạch

Tại AHU, đồng hồ chênh áp có thể dùng để theo dõi pre-filter và medium filter. Hai cấp lọc này nếu bị bẩn quá nhanh sẽ làm giảm hiệu suất toàn hệ thống, đồng thời khiến HEPA phía sau chịu tải nhiều hơn.

Tại HEPA Box hoặc FFU, đồng hồ chênh áp giúp theo dõi trở lực qua lọc cuối. Đây là vị trí quan trọng vì lọc HEPA/ULPA trực tiếp ảnh hưởng đến chất lượng không khí cấp vào phòng sạch.

Trong các khu vực sản xuất dược phẩm, thực phẩm chức năng, mỹ phẩm, điện tử hoặc phòng thí nghiệm, dữ liệu chênh áp qua lọc còn giúp đội vận hành chứng minh rằng hệ thống đang được theo dõi và bảo trì có cơ sở, thay vì chỉ xử lý khi xảy ra sự cố.

Sản phẩm đồng hồ chênh áp VCR

VCR hiện cung cấp các dòng đồng hồ chênh áp với nhiều dải đo phổ biến như -60–60 Pa, 0–60 Pa, 0–250 Pa, 0–500 Pa và 0–750 Pa, phù hợp cho cả ứng dụng đo chênh áp phòng và theo dõi chênh áp qua lọc. Với khu vực phòng sạch, airlock, hành lang sạch hoặc phòng áp suất âm, người dùng có thể lựa chọn dải đo thấp để dễ quan sát biến động áp suất. Với các vị trí theo dõi pre-filter, HEPA, AHU hoặc FFU, các dải đo cao hơn sẽ phù hợp hơn để đánh giá trở lực lọc trong quá trình vận hành. Ngoài đồng hồ, VCR còn có các phụ kiện đi kèm như hộp lắp đồng hồ chênh áp dùng cho panel, mặt lắp cho AHU, đế lắp trên đường ống và ống mềm, giúp việc lắp đặt đồng bộ, gọn gàng và thuận tiện cho bảo trì.

Đồng hồ chênh áp phòng sạch: Cách đọc và hiệu chuẩn đúng chuẩn ISO

FAQs

1. Chênh áp qua lọc tăng có nghĩa là phải thay lọc ngay không?

Không nhất thiết. Chênh áp tăng cho thấy lọc đang bám bụi hoặc trở lực tăng. Chỉ nên thay khi giá trị đạt ngưỡng thay lọc theo thiết kế, khuyến nghị nhà sản xuất hoặc quy trình vận hành đã được phê duyệt.

2. Có thể dùng đồng hồ chênh áp để kiểm tra lọc HEPA bị rò không?

Không đủ. Đồng hồ chênh áp có thể gợi ý bất thường, nhưng kiểm tra rò rỉ HEPA cần phương pháp chuyên dụng như leak test theo quy trình phù hợp. Chênh áp không thay thế cho kiểm tra rò rỉ lọc.

3. Vì sao phải ghi nhận chênh áp ban đầu sau khi thay lọc?

Vì chênh áp ban đầu là mốc so sánh cho toàn bộ vòng đời lọc. Nếu không có dữ liệu này, rất khó biết lọc đang bẩn nhanh hay chậm, và khó xác định thời điểm thay lọc tối ưu.

4. Có nên chỉ thay lọc theo lịch định kỳ không?

Không nên chỉ dựa vào lịch. Lịch thay lọc cần kết hợp với dữ liệu chênh áp, lưu lượng gió, tình trạng cấp sạch, kết quả kiểm tra lọc và điều kiện vận hành thực tế.

Kết luận

Đồng hồ chênh áp lọc là công cụ quan trọng để xác định thời điểm thay lọc trong phòng sạch một cách có cơ sở. Khi bụi tích tụ, trở lực lọc tăng và chênh áp qua lọc thay đổi. Theo dõi xu hướng này giúp đội vận hành biết khi nào lọc còn ổn định, khi nào cần kiểm tra và khi nào nên thay.

Tuy nhiên, chênh áp không phải là chỉ số duy nhất. Quyết định thay lọc cần dựa trên ngưỡng thiết kế, khuyến nghị nhà sản xuất, lưu lượng gió, tình trạng HEPA/ULPA, kết quả kiểm tra rò rỉ và yêu cầu vận hành của từng phòng sạch. Dùng đúng cách, đồng hồ chênh áp giúp giảm lãng phí, tránh thay lọc quá muộn và duy trì hệ thống HVAC phòng sạch ổn định hơn.
