Chênh áp phòng dao động không chỉ đến từ cửa

Trong phòng sạch, cửa mở là nguyên nhân dễ nhận thấy nhất khiến áp suất thay đổi. Tuy nhiên, khi cửa luôn đóng, chênh áp phòng dao động vẫn có thể xuất hiện do nhiều yếu tố khác trong hệ thống.

Chênh áp phòng là hiệu số áp suất giữa hai không gian, chẳng hạn phòng sạch và hành lang, phòng sản xuất và airlock, hoặc hai khu vực có cấp kiểm soát khác nhau. Thông số này hỗ trợ nhận biết hướng dịch chuyển của không khí. Khi phòng duy trì áp suất dương, không khí có xu hướng đi từ phòng ra ngoài. Khi phòng duy trì áp suất âm, không khí được giữ theo hướng đi vào phòng.

Vì vậy, chỉ số dao động cần được xem như tín hiệu vận hành. Một vài dao động nhỏ có thể là phản ứng bình thường của hệ HVAC. Dao động lớn, lặp lại hoặc vượt giới hạn vận hành lại cho thấy hệ thống cần được kiểm tra kỹ hơn.

Biến động từ hệ thống HVAC

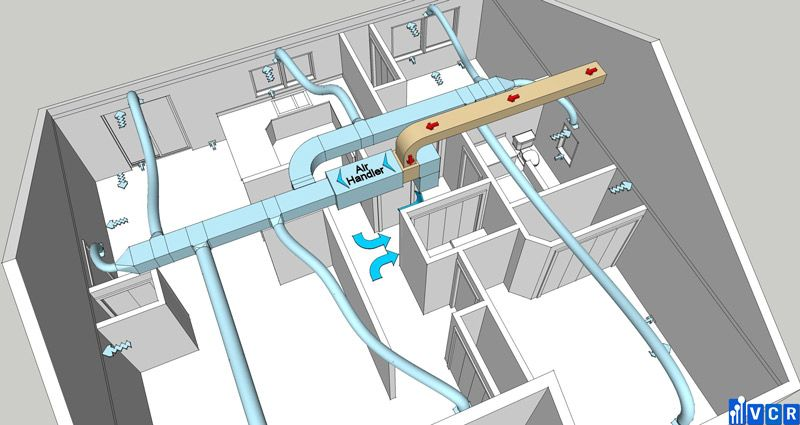

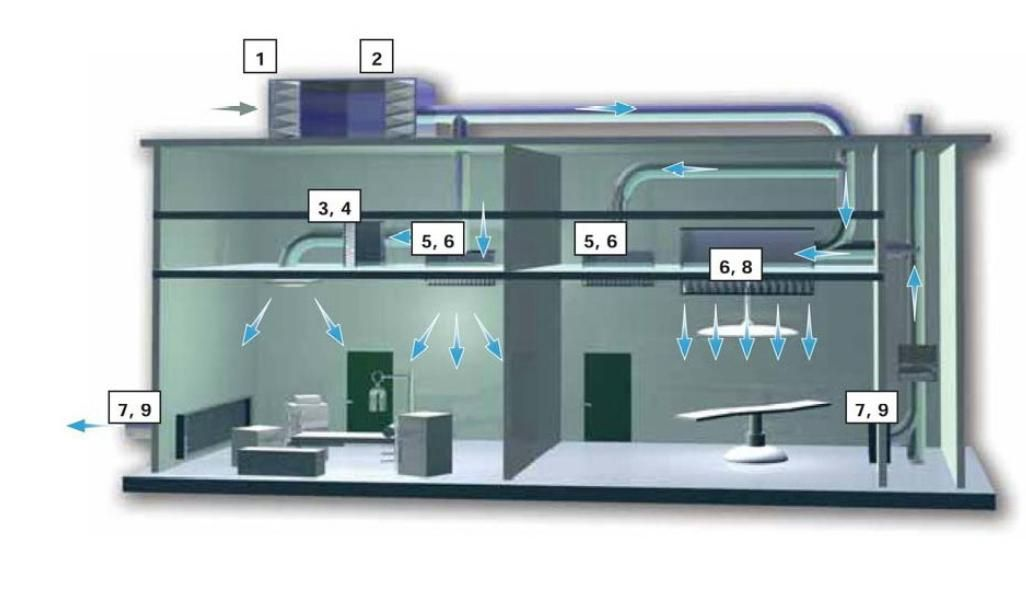

Nguyên nhân phổ biến đầu tiên nằm ở hệ thống cấp – hồi gió. Áp suất phòng được tạo ra từ sự cân bằng giữa lưu lượng gió cấp, gió hồi và gió xả. Khi một trong các yếu tố này thay đổi, chênh áp phòng cũng thay đổi theo.

Quạt AHU, FFU hoặc quạt hút có thể thay đổi tốc độ theo chế độ vận hành. Damper có thể điều chỉnh tự động hoặc dao động quanh vị trí cân bằng. Bộ điều khiển lưu lượng có thể phản hồi chậm khi tải phòng thay đổi. Những thay đổi này thường tạo ra dao động nhẹ trên đồng hồ, ngay cả khi cửa không mở.

Trong một số hệ thống, áp suất phòng còn bị ảnh hưởng bởi áp suất hành lang hoặc khu vực tham chiếu. Khi hành lang có nhiều phòng cùng xả/cấp gió, áp suất nền của hành lang thay đổi và làm chỉ số giữa phòng – hành lang dao động theo.

Lọc bẩn làm thay đổi cân bằng gió

Lọc trong AHU, HEPA Box hoặc FFU có thể ảnh hưởng đến áp suất phòng. Khi lọc tích bụi, trở lực tăng, lưu lượng gió qua lọc có thể thay đổi. Nếu hệ thống chưa bù lưu lượng kịp, áp suất phòng sẽ dao động hoặc giảm dần theo thời gian.

Điểm cần phân biệt rõ là chênh áp phòng khác với chênh áp bộ lọc. Chênh áp phòng đo giữa hai không gian. Chênh áp bộ lọc đo trước và sau lọc, phản ánh trở lực của dòng khí qua vật liệu lọc. Hai thông số có liên quan trong vận hành HVAC, nhưng không mang cùng ý nghĩa.

Nhóm nguyên nhân Biểu hiện thường gặp Hướng kiểm tra
HVAC dao động Áp phòng tăng giảm theo chu kỳ Kiểm tra quạt, damper, điều khiển lưu lượng
Lọc tăng trở lực Áp phòng giảm dần hoặc khó ổn định Kiểm tra chênh áp qua lọc, lưu lượng gió
Điểm lấy áp nhiễu Kim dao động nhanh, khó đọc Kiểm tra vị trí đầu lấy áp
Ống áp có vấn đề Chỉ số chậm, lệch hoặc bất thường Kiểm tra ống gập, rò, tắc, đọng ẩm
Đồng hồ sai zero Giá trị lệch dù hệ thống ổn định Kiểm tra zero và hiệu chuẩn

Điểm lấy áp ảnh hưởng trực tiếp đến kết quả đo

Điểm lấy áp là yếu tố dễ bị bỏ qua. Đồng hồ chênh áp đo áp suất thông qua ống dẫn từ hai vị trí lấy áp. Nếu đầu lấy áp đặt gần miệng gió cấp, gần khe hồi, sát cửa, gần vùng xoáy khí hoặc nơi có dòng khí thổi trực tiếp, số đo có thể dao động mạnh dù áp suất trung bình của phòng khá ổn định.

Áp suất dùng để theo dõi phòng sạch nên đại diện cho áp suất tĩnh của không gian. Khi điểm lấy áp nằm trong vùng nhiễu động, đồng hồ sẽ ghi nhận biến động cục bộ thay vì phản ánh trạng thái chung của phòng.

Đường ống lấy áp cũng tác động đến kết quả. Ống quá dài, bị gập, rò khí, tắc bụi hoặc đọng ẩm có thể làm tín hiệu áp truyền về đồng hồ chậm, lệch hoặc dao động. Với các mức áp thấp tính bằng Pa, các lỗi nhỏ này vẫn tạo ra khác biệt đáng kể trên mặt đồng hồ.

Hoạt động bên trong phòng cũng làm áp suất thay đổi

Cửa đóng không có nghĩa là phòng ở trạng thái tĩnh tuyệt đối. Người thao tác, thiết bị sản xuất, tủ hút, pass box, quạt cục bộ hoặc thiết bị sinh nhiệt đều có thể làm thay đổi phân bố khí trong phòng.

Khi thiết bị vận hành theo chu kỳ, dòng khí trong phòng thay đổi theo. Nếu phòng có exhaust cục bộ hoặc thiết bị hút khí ra ngoài, chênh áp có thể giảm ở một số thời điểm. Nếu có thiết bị cấp khí hoặc tạo dòng khí phụ, chỉ số có thể tăng hoặc dao động.

Trong phòng sạch nhỏ, tác động này càng rõ vì thể tích phòng hạn chế. Một thay đổi nhỏ về lưu lượng cũng đủ làm áp suất phòng dịch chuyển trong vài Pa.

Đồng hồ chênh áp chưa được chỉnh zero hoặc chọn sai dải đo

Một nguyên nhân khác đến từ chính thiết bị đo. Đồng hồ chưa được đưa về điểm 0 sau lắp đặt, lắp sai tư thế, đấu nhầm cổng High/Low hoặc dùng dải đo quá rộng đều có thể khiến người vận hành khó đánh giá chính xác mức dao động.

Với phòng sạch, dải đo chênh áp cần phù hợp với giá trị thiết kế và phạm vi vận hành bình thường. Dải đo quá rộng làm biến động nhỏ khó quan sát. Dải đo quá hẹp khiến đồng hồ dễ tiến gần giới hạn khi hệ thống thay đổi. Vì vậy, việc chọn dải đo nên dựa trên chênh áp thiết kế, mức cảnh báo, độ phân giải mong muốn và điều kiện vận hành thực tế.

Theo dõi xu hướng thay vì nhìn một thời điểm

Một chỉ số tại một thời điểm chỉ phản ánh trạng thái tức thời. Với hiện tượng chênh áp phòng dao động, dữ liệu theo xu hướng có giá trị hơn nhiều.

Nếu chênh áp dao động theo chu kỳ, nguyên nhân có thể liên quan đến điều khiển quạt, damper hoặc chế độ HVAC. Nếu giá trị giảm dần trong nhiều ngày, cần xem xét tải lọc, lưu lượng cấp – hồi và độ kín phòng. Nếu dao động xuất hiện sau khi bảo trì, khả năng nằm ở thay đổi damper, thay lọc, chỉnh quạt hoặc tác động đến đường ống lấy áp.

Việc ghi nhận thời điểm đo, trạng thái HVAC, tình trạng cửa, hoạt động thiết bị và giá trị chênh áp giúp đội vận hành xác định nguyên nhân có hệ thống hơn.

Giải pháp đồng hồ chênh áp VCR

Với các khu vực cần theo dõi chênh áp phòng, VCR cung cấp các dòng đồng hồ chênh áp có dải đo phù hợp cho phòng sạch, hành lang, airlock, phòng áp suất dương và phòng áp suất âm. Các dải đo như -60–60 Pa hoặc 0–60 Pa thường được lựa chọn cho ứng dụng áp phòng, trong khi các dải cao hơn phù hợp hơn với theo dõi chênh áp qua lọc hoặc cụm HVAC.

Ngoài đồng hồ, VCR có các phụ kiện hỗ trợ lắp đặt như hộp lắp đồng hồ chênh áp dùng cho panel, mặt lắp cho AHU, đế lắp trên đường ống và ống mềm. Phụ kiện phù hợp giúp vị trí lắp gọn hơn, hạn chế lỗi đường ống lấy áp và thuận tiện cho kiểm tra sau này.

Khi xử lý hiện tượng chênh áp dao động, đồng hồ chỉ là một phần của giải pháp. Giá trị đo có ý nghĩa hơn khi kết hợp đúng dải đo, đúng điểm lấy áp, đường ống ổn định và quy trình ghi nhận dữ liệu rõ ràng.

Kết luận

Chênh áp phòng dao động dù cửa luôn đóng có thể xuất phát từ HVAC, lọc, điểm lấy áp, đường ống đo, hoạt động thiết bị trong phòng hoặc tình trạng của đồng hồ. Vì vậy, hiện tượng này nên được đánh giá theo hệ thống thay vì chỉ nhìn vào cửa.

Cách tiếp cận hiệu quả là đối chiếu chỉ số chênh áp với lưu lượng gió, trạng thái quạt, damper, lọc, vị trí lấy áp và xu hướng vận hành theo thời gian. Khi dữ liệu đo đáng tin cậy, đồng hồ chênh áp trở thành công cụ quan trọng để nhận biết sớm mất cân bằng áp suất trong phòng sạch.

FAQs

1. Cửa đóng kín nhưng chênh áp vẫn dao động có bình thường không?

Dao động nhỏ có thể xuất hiện do HVAC điều chỉnh lưu lượng, quạt thay đổi tốc độ hoặc áp suất khu vực tham chiếu thay đổi. Dao động lớn hoặc vượt giới hạn vận hành cần được kiểm tra.

2. Chênh áp phòng dao động có phải do HEPA bị lỗi không?

Không thể kết luận trực tiếp. HEPA hoặc lọc bẩn có thể ảnh hưởng đến lưu lượng và áp phòng, nhưng tính toàn vẹn của HEPA cần được đánh giá bằng phương pháp kiểm tra phù hợp riêng.

3. Vì sao đồng hồ chênh áp dao động nhanh liên tục?

Nguyên nhân thường liên quan đến điểm lấy áp đặt trong vùng nhiễu động, gần miệng gió, ống áp bị rung, rò, gập hoặc hệ thống HVAC dao động theo chu kỳ điều khiển.

4. Khi nào nên kiểm tra lại đồng hồ chênh áp?

Nên kiểm tra khi đồng hồ không về 0, chỉ số dao động bất thường, giá trị lệch sau bảo trì HVAC, sau thay lọc hoặc khi có nghi ngờ ống lấy áp bị tắc, rò, gập.
