Nhu cầu sử dụng đồng hồ chênh áp tại Khu công nghiệp Thăng Long

Khu công nghiệp Thăng Long, thường được biết đến với tên Thang Long Industrial Park I, nằm tại khu vực Đông Anh, Hà Nội. Đây là khu công nghiệp tập trung nhiều doanh nghiệp sản xuất, trong đó có các tập đoàn và nhà cung cấp thuộc lĩnh vực điện tử, linh kiện, cơ khí, thiết bị công nghiệp và công nghiệp hỗ trợ. Danh sách doanh nghiệp trong khu công nghiệp có những tên tuổi như Canon, Denso, Yamaha, HOYA và nhiều doanh nghiệp sản xuất của Nhật Bản.

Đối với các nhà máy có phòng sạch, khu vực lắp ráp chính xác, phòng kiểm soát bụi hoặc hệ thống xử lý không khí trung tâm, chênh lệch áp suất là một trong những thông số cần được theo dõi thường xuyên.

Đồng hồ đo chênh áp có thể được sử dụng để giám sát áp suất giữa hai phòng, giữa phòng sạch và hành lang, trước và sau màng lọc hoặc giữa hai vị trí trong hệ thống đường ống gió.

Thiết bị giúp nhân viên vận hành nhận biết những biến động liên quan đến lưu lượng gió, trạng thái cửa, tình trạng lọc và sự cân bằng của hệ thống HVAC. Nếu lựa chọn không đúng dải đo hoặc lắp đặt không phù hợp, đồng hồ có thể vẫn hoạt động nhưng giá trị hiển thị không đủ rõ hoặc không phản ánh chính xác điều kiện cần kiểm soát.

Vì vậy, nhà máy và nhà thầu thi công phòng sạch tại Khu công nghiệp Thăng Long cần lựa chọn nhà cung cấp không chỉ có sản phẩm phù hợp mà còn có khả năng tư vấn theo ứng dụng thực tế.

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị đo sự khác biệt áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng được nối đến các vị trí cần đo bằng ống dẫn áp.

Giá trị hiển thị trên đồng hồ là hiệu số giữa hai mức áp suất. Thiết bị không đo trực tiếp độ sạch, số lượng hạt bụi hoặc lưu lượng không khí.

Trong phòng sạch, đồng hồ thường được sử dụng để theo dõi áp suất giữa các khu vực. Trong AHU hoặc hộp lọc, thiết bị được dùng để đo tổn thất áp suất qua màng lọc.

Đồng hồ chênh áp có thể là loại cơ dạng kim hoặc loại điện tử. Đồng hồ dạng kim phù hợp với việc quan sát tại chỗ. Đồng hồ điện tử có thể hiển thị số, phát cảnh báo hoặc truyền tín hiệu về PLC và hệ thống quản lý tòa nhà.

Vì sao nhà máy cần kiểm soát chênh áp?

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Nguyên lý này được sử dụng để thiết lập hướng di chuyển của không khí giữa các phòng.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn không gian liền kề. Khi cửa mở hoặc có khe hở, luồng khí có xu hướng đi ra ngoài thay vì để không khí chưa được kiểm soát đi vào.

Trong khu vực cần kiểm soát bụi, hóa chất hoặc chất có nguy cơ phát tán, phòng có thể được duy trì ở áp suất thấp hơn khu vực xung quanh. Mục tiêu là hạn chế tác nhân ô nhiễm thoát ra ngoài.

Tuy nhiên, giá trị chênh áp không nên được xác định theo một con số cố định áp dụng cho mọi công trình. Thông số này cần dựa trên quy trình sản xuất, mức độ sạch, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, hồi gió và yêu cầu kiểm soát nhiễm.

Đồng hồ chênh áp giúp người vận hành xác nhận rằng điều kiện thực tế vẫn nằm trong giới hạn thiết kế. Thiết bị không tự điều chỉnh áp suất nếu không được tích hợp với bộ điều khiển, biến tần hoặc hệ thống tự động hóa.

Ứng dụng trong phòng sạch

Tại nhà máy trong Khu công nghiệp Thăng Long, đồng hồ chênh áp có thể được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa hai phòng có cấp độ sạch khác nhau.

Đồng hồ thường được bố trí tại vị trí dễ quan sát, gần cửa ra vào nhưng không quá gần miệng cấp gió. Đầu lấy áp cần đại diện cho áp suất tĩnh của phòng, tránh khu vực có dòng khí tốc độ cao hoặc nhiễu động mạnh.

Khi chênh áp thấp hơn giới hạn, nhà máy cần kiểm tra trạng thái cửa, độ kín của vách, lưu lượng cấp gió, lưu lượng hồi gió, van điều chỉnh và hoạt động của quạt.

Nếu chênh áp tăng cao bất thường, nguyên nhân có thể đến từ van hồi gió bị đóng, lưu lượng cấp tăng, đường hồi bị cản trở hoặc trạng thái cửa thay đổi.

Đồng hồ chỉ cung cấp một phần thông tin. Việc phân tích cần kết hợp với trạng thái HVAC, vị trí cửa, lưu lượng gió và điều kiện vận hành của dây chuyền.

Ứng dụng theo dõi lọc HEPA

Đồng hồ đo chênh áp thường được lắp trước và sau màng lọc HEPA để theo dõi mức tổn thất áp suất.

Khi không khí đi qua vật liệu lọc, lọc tạo ra sức cản. Khi bụi tích tụ trong quá trình sử dụng, sức cản có thể tăng và làm giá trị chênh áp thay đổi.

Việc ghi nhận giá trị ban đầu của lọc mới là rất quan trọng. Nhà máy nên đo khi lọc đã được lắp đúng, hệ thống ổn định và lưu lượng gió đạt điều kiện vận hành bình thường.

Trong quá trình sử dụng, giá trị mới được so sánh với dữ liệu ban đầu và mức tổn thất cuối do nhà sản xuất lọc khuyến nghị. Cách theo dõi theo xu hướng thường có giá trị hơn việc chỉ kiểm tra một con số tại một thời điểm.

Chênh áp cao không tự động có nghĩa là lọc đã hỏng. Nguyên nhân có thể do bụi bám, lưu lượng gió tăng, đường lấy áp bị tắc hoặc sai vị trí đo.

Chênh áp thấp cũng không chứng minh lọc còn tốt. Lọc bị rách, lắp không kín hoặc xuất hiện dòng khí đi tắt có thể làm sức cản giảm nhưng khả năng giữ hạt không còn đáp ứng yêu cầu.

Do đó, đánh giá lọc HEPA cần kết hợp với kiểm tra rò rỉ, đo vận tốc gió, lưu lượng gió và các phép thử liên quan.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường có nhiều cấp lọc như lọc thô, lọc trung gian và lọc tinh. Mỗi cấp lọc có sức cản ban đầu và giới hạn thay thế khác nhau.

Đồng hồ chênh áp giúp bộ phận bảo trì theo dõi tình trạng bám bụi của từng cấp lọc. Khi sức cản tăng, lưu lượng gió có thể giảm nếu hệ thống quạt không tự động bù áp.

Không nên dùng một dải đo giống nhau cho tất cả cấp lọc. Lọc thô, lọc túi, lọc tinh và lọc HEPA có đặc tính tổn thất áp suất khác nhau.

Nếu dải đo quá lớn, kim chỉ dịch chuyển rất ít và người vận hành khó phát hiện sự thay đổi. Nếu dải đo quá nhỏ, kim có thể vượt toàn thang hoặc thiết bị làm việc ngoài phạm vi phù hợp.

Đường ống dẫn áp cần được lắp chắc chắn, không gập, không rò rỉ và không để nước ngưng tích tụ. Hai đầu lấy áp cần được bố trí đúng trước và sau cấp lọc cần theo dõi.

Ứng dụng trên thiết bị phòng sạch

Ngoài phòng và AHU, đồng hồ chênh áp còn được sử dụng trên buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học và hộp lọc HEPA.

Trên buồng chuyển hàng động, đồng hồ có thể theo dõi tổn thất áp qua lọc hoặc điều kiện áp suất trong khoang.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được sử dụng để giám sát tình trạng lọc HEPA. Một số thiết bị cao cấp có thể dùng cảm biến điện tử để phát cảnh báo hoặc điều khiển tốc độ quạt.

Mỗi thiết bị có diện tích lọc, lưu lượng, kết cấu khoang và mức tổn thất áp suất khác nhau. Vì vậy, nhà cung cấp cần xem xét thông số thiết kế trước khi đề xuất dải đo.

Các dải đo thường được sử dụng

Đối với giám sát chênh áp phòng sạch, các dải đo thấp thường được ưu tiên vì giúp người vận hành dễ quan sát thay đổi nhỏ. Một số dải tham khảo gồm 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa.

Đối với phòng có thể vận hành ở cả áp suất âm và áp suất dương, có thể sử dụng đồng hồ hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

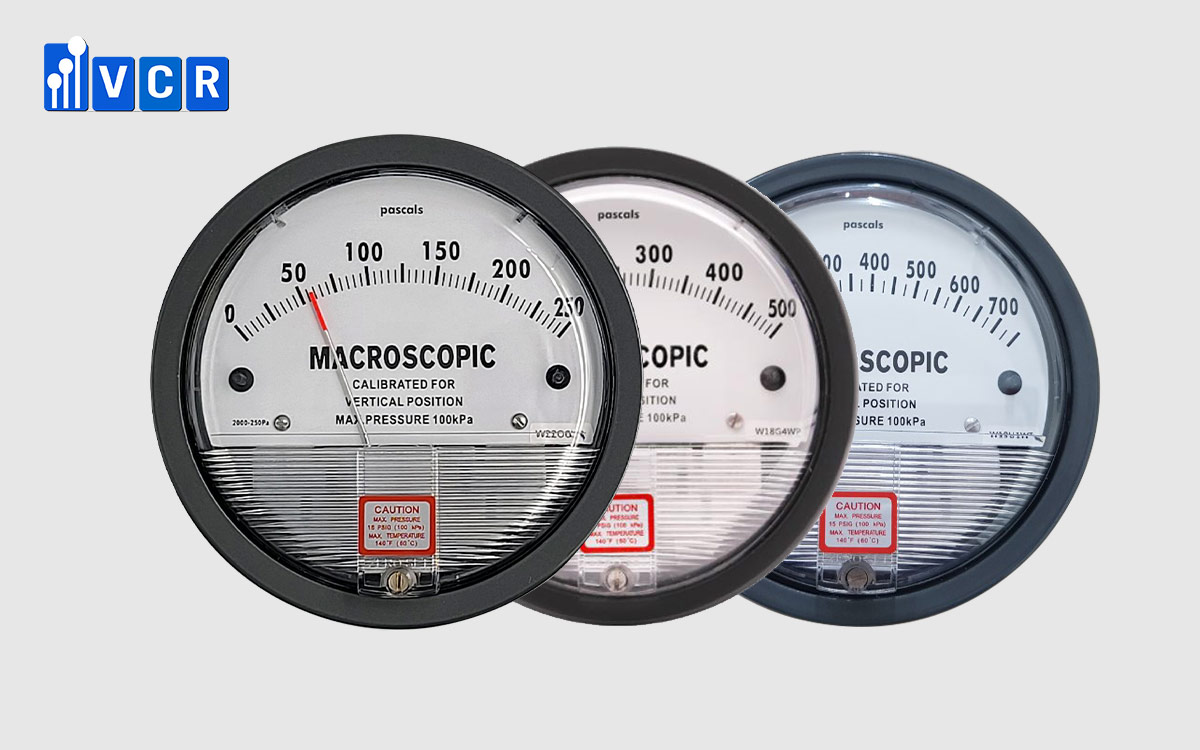

Đối với lọc HEPA và thiết bị lọc khí, có thể xem xét các dải như 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa, tùy vào sức cản thiết kế.

Đối với AHU, dải đo phải được lựa chọn theo tổn thất áp suất ban đầu, tổn thất cuối và lưu lượng vận hành của từng cấp lọc.

Dải đo phù hợp không phải là dải lớn nhất. Dải đo tốt cần đủ bao quát mức áp suất cao nhất dự kiến nhưng vẫn cho phép nhận biết rõ các biến động quan trọng.

Nên chọn đồng hồ dạng kim hay điện tử?

Đồng hồ chênh áp dạng kim phù hợp với vị trí chỉ cần đọc tại chỗ. Thiết bị có cấu tạo tương đối đơn giản, dễ quan sát và không cần nguồn điện cho chức năng hiển thị.

Loại này thường được sử dụng trên vách phòng sạch, AHU, hộp lọc và thiết bị phòng sạch.

Đồng hồ điện tử phù hợp khi nhà máy cần cảnh báo, lưu dữ liệu hoặc truyền tín hiệu. Tùy sản phẩm, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc giao thức truyền thông.

Nếu nhà máy chỉ yêu cầu nhân viên kiểm tra định kỳ, đồng hồ dạng kim có thể là giải pháp kinh tế và dễ bảo trì.

Nếu điểm đo quan trọng, cần giám sát liên tục hoặc phục vụ điều tra sai lệch, thiết bị điện tử sẽ phù hợp hơn. Tuy nhiên, cần tính thêm chi phí nguồn điện, dây tín hiệu, tủ điều khiển, lập trình và hiệu chuẩn.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Thăng Long

Có khả năng tư vấn đúng ứng dụng

Nhà cung cấp cần xác định đồng hồ được dùng để đo chênh áp phòng, theo dõi lọc HEPA, giám sát AHU hay lắp trên thiết bị phòng sạch.

Mỗi ứng dụng có điều kiện áp suất khác nhau. Việc chỉ lựa chọn theo kích thước mặt đồng hồ hoặc giá bán có thể dẫn đến sai dải đo.

Hiểu hệ thống phòng sạch và HVAC

Giá trị chênh áp chịu ảnh hưởng bởi lưu lượng cấp, lưu lượng hồi, độ kín của phòng, trạng thái cửa, van gió, quạt và tình trạng lọc.

Nhà cung cấp cần hiểu mối quan hệ giữa các yếu tố này để tư vấn đúng vị trí lấy áp, dải đo và phương pháp lắp đặt.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện dựa trên ứng dụng, yêu cầu hồ sơ và điều kiện vận hành thực tế.

Có hồ sơ kỹ thuật rõ ràng

Hồ sơ dự án có thể yêu cầu catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Nhà thầu nên thống nhất yêu cầu hồ sơ từ giai đoạn phê duyệt vật tư. Điều này giúp tránh trường hợp thiết bị đáp ứng về kỹ thuật nhưng thiếu tài liệu để nghiệm thu.

Hỗ trợ lắp đặt và xử lý sự cố

Nhiều trường hợp đồng hồ hiển thị sai không xuất phát từ bản thân thiết bị mà do đấu ngược cổng, rò ống, tắc ống, đọng nước hoặc vị trí lấy áp không phù hợp.

Nhà cung cấp có chuyên môn cần hỗ trợ sơ đồ đấu nối, kiểm tra điểm không và phân tích nguyên nhân khi giá trị không ổn định.

Có khả năng cung cấp đồng bộ

Đối với dự án phòng sạch, việc lựa chọn một đơn vị có thể cung cấp đồng hồ chênh áp cùng hộp lọc HEPA, buồng chuyển hàng, thiết bị dòng khí một chiều, khóa liên động và các thiết bị liên quan giúp giảm rủi ro sai khác về thông số.

Nhà thầu cũng thuận lợi hơn khi phối hợp bản vẽ, hồ sơ kỹ thuật, tiến độ giao hàng và dịch vụ sau bán hàng.

Chứng chỉ hiệu chuẩn và hồ sơ nghiệm thu

Chứng chỉ hiệu chuẩn cần nhận diện rõ thiết bị, model, số sê-ri, dải đo, các điểm kiểm tra, kết quả sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không hoàn toàn thay thế chứng chỉ hiệu chuẩn của từng thiết bị.

Chu kỳ hiệu chuẩn cần được xác định theo mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Không nên mặc định mọi đồng hồ đều phải áp dụng cùng một chu kỳ. Điểm đo quan trọng trong khu vực sản xuất có thể cần quản lý nghiêm ngặt hơn đồng hồ dùng để tham khảo trên hệ thống phụ trợ.

Những lỗi lắp đặt thường gặp

Lỗi phổ biến nhất là đấu ngược cổng áp suất cao và áp suất thấp. Khi đó, kim có thể không lên hoặc dịch chuyển sai hướng.

Ống dẫn áp bị gập, rò rỉ hoặc tắc cũng làm giá trị hiển thị sai lệch. Trong môi trường có độ ẩm cao, nước ngưng có thể tích tụ trong ống và gây dao động số đo.

Một số đồng hồ dạng cơ cần được lắp đúng phương. Nếu mặt đồng hồ bị nghiêng hoặc lắp không chắc chắn, điểm không có thể thay đổi.

Đầu lấy áp không nên đặt quá gần miệng cấp gió, quạt hoặc vị trí có vận tốc cao. Áp suất động tại những khu vực này có thể làm kết quả không đại diện cho áp suất tĩnh của phòng.

Kiểm tra trước khi nghiệm thu

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp và kết nối hai cổng áp suất.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ phải trở về điểm không trong giới hạn cho phép.

Sau đó, hệ thống được vận hành để xác nhận chiều dịch chuyển của kim và giá trị chênh áp thực tế.

Đối với đồng hồ điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, hiển thị và kết nối với PLC hoặc hệ thống quản lý tòa nhà.

Một thiết bị đã được hiệu chuẩn vẫn có thể chỉ sai nếu đường ống lấy áp bị rò, tắc hoặc đấu nối không đúng. Vì vậy, nghiệm thu phải kiểm tra toàn bộ vòng đo chứ không chỉ riêng đồng hồ.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp cho nhà máy tại Khu công nghiệp Thăng Long ở đâu?

Nhà máy nên chọn đơn vị có kinh nghiệm về phòng sạch và HVAC, có khả năng tư vấn dải đo, phương án lắp đặt, phụ kiện kết nối và hồ sơ hiệu chuẩn phù hợp với yêu cầu dự án.

Có thể dùng đồng hồ đo chênh áp phòng để theo dõi lọc HEPA không?

Chỉ nên sử dụng khi dải đo và giới hạn áp suất phù hợp. Trong thực tế, đồng hồ giám sát phòng thường có dải đo thấp hơn đồng hồ theo dõi lọc HEPA.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất tại hai cổng, kiểm tra ống dẫn, nước ngưng, vị trí lắp và cơ cấu điều chỉnh điểm không trước khi thay thiết bị.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo, hệ thống quản lý chất lượng và lịch sử ổn định của thiết bị. Nhà máy cần xác định chu kỳ dựa trên đánh giá rủi ro thay vì áp dụng máy móc một khoảng thời gian giống nhau.

Đồng hồ chênh áp có xác định được phòng đạt cấp sạch hay không?

Không. Thiết bị chỉ đo chênh lệch áp suất. Việc xác định cấp sạch cần thực hiện bằng đo tiểu phân và các phép kiểm tra môi trường liên quan.

Liên hệ tư vấn đồng hồ chênh áp tại Khu công nghiệp Thăng Long

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, hệ thống HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Thăng Long.

Xác định đúng yêu cầu ngay từ đầu giúp lựa chọn đúng model, hạn chế thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
