Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Thăng Long II

Khu công nghiệp Thăng Long II nằm tại tỉnh Hưng Yên, tập trung nhiều doanh nghiệp sản xuất thuộc các lĩnh vực linh kiện điện tử, cơ khí chính xác, phụ tùng ô tô và xe máy, gia công kim loại, máy móc công nghiệp, khí công nghiệp và các ngành công nghệ cao. Danh sách doanh nghiệp trong khu công nghiệp cho thấy sự hiện diện của nhiều nhà sản xuất linh kiện điện, vật liệu điện tử, thiết bị công nghiệp và sản phẩm phục vụ ngành ô tô.

Đặc điểm của những ngành sản xuất này là yêu cầu cao về môi trường làm việc, độ ổn định của nhiệt độ, độ ẩm, áp suất và mức độ kiểm soát bụi. Một số nhà máy sử dụng phòng sạch để sản xuất linh kiện điện tử, vật liệu quang học, sản phẩm y tế hoặc thực hiện các công đoạn lắp ráp chính xác.

Trong các khu vực được kiểm soát, đồng hồ đo chênh áp là thiết bị giúp xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa hai phòng, giữa phòng sạch và hành lang, trước và sau màng lọc hoặc trên các thiết bị có hệ thống lọc khí.

Giá trị chênh áp hỗ trợ nhân viên vận hành nhận biết những thay đổi liên quan đến trạng thái cửa, lưu lượng cấp và hồi gió, tình trạng quạt, van điều chỉnh và mức độ bám bụi của lọc.

Đối với nhà thầu phòng sạch và đơn vị cơ điện, lựa chọn đúng đồng hồ ngay từ giai đoạn thiết kế giúp giảm nguy cơ phải thay đổi vật tư trong quá trình nghiệm thu. Một thiết bị có thương hiệu tốt nhưng sai dải đo, sai đơn vị hoặc thiếu hồ sơ hiệu chuẩn vẫn có thể không phù hợp với dự án.

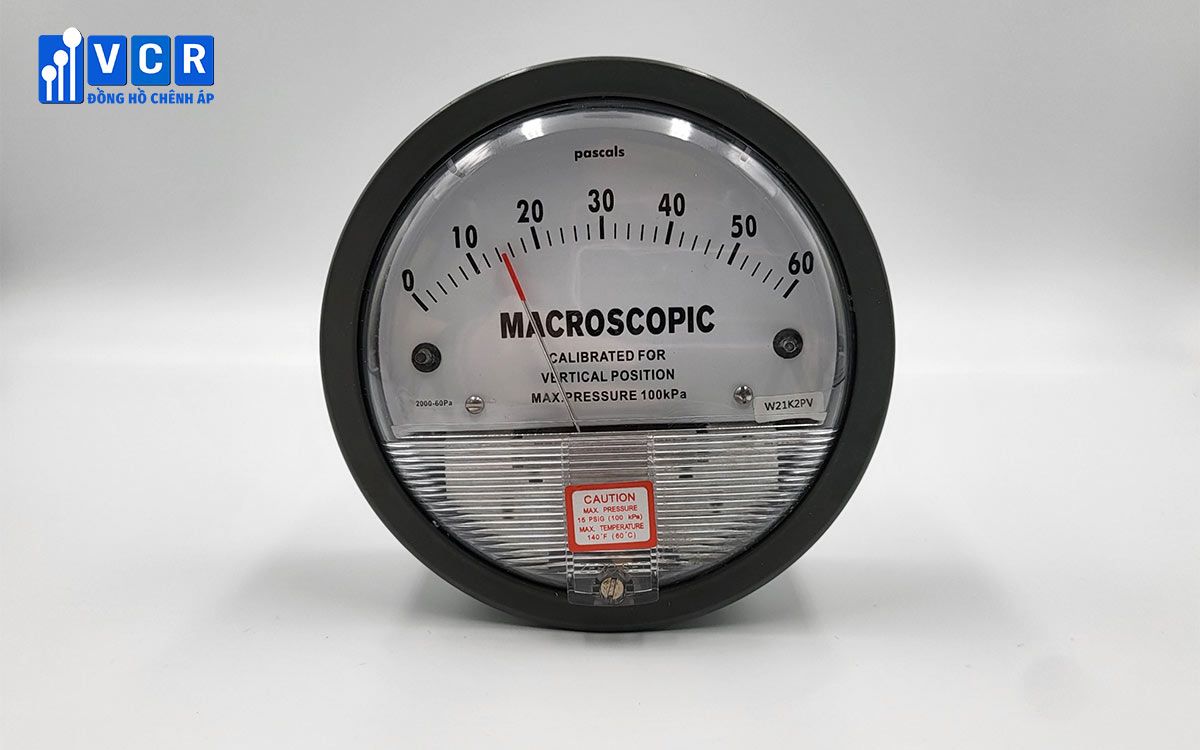

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị đo sự khác biệt áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng được kết nối với các vị trí cần đo bằng ống dẫn áp.

Giá trị hiển thị là hiệu số giữa hai mức áp suất, không phải áp suất tuyệt đối tại một điểm. Đồng hồ cũng không trực tiếp đo độ sạch, nồng độ hạt bụi hoặc lưu lượng không khí.

Trong phòng sạch, thiết bị được dùng để theo dõi mối quan hệ áp suất giữa các khu vực. Trong AHU hoặc hộp lọc, đồng hồ được lắp trước và sau màng lọc để theo dõi tổn thất áp suất.

Đồng hồ chênh áp có thể là dạng cơ hoặc dạng điện tử. Loại cơ sử dụng mặt số và kim chỉ thị, phù hợp với việc quan sát trực tiếp tại chỗ. Loại điện tử có thể tích hợp màn hình số, cảnh báo, tiếp điểm hoặc tín hiệu truyền về PLC và hệ thống quản lý tòa nhà.

Vì sao chênh áp quan trọng đối với nhà máy?

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Nguyên lý này được sử dụng để kiểm soát hướng luồng khí giữa các phòng.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn khu vực liền kề. Khi cửa mở hoặc có khe hở, không khí có xu hướng đi ra ngoài, hạn chế không khí chưa được xử lý xâm nhập vào phòng.

Trong khu vực cần kiểm soát bụi, hóa chất hoặc vật liệu có nguy cơ phát tán, phòng có thể được vận hành ở áp suất thấp hơn khu vực xung quanh. Mục tiêu là hạn chế chất ô nhiễm thoát ra bên ngoài.

Giá trị chênh áp phù hợp phải được xác định dựa trên quy trình sản xuất, cấp độ sạch, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, hồi gió và chiến lược kiểm soát nhiễm.

Đồng hồ đo chênh áp giúp người vận hành xác nhận điều kiện áp suất thực tế. Tuy nhiên, thiết bị chỉ đo và hiển thị. Đồng hồ không tự điều chỉnh áp suất nếu không được kết nối với bộ điều khiển hoặc hệ thống tự động hóa.

Ứng dụng giám sát áp suất phòng sạch

Tại các nhà máy trong Khu công nghiệp Thăng Long II, đồng hồ chênh áp có thể được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa hai khu vực có cấp độ kiểm soát khác nhau.

Mặt đồng hồ thường được lắp gần cửa để nhân viên dễ quan sát trước khi vào phòng. Vị trí lấy áp cần đại diện cho áp suất tĩnh của khu vực và không nên nằm quá gần miệng cấp gió, quạt hoặc vùng có vận tốc cao.

Nếu đầu lấy áp nằm trong dòng khí thổi trực tiếp, kết quả có thể bị ảnh hưởng bởi áp suất động và không phản ánh đúng áp suất trung bình của phòng.

Khi chênh áp giảm, nguyên nhân có thể liên quan đến cửa mở, gioăng cửa không kín, lưu lượng cấp gió suy giảm, quạt hoạt động không ổn định, van gió thay đổi hoặc lưu lượng hồi tăng.

Khi chênh áp tăng cao bất thường, nguyên nhân có thể là đường hồi bị cản trở, van hồi đóng, lưu lượng cấp tăng hoặc trạng thái cửa thay đổi.

Do đó, kết quả chênh áp cần được phân tích cùng trạng thái vận hành của HVAC, cửa, quạt, van và lưu lượng gió.

Ứng dụng theo dõi lọc HEPA

Đồng hồ chênh áp thường được lắp trước và sau lọc HEPA để theo dõi mức tổn thất áp suất qua màng lọc.

Khi không khí đi qua vật liệu lọc, sức cản sẽ tạo ra một mức chênh áp. Khi bụi tích tụ trong quá trình sử dụng, sức cản thường tăng lên và làm giá trị hiển thị thay đổi.

Nhà máy nên ghi nhận chênh áp ban đầu khi lọc mới được lắp, hệ thống đã ổn định và lưu lượng gió đạt điều kiện vận hành bình thường. Giá trị này là dữ liệu tham chiếu để theo dõi xu hướng tăng sức cản trong suốt thời gian sử dụng.

Chênh áp cao không đồng nghĩa chắc chắn với việc lọc đã hỏng. Nguyên nhân có thể là bụi bám, lưu lượng gió tăng, đường lấy áp bị tắc hoặc vị trí đo chưa phù hợp.

Ngược lại, chênh áp thấp không có nghĩa lọc còn tốt. Nếu lọc bị rách, gioăng không kín hoặc xuất hiện dòng khí đi tắt, sức cản có thể giảm nhưng khả năng giữ hạt bị suy giảm.

Do đó, đánh giá lọc HEPA cần kết hợp chênh áp với thử rò rỉ, kiểm tra độ kín, đo vận tốc gió, lưu lượng gió và các phép thử liên quan.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường được bố trí nhiều cấp lọc như lọc thô, lọc trung gian và lọc tinh. Một số hệ thống còn có lọc HEPA tại AHU hoặc tại đầu cuối cấp gió.

Mỗi cấp lọc có mức sức cản ban đầu và giới hạn thay thế khác nhau. Vì vậy, không nên sử dụng một dải đo chung cho tất cả các vị trí.

Nếu dải đo quá lớn, kim chỉ thị dịch chuyển rất ít, khiến người vận hành khó nhận biết sự thay đổi. Nếu dải đo quá nhỏ, đồng hồ có thể vượt toàn thang hoặc hoạt động ngoài phạm vi phù hợp.

Hai đầu lấy áp phải được bố trí đúng trước và sau cấp lọc cần giám sát. Đường ống dẫn áp phải chắc chắn, không gập, không rò và không để nước ngưng tích tụ.

Sau khi thay lọc mới, nhà máy nên ghi lại giá trị chênh áp tại lưu lượng vận hành bình thường. Việc theo dõi xu hướng giúp xây dựng kế hoạch bảo trì theo tình trạng thực tế thay vì chỉ thay lọc theo thời gian cố định.

Ứng dụng trên thiết bị phòng sạch

Ngoài phòng sạch và AHU, đồng hồ chênh áp còn được sử dụng trên buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học và hộp lọc HEPA.

Trên buồng chuyển hàng động, đồng hồ có thể theo dõi tổn thất áp suất qua lọc hoặc điều kiện áp suất trong khoang.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được dùng để theo dõi sức cản của lọc HEPA. Một số thiết bị sử dụng cảm biến điện tử kết hợp biến tần để điều chỉnh tốc độ quạt và duy trì vận tốc gió.

Trên hộp lọc HEPA hoặc mô-đun cấp gió cuối, đồng hồ giúp nhân viên kỹ thuật nhận biết sự gia tăng sức cản trong quá trình sử dụng.

Mỗi thiết bị có diện tích lọc, lưu lượng, cấu tạo khoang và mức tổn thất áp suất khác nhau. Nhà cung cấp cần xem xét thiết kế thực tế trước khi đề xuất model.

Các dải đo thường được sử dụng

Đối với phòng sạch, các dải đo thấp thường được ưu tiên vì cho phép quan sát rõ những thay đổi nhỏ. Một số dải có thể tham khảo gồm 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa.

Đối với phòng có thể vận hành ở cả áp suất âm và áp suất dương, nhà máy có thể sử dụng dải hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

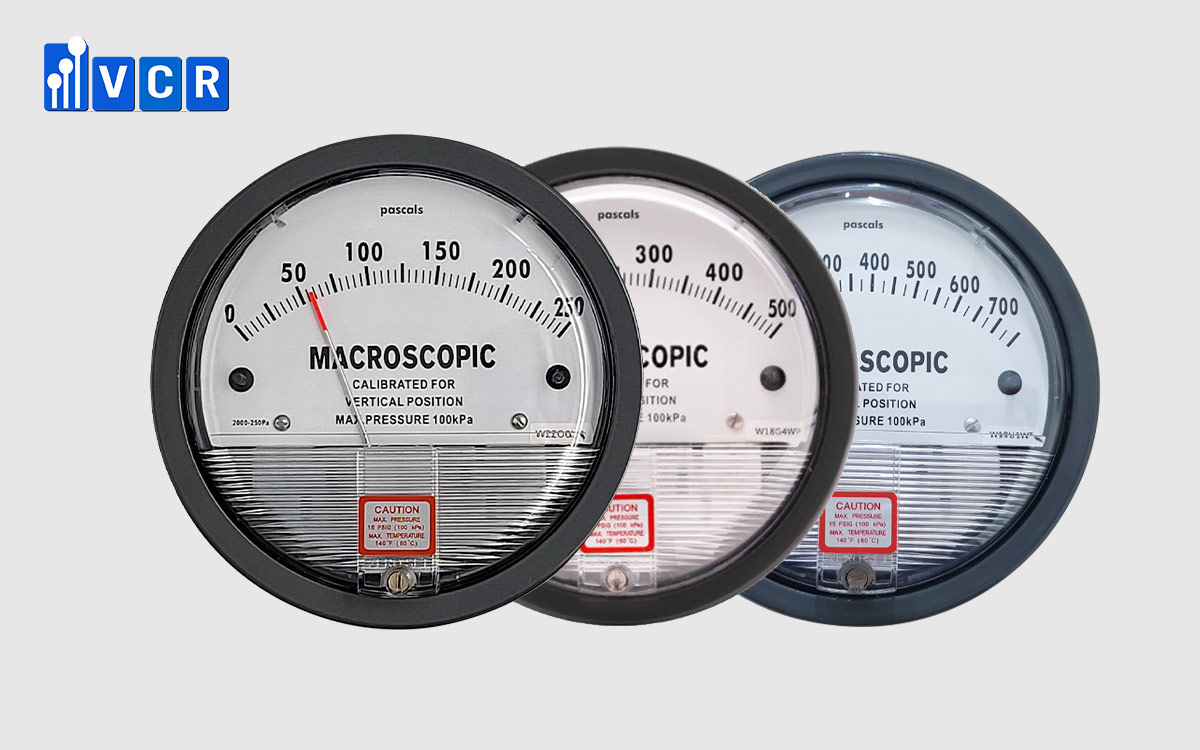

Đối với lọc HEPA, buồng cân, thiết bị dòng khí một chiều hoặc hộp lọc, các dải 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể được xem xét.

Đối với AHU, dải đo cần được lựa chọn theo tổn thất áp suất ban đầu, tổn thất cuối được khuyến cáo và lưu lượng vận hành của từng cấp lọc.

Dải đo tốt không phải là dải lớn nhất. Dải phù hợp cần đủ bao quát áp suất lớn nhất dự kiến nhưng vẫn cho phép người vận hành nhìn rõ những thay đổi cần kiểm soát.

Nên chọn đồng hồ dạng kim hay điện tử?

Đồng hồ dạng kim phù hợp với các vị trí chỉ cần quan sát tại chỗ. Thiết bị có kết cấu tương đối đơn giản, dễ đọc và không cần nguồn điện cho chức năng hiển thị.

Đồng hồ điện tử phù hợp với các điểm cần cảnh báo, lưu dữ liệu hoặc truyền tín hiệu về hệ thống trung tâm. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc giao thức truyền thông.

Nếu nhân viên chỉ cần kiểm tra định kỳ, đồng hồ dạng kim thường là giải pháp đơn giản và kinh tế.

Nếu điểm đo quan trọng, cần giám sát liên tục hoặc phục vụ điều tra sai lệch, cảm biến điện tử sẽ phù hợp hơn. Tuy nhiên, tổng chi phí cần tính cả nguồn điện, dây tín hiệu, tủ điều khiển, lập trình, hiệu chuẩn và bảo trì.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Thăng Long II

Tư vấn theo đúng ứng dụng

Nhà cung cấp cần xác định rõ đồng hồ dùng để giám sát áp suất phòng, theo dõi lọc HEPA, giám sát AHU hay lắp trên thiết bị phòng sạch.

Mỗi ứng dụng có dải đo, giới hạn áp suất và cách lắp đặt khác nhau. Việc lựa chọn chỉ dựa trên đường kính mặt đồng hồ hoặc giá bán có thể dẫn đến sai sản phẩm.

Hiểu hệ thống phòng sạch và HVAC

Giá trị chênh áp chịu ảnh hưởng bởi lưu lượng cấp, hồi gió, độ kín của phòng, trạng thái cửa, quạt, van gió và tình trạng lọc.

Nhà cung cấp cần hiểu mối quan hệ này để tư vấn đúng dải đo, vị trí lấy áp và phương pháp lắp đặt.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp cùng các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Sản phẩm được lựa chọn dựa trên ứng dụng, điều kiện vận hành và yêu cầu hồ sơ của từng dự án.

Có hồ sơ kỹ thuật đầy đủ

Hồ sơ có thể bao gồm catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Nhà thầu nên thống nhất yêu cầu hồ sơ ngay từ giai đoạn phê duyệt vật tư. Điều này giúp tránh tình trạng thiết bị đáp ứng về chức năng nhưng không đủ tài liệu nghiệm thu.

Hỗ trợ lắp đặt và xử lý sự cố

Nhiều trường hợp số đo sai không xuất phát từ đồng hồ mà do đấu ngược cổng, rò ống, tắc ống, nước ngưng hoặc điểm lấy áp không phù hợp.

Nhà cung cấp có kinh nghiệm cần hỗ trợ nhận diện cổng áp suất cao, cổng áp suất thấp, hướng dẫn chỉnh điểm không và phân tích nguyên nhân khi giá trị không ổn định.

Có khả năng cung cấp đồng bộ

Đối với dự án phòng sạch, mua đồng hồ cùng hộp lọc HEPA, buồng chuyển hàng, thiết bị dòng khí một chiều, khóa liên động và các thiết bị liên quan giúp giảm rủi ro sai khác về thông số.

Nhà thầu cũng thuận lợi hơn trong việc phối hợp bản vẽ, hồ sơ, giao hàng và hỗ trợ sau bán hàng.

Hồ sơ hiệu chuẩn và nghiệm thu

Chứng chỉ hiệu chuẩn cần thể hiện rõ model, số sê-ri, dải đo, các điểm kiểm tra, sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không hoàn toàn thay thế chứng chỉ hiệu chuẩn của từng thiết bị.

Chu kỳ hiệu chuẩn cần được xác định theo mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Không nên áp dụng máy móc một chu kỳ giống nhau cho mọi đồng hồ. Điểm đo quan trọng trong phòng sản xuất có thể cần quản lý chặt chẽ hơn điểm chỉ dùng để tham khảo trên hệ thống phụ trợ.

Những lỗi lắp đặt thường gặp

Lỗi phổ biến là đấu ngược cổng áp suất cao và áp suất thấp. Khi đó, kim có thể không lên hoặc dịch chuyển sai chiều.

Ống dẫn áp bị gập, rò hoặc tắc cũng làm số đo sai lệch. Trong môi trường có độ ẩm cao, nước ngưng có thể tích tụ và làm kim dao động.

Một số đồng hồ dạng cơ cần được lắp đúng phương. Nếu đồng hồ bị nghiêng hoặc cố định không chắc chắn, điểm không có thể thay đổi.

Điểm lấy áp không nên đặt quá gần cửa gió, quạt hoặc vùng có vận tốc cao. Áp suất động ở những khu vực này có thể làm kết quả không đại diện đúng cho áp suất tĩnh.

Kiểm tra trước khi nghiệm thu

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp và cách kết nối hai cổng.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ phải trở về điểm không trong giới hạn cho phép.

Sau đó, hệ thống được vận hành để xác nhận chiều dịch chuyển của kim và mức chênh áp thực tế.

Đối với thiết bị điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, màn hình và kết nối với PLC hoặc hệ thống quản lý tòa nhà.

Một đồng hồ đã hiệu chuẩn vẫn có thể hiển thị sai nếu ống lấy áp bị rò, tắc hoặc đấu nối không đúng. Vì vậy, nghiệm thu cần đánh giá toàn bộ vòng đo.

Câu hỏi thường gặp

Mua đồng hồ chênh áp cho nhà máy tại Khu công nghiệp Thăng Long II ở đâu?

Doanh nghiệp nên lựa chọn nhà cung cấp có kinh nghiệm về phòng sạch và HVAC, có khả năng tư vấn dải đo, phụ kiện kết nối, vị trí lắp đặt và hồ sơ hiệu chuẩn phù hợp với dự án.

Có thể dùng đồng hồ đo chênh áp phòng cho lọc HEPA không?

Chỉ nên sử dụng khi dải đo và giới hạn áp suất phù hợp. Trong thực tế, đồng hồ cho phòng thường có dải thấp hơn đồng hồ theo dõi lọc HEPA.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất ở hai cổng, kiểm tra ống dẫn, nước ngưng, phương lắp và cơ cấu chỉnh điểm không trước khi thay thiết bị.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng và lịch sử ổn định của thiết bị. Nhà máy nên xác định chu kỳ theo đánh giá rủi ro.

Đồng hồ chênh áp có xác định được cấp sạch không?

Không. Thiết bị chỉ đo sự khác biệt áp suất. Cấp sạch cần được xác định bằng phép đo tiểu phân và các thử nghiệm môi trường phù hợp.

Liên hệ tư vấn đồng hồ chênh áp tại Khu công nghiệp Thăng Long II

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Thăng Long II.

Xác định chính xác yêu cầu từ đầu giúp lựa chọn đúng model, giảm thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
