Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Yên Bình

4

Khu công nghiệp Yên Bình là khu vực tập trung nhiều nhà máy sản xuất điện tử, linh kiện, cơ khí chính xác, thiết bị công nghiệp và các ngành công nghiệp hỗ trợ. Đặc điểm của những dây chuyền này là yêu cầu cao về độ ổn định của môi trường sản xuất, khả năng kiểm soát bụi, nhiệt độ, độ ẩm, hướng luồng khí và áp suất giữa các khu vực.

Trong nhà máy có phòng sạch, khu vực lắp ráp chính xác, phòng kiểm soát bụi hoặc hệ thống xử lý không khí trung tâm, chênh lệch áp suất là một trong những thông số cần được theo dõi thường xuyên.

Đồng hồ đo chênh áp giúp xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa phòng sạch và hành lang, giữa hai phòng có mức độ kiểm soát khác nhau, trước và sau lọc HEPA hoặc trên các thiết bị xử lý không khí.

Thông qua giá trị hiển thị, nhân viên vận hành có thể nhận biết những biến động liên quan đến trạng thái cửa, lưu lượng cấp và hồi gió, hoạt động của quạt, vị trí van gió và mức độ bám bụi của bộ lọc.

Đối với nhà thầu thi công phòng sạch, lựa chọn đúng đồng hồ ngay từ giai đoạn thiết kế giúp hạn chế sai dải đo, sai đơn vị, thiếu hồ sơ hiệu chuẩn hoặc phải thay đổi thiết bị khi nghiệm thu.

Một sản phẩm có chất lượng tốt nhưng không phù hợp với ứng dụng vẫn có thể cho kết quả khó đọc hoặc không phản ánh đúng điều kiện cần kiểm soát. Vì vậy, nhà máy tại Khu công nghiệp Yên Bình nên lựa chọn nhà cung cấp có khả năng tư vấn theo hệ thống thay vì chỉ cung cấp thiết bị theo mã sản phẩm.

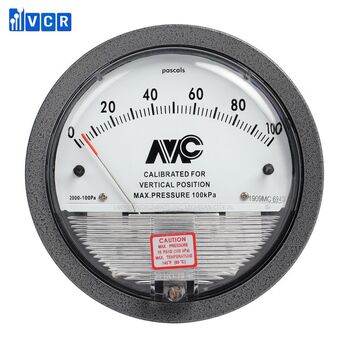

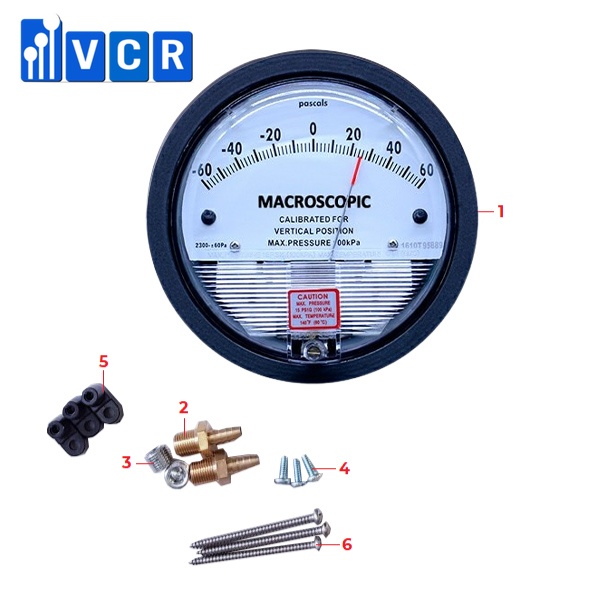

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị dùng để đo hiệu số áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp, được kết nối đến hai vị trí đo bằng ống dẫn áp.

Giá trị hiển thị trên đồng hồ là sự khác biệt giữa hai mức áp suất, không phải áp suất tuyệt đối tại từng vị trí.

Trong phòng sạch, đồng hồ được sử dụng để theo dõi quan hệ áp suất giữa các khu vực. Trong AHU, hộp lọc HEPA và thiết bị phòng sạch, đồng hồ được dùng để giám sát tổn thất áp suất qua bộ lọc.

Thiết bị có thể là loại cơ dạng kim hoặc loại điện tử. Đồng hồ dạng kim phù hợp với việc quan sát trực tiếp tại chỗ. Loại điện tử có thể hiển thị số, phát cảnh báo, lưu dữ liệu hoặc truyền tín hiệu về PLC, hệ thống quản lý tòa nhà và hệ thống giám sát môi trường.

Vai trò của chênh áp trong phòng sạch

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Nguyên lý này được sử dụng để thiết lập hướng luồng khí giữa các phòng.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn không gian liền kề. Khi cửa mở hoặc xuất hiện khe hở, không khí có xu hướng đi từ khu vực sạch ra ngoài, hạn chế không khí chưa được xử lý xâm nhập.

Trong khu vực cần kiểm soát sự phát tán của bụi, hóa chất hoặc tác nhân có nguy cơ, nhà máy có thể áp dụng áp suất âm. Khi đó, không khí được duy trì theo hướng đi vào khu vực kiểm soát, hạn chế chất ô nhiễm thoát ra bên ngoài.

Mức chênh áp phù hợp phải được xác định dựa trên yêu cầu công nghệ, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, lưu lượng hồi gió và chiến lược kiểm soát nhiễm.

Đồng hồ chênh áp giúp người vận hành xác nhận điều kiện áp suất thực tế. Tuy nhiên, thiết bị chỉ đo và hiển thị. Đồng hồ không tự điều chỉnh áp suất nếu không được tích hợp với bộ điều khiển, biến tần hoặc hệ thống tự động hóa.

Ứng dụng giám sát áp suất giữa các phòng

Tại các nhà máy trong Khu công nghiệp Yên Bình, đồng hồ chênh áp có thể được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa hai khu vực có cấp độ kiểm soát khác nhau.

Mặt đồng hồ thường được bố trí gần cửa ra vào để nhân viên dễ quan sát. Tuy nhiên, điểm lấy áp không nên đặt quá gần cửa cấp gió, quạt hoặc khu vực có vận tốc không khí cao.

Điểm lấy áp cần phản ánh áp suất tĩnh của phòng. Nếu nằm trực tiếp trong luồng khí cấp, số đo có thể bị ảnh hưởng bởi áp suất động và không đại diện chính xác cho điều kiện trung bình của khu vực.

Khi chênh áp giảm, nguyên nhân có thể liên quan đến cửa đang mở, gioăng cửa không kín, lưu lượng cấp gió giảm, quạt suy giảm hiệu suất, van gió thay đổi hoặc lưu lượng hồi tăng.

Khi chênh áp tăng bất thường, nguyên nhân có thể là đường hồi bị cản trở, van hồi đóng, lưu lượng cấp tăng hoặc trạng thái cửa thay đổi.

Vì vậy, kết quả trên đồng hồ cần được phân tích cùng trạng thái hoạt động của HVAC, cửa, quạt, van và lưu lượng gió.

Ứng dụng theo dõi lọc HEPA

Đồng hồ đo chênh áp thường được lắp trước và sau lọc HEPA để theo dõi tổn thất áp suất qua màng lọc.

Khi không khí đi qua vật liệu lọc, bộ lọc tạo ra sức cản. Trong quá trình sử dụng, bụi tích tụ có thể làm sức cản tăng và khiến giá trị chênh áp thay đổi.

Nhà máy nên ghi nhận giá trị ban đầu khi lọc mới được lắp, hệ thống đã ổn định và lưu lượng gió đạt điều kiện vận hành bình thường. Đây là cơ sở quan trọng để theo dõi xu hướng tăng sức cản trong suốt thời gian sử dụng.

Chênh áp cao không đồng nghĩa chắc chắn với việc lọc đã hỏng. Nguyên nhân có thể là bụi tích tụ, lưu lượng gió tăng, ống dẫn áp bị tắc hoặc vị trí lấy áp chưa phù hợp.

Ngược lại, chênh áp thấp không có nghĩa lọc còn tốt. Nếu lọc bị rách, gioăng không kín hoặc xuất hiện dòng khí đi tắt, sức cản có thể giảm nhưng khả năng giữ hạt đã suy giảm.

Việc đánh giá lọc HEPA cần kết hợp chênh áp với thử rò rỉ, kiểm tra độ kín, đo vận tốc gió, lưu lượng gió và các phép thử liên quan.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường có nhiều cấp lọc như lọc thô, lọc trung gian và lọc tinh. Một số hệ thống còn sử dụng lọc HEPA tại AHU hoặc đầu cuối cấp gió.

Mỗi cấp lọc có mức tổn thất áp suất ban đầu và giới hạn thay thế khác nhau. Vì vậy, không nên sử dụng một dải đo chung cho tất cả các vị trí.

Nếu dải đo quá lớn, kim chỉ dịch chuyển rất ít và người vận hành khó nhận biết sự thay đổi. Nếu dải đo quá nhỏ, kim có thể vượt toàn thang hoặc thiết bị hoạt động ngoài phạm vi phù hợp.

Hai điểm lấy áp phải được bố trí đúng trước và sau cấp lọc cần giám sát. Đường ống dẫn áp phải chắc chắn, không gập, không rò và hạn chế hình thành điểm thấp có thể tích tụ nước ngưng.

Sau khi thay lọc mới, nhà máy nên ghi nhận giá trị chênh áp tại lưu lượng vận hành bình thường. Việc theo dõi theo xu hướng giúp xây dựng kế hoạch bảo trì dựa trên tình trạng thực tế thay vì chỉ thay lọc theo thời gian cố định.

Ứng dụng trên thiết bị phòng sạch

Đồng hồ chênh áp còn được sử dụng trên buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, hộp lọc HEPA và các mô-đun lọc khí.

Trên buồng chuyển hàng động, đồng hồ có thể theo dõi sức cản của bộ lọc hoặc điều kiện áp suất trong khoang thiết bị.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được dùng để giám sát tổn thất áp qua lọc HEPA.

Một số thiết bị sử dụng cảm biến điện tử kết hợp biến tần để duy trì vận tốc gió, phát cảnh báo hoặc tự động điều chỉnh hoạt động của quạt.

Mỗi thiết bị có lưu lượng gió, diện tích lọc, cấu trúc khoang và mức tổn thất áp suất khác nhau. Vì vậy, nhà cung cấp cần xem xét dữ liệu thiết kế trước khi đề xuất model.

Các dải đo thường được sử dụng

Đối với chênh áp phòng, các dải thấp như 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa thường được lựa chọn để dễ quan sát những biến động nhỏ.

Đối với khu vực cần theo dõi cả áp suất âm và áp suất dương, có thể sử dụng dải hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

Đối với lọc HEPA, buồng cân, thiết bị dòng khí một chiều và hộp lọc, các dải 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể được xem xét.

Đối với AHU, dải đo phải dựa trên tổn thất áp suất ban đầu, tổn thất cuối được khuyến nghị và lưu lượng vận hành thực tế của từng cấp lọc.

Dải đo phù hợp không phải là dải lớn nhất. Dải tốt cần đủ bao quát áp suất cao nhất dự kiến nhưng vẫn cho phép người vận hành quan sát rõ các biến động quan trọng.

Nên chọn đồng hồ dạng kim hay điện tử?

Đồng hồ dạng kim phù hợp với những vị trí chỉ cần quan sát tại chỗ. Thiết bị có cấu tạo tương đối đơn giản, dễ đọc và không cần nguồn điện cho chức năng hiển thị.

Đồng hồ điện tử phù hợp với các điểm đo cần cảnh báo, ghi dữ liệu hoặc truyền tín hiệu về hệ thống trung tâm. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc giao thức truyền thông.

Nếu nhà máy chỉ cần nhân viên kiểm tra thông số định kỳ, đồng hồ dạng kim là giải pháp kinh tế và dễ bảo trì.

Nếu điểm đo quan trọng, cần giám sát liên tục hoặc phục vụ điều tra sai lệch, đồng hồ điện tử sẽ phù hợp hơn. Tuy nhiên, tổng chi phí cần tính cả nguồn cấp, dây tín hiệu, tủ điều khiển, lập trình, hiệu chuẩn và bảo trì.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Yên Bình

Nhà cung cấp cần xác định rõ đồng hồ được sử dụng để giám sát áp suất phòng, theo dõi lọc HEPA, giám sát AHU hay lắp trên thiết bị phòng sạch.

Mỗi ứng dụng có dải đo, giới hạn áp suất, phương án lắp đặt và yêu cầu hồ sơ khác nhau. Việc lựa chọn chỉ dựa trên đường kính mặt đồng hồ hoặc giá bán có thể dẫn đến sai sản phẩm.

Đơn vị tư vấn cần hiểu mối quan hệ giữa chênh áp, lưu lượng cấp gió, lưu lượng hồi gió, độ kín của phòng, trạng thái cửa, quạt, van gió và tình trạng bộ lọc.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và các thiết bị phòng sạch cho nhà thầu thi công phòng sạch, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện dựa trên mục đích sử dụng, điều kiện vận hành và yêu cầu hồ sơ của từng dự án.

Nhà cung cấp cũng cần có khả năng cung cấp catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn khi dự án yêu cầu.

Khả năng hỗ trợ xử lý sự cố rất quan trọng. Nhiều trường hợp số đo sai không xuất phát từ đồng hồ mà do đấu ngược cổng, rò ống, tắc ống, đọng nước hoặc vị trí lấy áp không phù hợp.

Hồ sơ hiệu chuẩn và nghiệm thu

Chứng chỉ hiệu chuẩn cần thể hiện rõ model, số sê-ri, dải đo, các điểm kiểm tra, sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không hoàn toàn thay thế chứng chỉ hiệu chuẩn của từng thiết bị.

Chu kỳ hiệu chuẩn cần được xác định dựa trên mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp, kết nối hai cổng và khả năng trở về điểm không khi hai cổng cùng tiếp xúc với một mức áp suất.

Đối với đồng hồ điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, màn hình và kết nối với hệ thống điều khiển.

Một đồng hồ đã hiệu chuẩn vẫn có thể hiển thị sai nếu ống lấy áp bị rò, tắc hoặc đấu nối không đúng. Vì vậy, nghiệm thu cần đánh giá toàn bộ vòng đo.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp tại Khu công nghiệp Yên Bình ở đâu?

Doanh nghiệp nên lựa chọn nhà cung cấp có kinh nghiệm về phòng sạch và HVAC, có khả năng tư vấn dải đo, phụ kiện kết nối, vị trí lắp đặt và hồ sơ hiệu chuẩn. Thiết bị phòng sạch VCR cung cấp đồng hồ chênh áp cho nhà máy và các nhà thầu thi công phòng sạch tại Khu công nghiệp Yên Bình.

Có thể dùng đồng hồ đo chênh áp phòng cho lọc HEPA không?

Chỉ nên sử dụng khi dải đo và giới hạn áp suất phù hợp. Đồng hồ giám sát áp suất phòng thường có dải thấp hơn đáng kể so với đồng hồ theo dõi tổn thất áp qua lọc HEPA.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất ở hai cổng, kiểm tra ống dẫn, nước ngưng, phương lắp và cơ cấu điều chỉnh điểm không trước khi thay thiết bị.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng và lịch sử ổn định của thiết bị. Nhà máy nên xác định chu kỳ dựa trên đánh giá rủi ro.

Đồng hồ chênh áp có xác định được độ sạch của phòng không?

Không. Đồng hồ chỉ đo sự khác biệt áp suất. Độ sạch phải được xác định bằng phép đo tiểu phân và các thử nghiệm môi trường phù hợp.

Liên hệ tư vấn đồng hồ chênh áp tại Khu công nghiệp Yên Bình

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, hệ thống HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Yên Bình.

Việc xác định đúng yêu cầu ngay từ đầu giúp lựa chọn đúng model, giảm thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
