Đồng hồ chênh áp được cấu tạo từ những thành phần quan trọng sau: cảm biến, thanh truyền động, nam châm, kim chỉ, các van cao áp và thấp áp, cùng với gờ cảm ứng.
Hiểu rõ về cấu trúc của nó là điều cần thiết để sử dụng đồng hồ chênh áp một cách hiệu quả nhất.

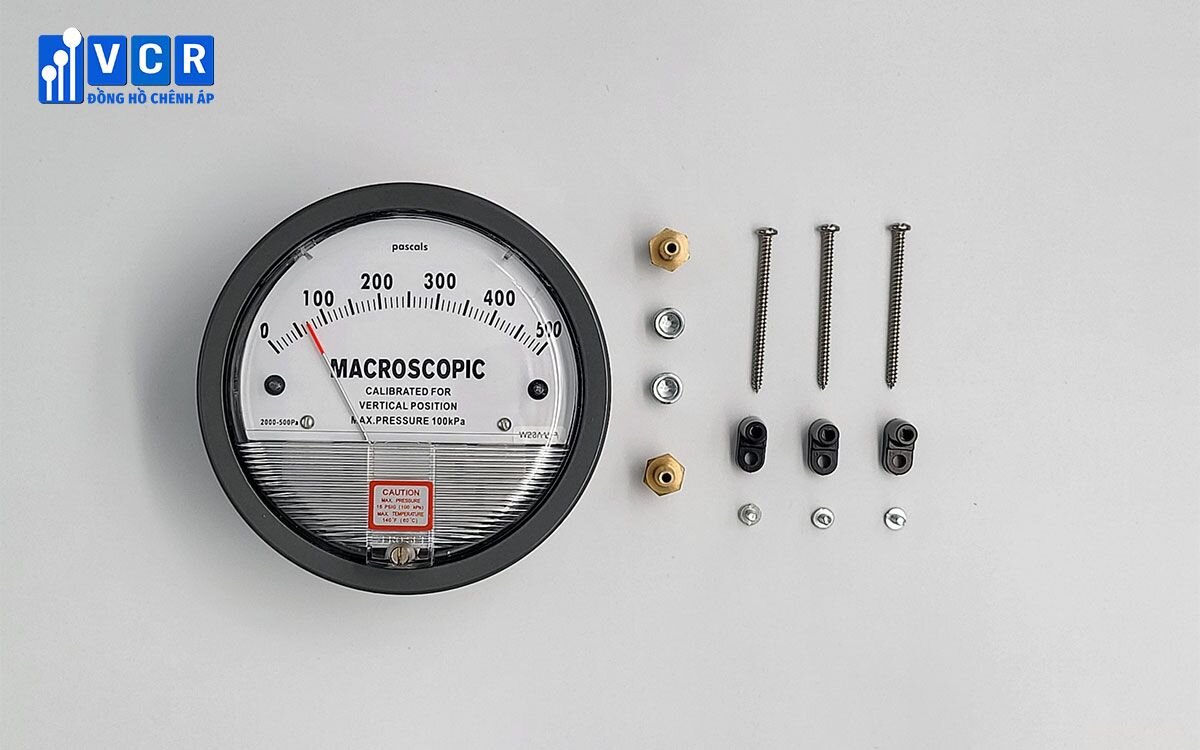

Cấu tạo của đồng hồ chênh áp
Đồng hồ chênh áp gồm các thành phần sau:
- Sensing element: Bộ cảm biến
- Thanh truyền động
- Magnet: Nam châm
- Pointer: Kim chỉ

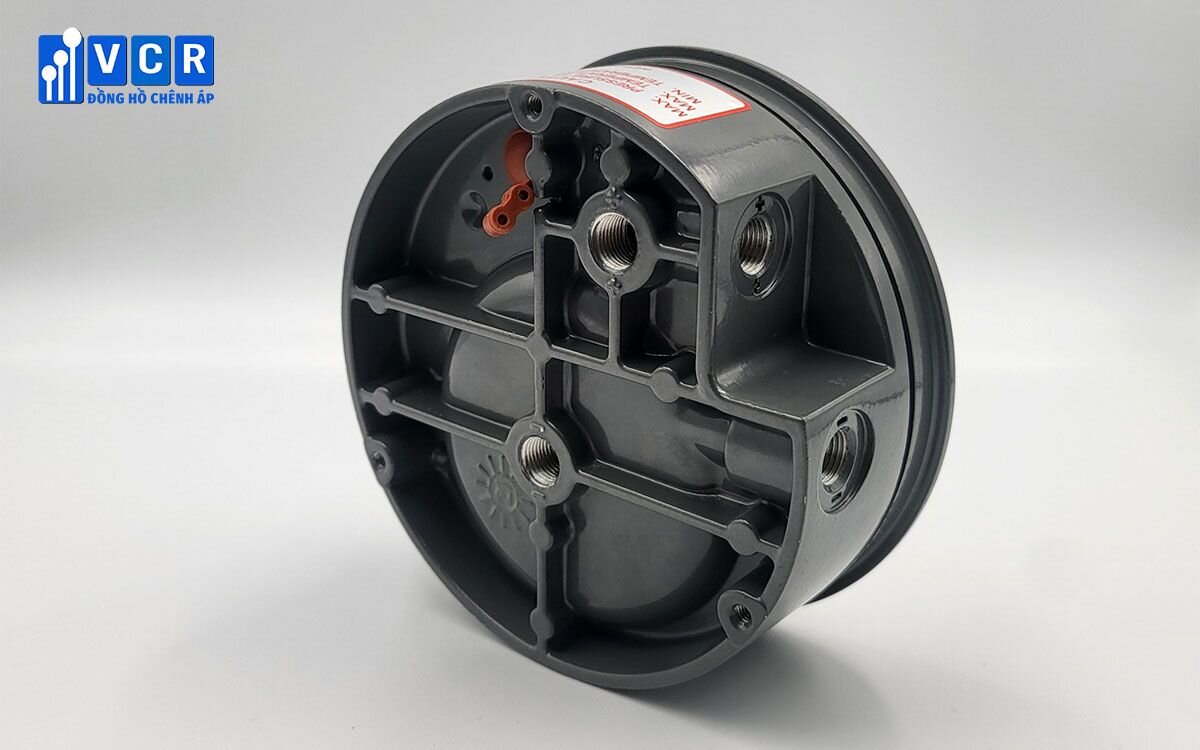

- HP: Cổng kết nối áp suất cao
- LP: Cổng kết nối áp suất thấp
- Gờ cảm ứng với nam châm
Tìm hiểu thêm: Chi tiết các bước lắp đặt đồng hồ chênh áp
Nguyên lý làm việc của đồng hồ đo chênh áp
Khi áp suất tại phần cao áp (1) cao hơn áp suất tại phần áp thấp (2), tấm màng cao su sẽ di chuyển theo hướng của mũi tên (3). Điều này làm cho thanh truyền động đẩy nam châm di chuyển theo hướng của mũi tên (4) và qua đó, làm xoay kim đồng hồ theo hướng của mũi tên (6) thông qua gờ cảm ứng.
Chú ý:
Với độ chênh áp nhỏ như trong phòng sạch, từ 10 đến 15 Pa, các bộ phận cảm biến và kim đồng hồ phải được thiết kế rất nhạy.
Đồng hồ chỉ đảm bảo giá trị chính xác nhất khi được lắp đặt theo phương thẳng đứng.
Nếu sau khi lắp đặt, kim đồng hồ không ở vị trí 0 Pa mà lệch, bạn cần điều chỉnh kim về vị trí 0 bằng cách sử dụng vít Zero reset trên đồng hồ.
