Để thực hiện điều này, đồng hồ đo áp suất chênh lệch chính là thiết bị được sử dụng phổ biến nhất để theo dõi, cảnh báo và điều chỉnh áp suất kịp thời.

Tuy nhiên, nhiều sự cố trong kiểm soát áp suất lại không bắt nguồn từ bản thân thiết bị, mà đến từ việc chọn sai vị trí đặt đồng hồ chênh áp. Việc lắp không đúng chỗ có thể dẫn đến sai lệch số đo, nhiễu tín hiệu, thậm chí làm mất ổn định toàn bộ hệ thống HVAC, ảnh hưởng nghiêm trọng đến chất lượng phòng sạch.

Vì vậy, để đảm bảo kiểm soát áp suất phòng sạch hiệu quả và lâu dài, người vận hành cần nắm vững nguyên tắc chọn vị trí lắp đồng hồ chênh áp đúng cách, từ đó đảm bảo độ chính xác của phép đo và đáp ứng các yêu cầu kiểm soát nghiêm ngặt.

Dưới đây, Đồng hồ chênh áp VCR sẽ đưa ra Hướng dẫn chọn vị trí đặt đồng hồ chênh áp để kiểm soát tối ưu áp suất phòng sạch. Mời các bạn cùng đọc.

Nguyên tắc hoạt động của đồng hồ chênh áp

Đồng hồ chênh áp là thiết bị chuyên dụng để đo sự chênh lệch áp suất giữa hai khu vực liền kề - thường là giữa phòng sạch và hành lang, giữa hai cấp độ sạch khác nhau, hoặc giữa trong và ngoài phòng cách ly.

Dựa trên nguyên lý hoạt động đồng hồ chênh áp, thiết bị này ghi nhận áp suất tại hai điểm và hiển thị mức chênh lệch bằng kim cơ hoặc số điện tử. Kết quả đo giúp người dùng dễ dàng phát hiện khi hệ thống HVAC mất cân bằng hoặc có hiện tượng rò rỉ áp suất.

Ứng dụng thực tế phổ biến nhất là trong việc duy trì chênh áp dương (đẩy bụi bẩn ra ngoài) hoặc chênh áp âm (giữ ô nhiễm không thoát ra ngoài), đặc biệt quan trọng trong phòng sạch GMP, phòng vi sinh, airlock hay khu vực cách ly.

Tuy nhiên, để giá trị đo phản ánh đúng thực trạng, đồng hồ phải được lắp tại vị trí đại diện chính xác cho chênh áp thực tế - đây là yếu tố quan trọng thường bị bỏ qua khi triển khai hệ thống.

5 tiêu chí chọn vị trí đặt đồng hồ chênh áp

Việc chọn sai vị trí đặt đồng hồ chênh áp là nguyên nhân hàng đầu dẫn đến sai số đo áp suất, từ đó gây mất kiểm soát phòng sạch và vi phạm tiêu chuẩn vận hành. Dưới đây là 5 tiêu chí quan trọng giúp bạn đặt đồng hồ đúng cách - đúng chuẩn:

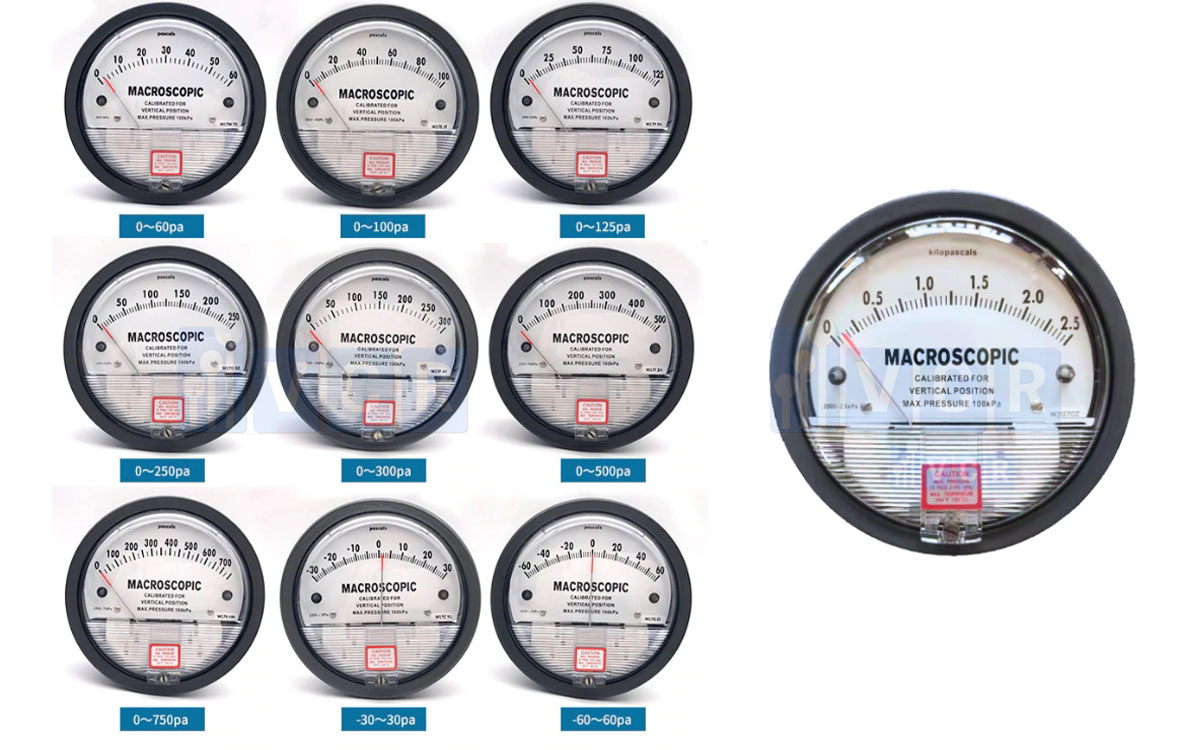

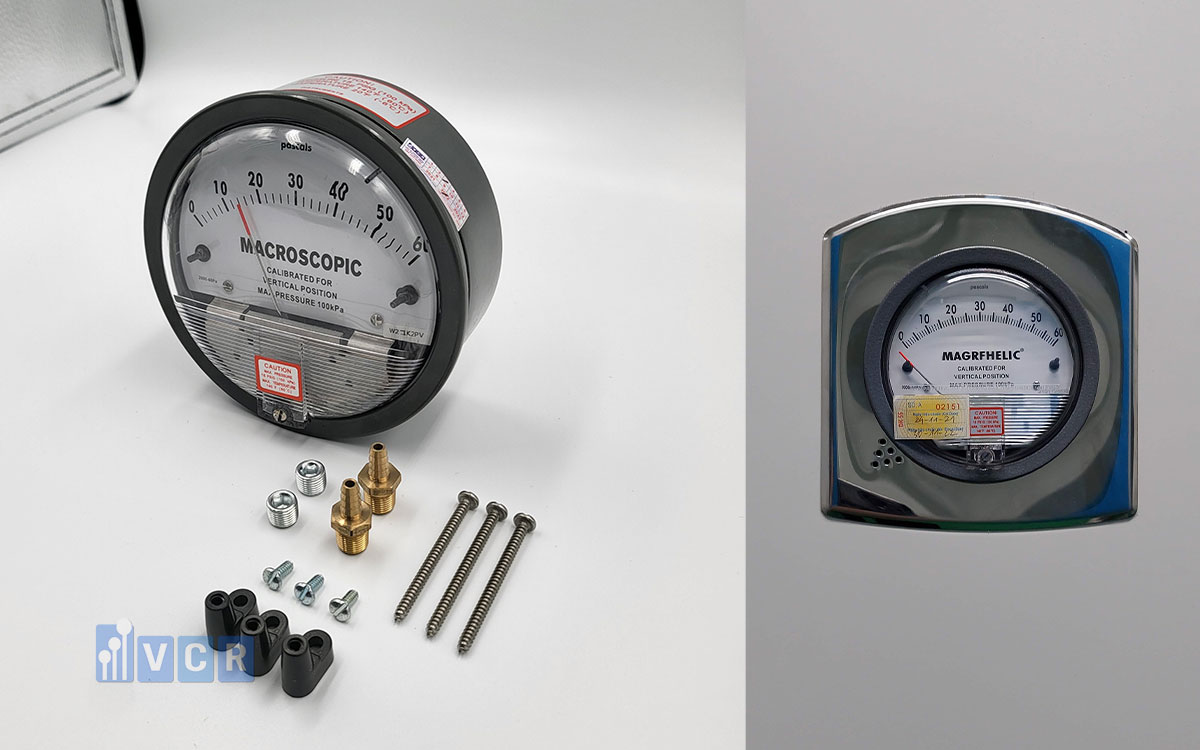

Nguyên tắc hoạt động của đồng hồ chênh áp

1. Gần khu vực cần kiểm soát áp suất

Đồng hồ chênh áp cần được gắn giữa hai không gian có sự chênh lệch áp suất cần theo dõi.

Ví dụ phổ biến như:

  • Giữa phòng chiết và hành lang
  • Giữa airlock và phòng sạch
  • Giữa phòng cân và phòng cấp liệu

Việc đặt đồng hồ đúng vị trí chênh áp cần kiểm soát giúp phản ánh chính xác luồng khí đi qua, từ đó duy trì hiệu quả ngăn bụi, vi sinh theo hướng sạch → bẩn hoặc ngược lại (trong các khu cách ly).

2. Tránh xa cửa ra vào, luồng khí mạnh hoặc nguồn rung động

Không nên lắp đặt đồng hồ tại các vị trí có dòng khí lưu thông mạnh (gần quạt, AHU, cửa mở thường xuyên) hoặc nơi bị rung lắc (cạnh motor, ống dẫn lớn...). Những yếu tố này dễ gây nhiễu tín hiệu tức thời, khiến kết quả đo không ổn định.

Đặc biệt trong hệ thống kiểm soát áp suất phòng sạch GMP, các dao động nhỏ cũng có thể ảnh hưởng đến hiệu suất lọc khí và phân cấp sạch.

3. Lắp ngang tầm mắt - dễ quan sát

Vị trí lắp cần đảm bảo người vận hành có thể đọc chỉ số dễ dàng, không phải cúi người hay leo cao để kiểm tra. Chiều cao lý tưởng nên trong khoảng 1.4 - 1.6 mét tính từ sàn.

Với đồng hồ dạng cơ (kim), tầm quan sát tốt giúp phát hiện chênh lệch bất thường ngay lập tức. Với đồng hồ điện tử, có thể tích hợp báo động từ xa nhưng việc giám sát tại chỗ vẫn rất cần thiết.

4. Ưu tiên bề mặt cố định, vững chắc

Để đảm bảo độ chính xác và độ bền, nên lắp đồng hồ lên tường bê tông, khung cố định hoặc giá đỡ riêng biệt. Không nên gắn vào panel vách mỏng, cửa nhẹ hoặc các cấu trúc dễ rung, biến dạng.

Đặc biệt với loại đồng hồ cơ có trọng lượng nhất định, việc lắp sai mặt đỡ có thể ảnh hưởng trực tiếp đến tuổi thọ thiết bị.

5. Phù hợp với sơ đồ phân áp tổng thể của nhà máy

Không chỉ đúng về mặt kỹ thuật, vị trí lắp còn cần phù hợp với sơ đồ phân áp phòng sạch đã được thiết kế ban đầu. Điều này đảm bảo:

  • Đồng hồ đo đúng cặp phòng có yêu cầu kiểm soát áp suất
  • Duy trì chênh áp dương (phòng sạch đẩy khí ra ngoài) hoặc chênh áp âm (ngăn khí ô nhiễm thoát ra) tùy theo mục đích sử dụng (GMP sản xuất, phòng vi sinh, phòng cách ly…)

7 tiêu chí lựa chọn đồng hồ chênh áp cho phòng sạch dược phẩm

Một số ví dụ vị trí lắp điển hình

Để giúp bạn hình dung rõ hơn về cách bố trí đồng hồ chênh áp trong thực tế, dưới đây là một số ví dụ vị trí lắp đặt phổ biến tại các nhà máy đạt chuẩn GMP, phòng sạch y tế và dây chuyền sản xuất thực phẩm:

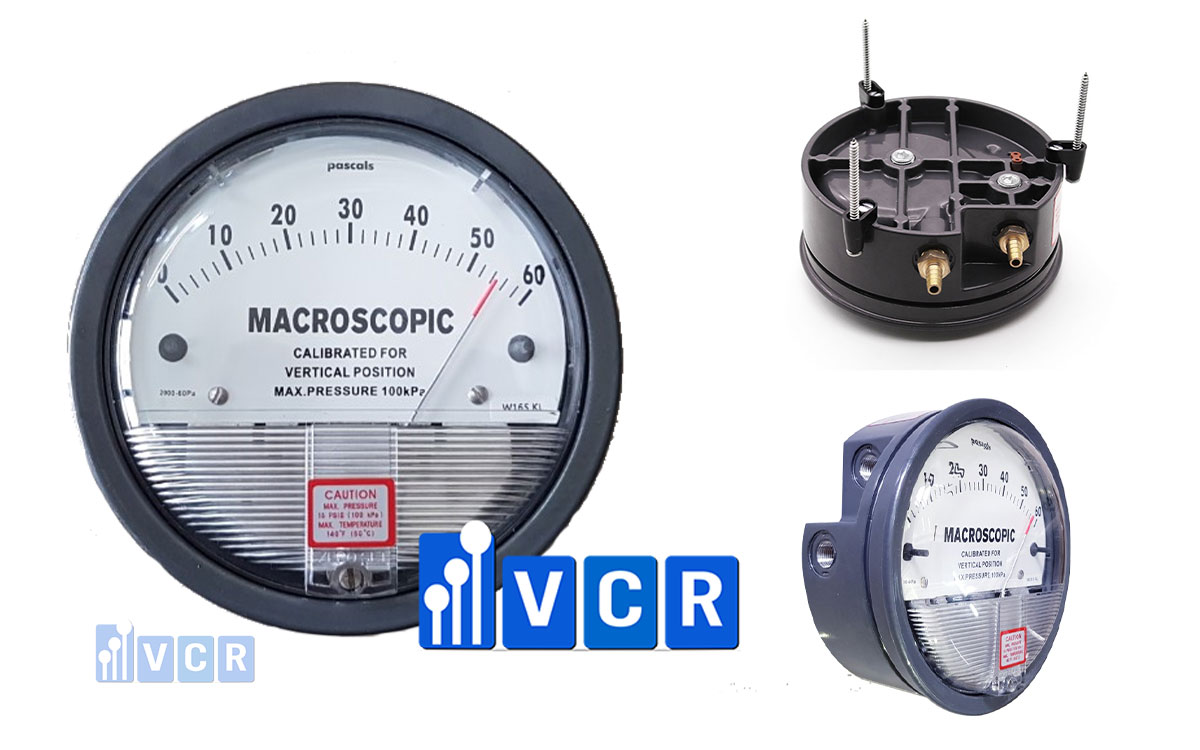

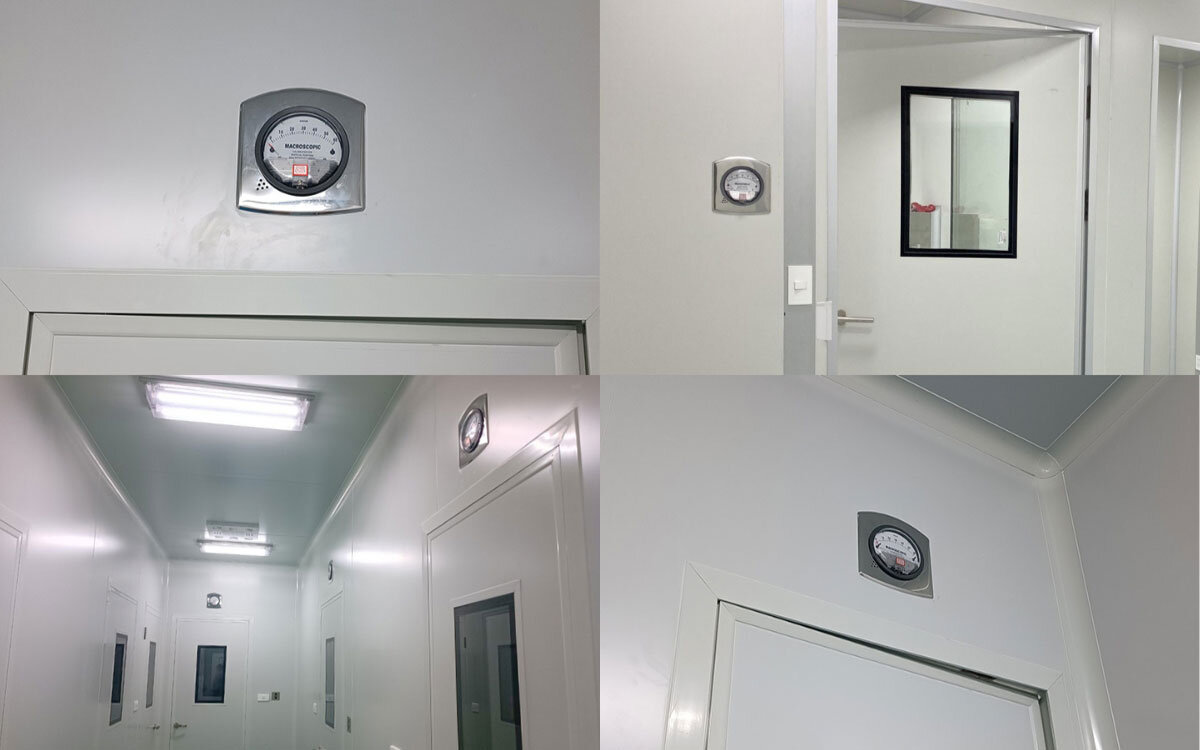

Một số ví dụ vị trí lắp điển hình

1. Giữa airlock và hành lang

Đây là vị trí đặc biệt quan trọng nhằm kiểm soát chênh áp dương từ phòng sạch ra hành lang. Mục tiêu là tránh bụi, vi sinh từ bên ngoài xâm nhập vào khu vực sản xuất chính thông qua cửa airlock. Đồng hồ chênh áp được lắp ngay trên vách phân chia giữa airlock và hành lang, giúp giám sát mức áp suất trước - sau khi mở cửa.

Ứng dụng điển hình: phòng sạch dược phẩm, khu chiết rót, sản xuất vi sinh.

2. Giữa phòng cân - phòng chờ

Phòng cân là khu vực nhạy cảm trong dây chuyền sản xuất dược phẩm. Việc duy trì áp suất cao hơn phòng chờ xung quanh giúp hạn chế phát tán bụi thuốc hoặc vi sinh vật ra ngoài trong quá trình thao tác.

Đồng hồ nên được lắp tại vách ngăn giữa hai phòng hoặc bên ngoài hành lang để nhân viên dễ quan sát trước khi vào khu vực cân.

3. Trên tủ hút, tủ an toàn sinh học (minihelic)

Các thiết bị như tủ an toàn sinh học, tủ hút khí độc, Laminar Flow thường sử dụng đồng hồ chênh áp minihelic gắn trực tiếp trên thân máy để đo áp suất qua màng lọc HEPA.

Mục đích là phát hiện khi nào màng lọc bị tắc, cần thay thế hoặc vệ sinh. Đây là giải pháp đo nhanh - tại chỗ, giúp bảo đảm an toàn sinh học trong thao tác với mẫu thử, vi sinh hoặc hóa chất độc hại.

4. Giữa buồng cấp liệu - khu vực đóng gói

Tại khu vực đóng gói sản phẩm cuối, thường yêu cầu chênh áp thấp hơn khu cấp liệu để hạn chế rủi ro bụi hoặc dị vật từ bên ngoài bay ngược trở lại. Việc lắp đồng hồ tại vị trí ngăn giữa hai khu vực giúp theo dõi xu hướng luồng khí, kịp thời điều chỉnh nếu hệ thống HVAC mất cân bằng.

Giữa buồng cấp liệu - khu vực đóng gói

Các vị trí lắp trên là gợi ý cơ bản, tuy nhiên bố trí thực tế nên được tư vấn theo sơ đồ phân áp của từng nhà máy, kết hợp với đặc thù sản phẩm và yêu cầu kiểm soát vi sinh/tiểu phân riêng biệt.

Phương pháp kiểm tra chênh lệch áp suất trong phòng sạch

Kết luận

Chọn đúng vị trí lắp đặt đồng hồ chênh áp là yếu tố quan trọng giúp đảm bảo phép đo chính xác, hệ thống vận hành ổn định và đáp ứng yêu cầu kiểm soát phòng sạch theo tiêu chuẩn GMP, ISO. 5 nguyên tắc cốt lõi cần ghi nhớ gồm:

  • Gắn gần khu vực cần giám sát áp suất
  • Tránh luồng khí mạnh, cửa ra vào và nguồn rung động
  • Lắp ngang tầm mắt để dễ theo dõi
  • Gắn trên bề mặt vững chắc, cố định
  • Tuân theo sơ đồ phân áp tổng thể của nhà máy

Việc đặt sai vị trí có thể khiến đồng hồ đo sai số, gây mất kiểm soát áp suất, ảnh hưởng đến chất lượng sản phẩm và nguy cơ vi phạm tiêu chuẩn vận hành GMP/ISO.

Để đảm bảo hiệu quả kiểm soát áp suất và tránh lỗi kỹ thuật không đáng có, hãy lên sơ đồ phân áp ngay từ giai đoạn thiết kế và lựa chọn đơn vị cung cấp có chuyên môn cao.

Liên hệ ngay Thiết Bị Phòng Sạch VCR để được tư vấn bố trí đồng hồ chênh áp đúng chuẩn - hiệu quả - an toàn, phù hợp với từng khu vực sản xuất và yêu cầu kiểm soát của bạn.
