Các thiết bị đo chênh lệch áp suất hoạt động như thế nào
Chênh lệch áp suất là sự khác biệt về áp suất giữa hai điểm trong hai môi trường khác nhau.
Để đo chênh lệch áp suất, chúng ta cần sử dụng các thiết bị đo chênh áp. Các thiết bị này phải có khả năng đo áp suất ở hai điểm, sau đó tính chênh lệch giữa chúng.
Các thiết bị đo chênh áp thường được đặt ở giữa hai môi trường khác nhau để đo chênh lệch áp suất giữa chúng, như giữa phòng sạch và hành lang.
Trong trường hợp giữa môi trường A và B, áp suất ở môi trường A cao hơn, ta gọi nó là áp suất đầu lớn. Ngược lại, nếu áp suất ở môi trường B thấp hơn, ta gọi nó là áp suất đầu nhỏ. Máy đo chênh áp sẽ đo áp suất ở hai điểm này và chênh lệch áp suất giữa hai môi trường sẽ bằng áp suất đầu A trừ đi áp suất đầu B.
Các thiết bị đo chênh áp

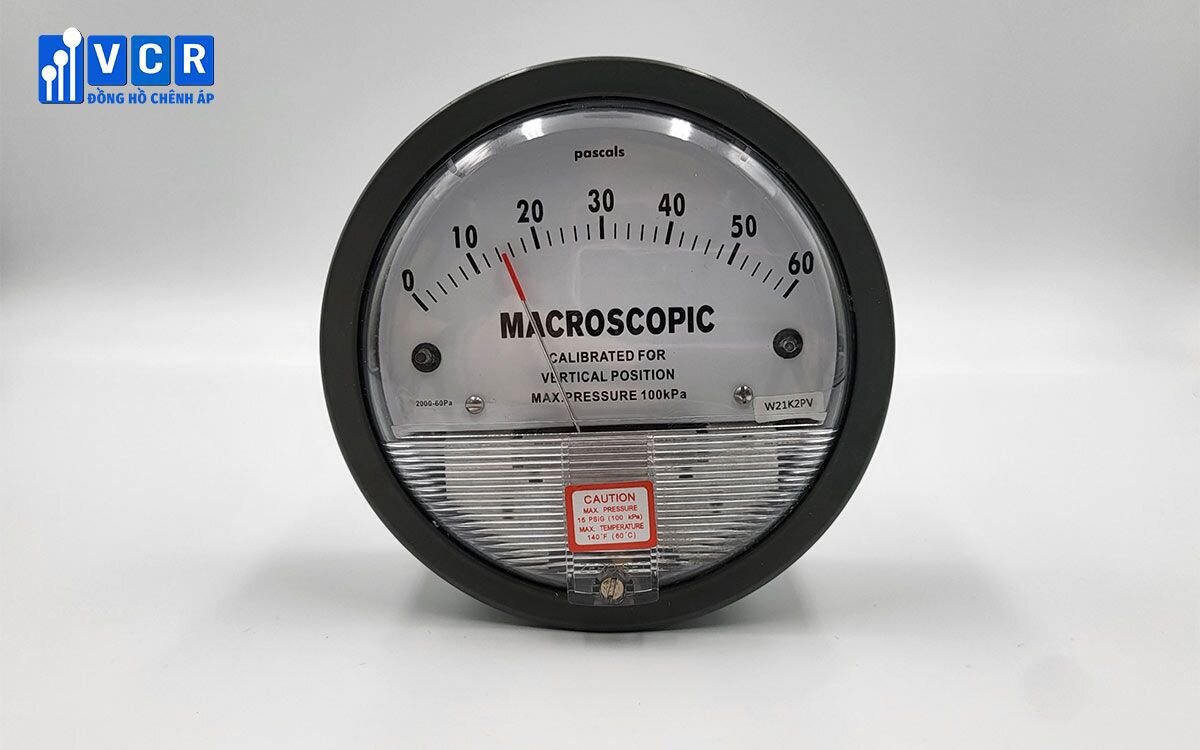

Đồng hồ đo chênh áp phòng sạch
Đồng hồ chênh áp phòng sạch là thiết bị cơ bản nhất được sử dụng để đo khả năng chênh áp giữa bên trong và bên ngoài phòng sạch. Các loại phòng sạch như trong bệnh viện, nhà máy sản xuất chip, và sản xuất dược phẩm thường cần đến đồng hồ đo chênh áp phòng sạch để hiển thị giá trị chênh áp trong môi trường đó.
Đồng hồ chênh áp được thiết kế với thang đo nhỏ, chỉ phù hợp cho các khu vực có sự chênh lệch áp suất thấp và không thể sử dụng để đo chênh áp cho chất lỏng. Do đó, để đo các giá trị chênh áp lớn hoặc đo chênh áp của chất lỏng, chúng ta cần sử dụng đồng hồ đo chênh áp công nghiệp.
Đồng hồ đo chênh áp công nghiệp
Các đồng hồ đo chênh áp công nghiệp có thiết kế cầu kì hơn, đem lại độ chính xác cao hơn với thang đo chênh áp rộng hơn. Đặc biệt, loại đồng hồ đo chênh áp này có khả năng chịu áp suất rất lớn.
Ví dụ, áp suất vào đồng hồ có thể lên tới 150 bar, nhưng thang đo chênh lệch áp suất chỉ là 500mbar. Do đó, không thể sử dụng loại đồng hồ đo chênh áp cầu thang để thay thế được.
Các loại đồng hồ đo chênh lệch áp suất chuẩn công nghiệp cũng có thể sử dụng trong các môi trường chất lỏng hoặc dung dịch có khả năng ăn mòn cao. Vật liệu 316L được sử dụng cho màng chênh áp trong các trường hợp này.

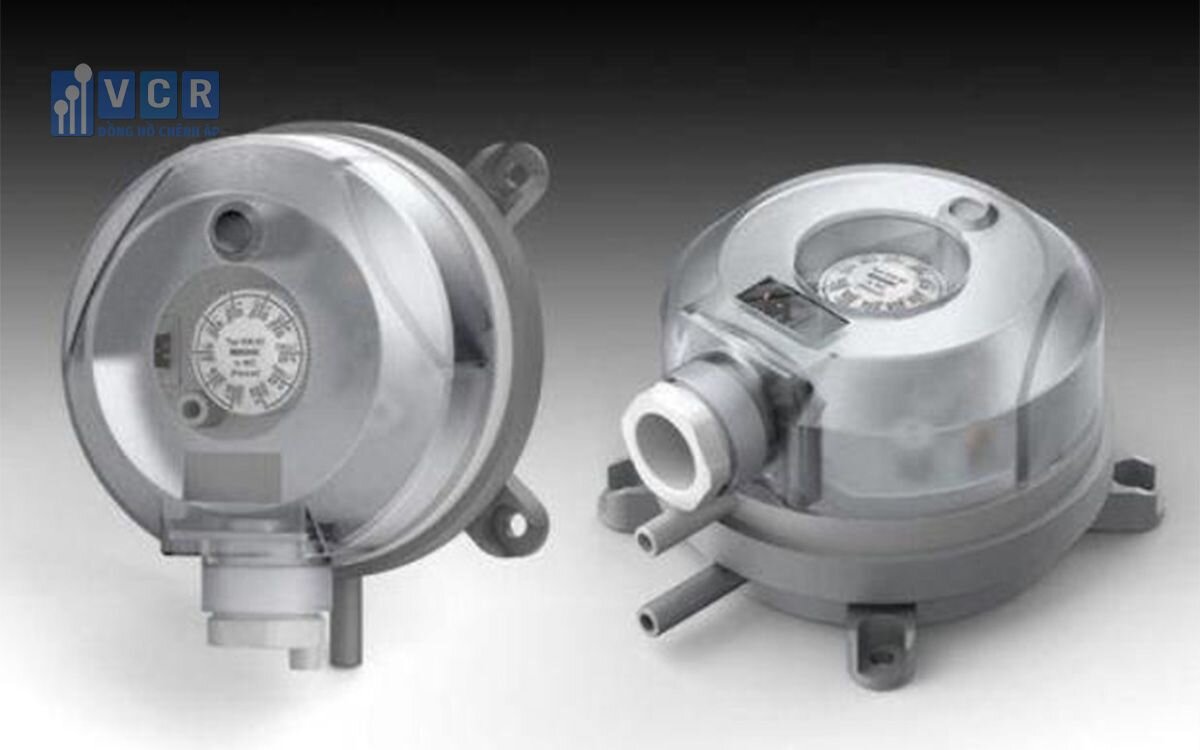

Công tắc chênh áp cầu thang – phòng sạch
Công tắc chênh áp gió cũng được sử dụng trong phòng sạch hoặc các quạt thông gió có lưu lượng nhỏ.

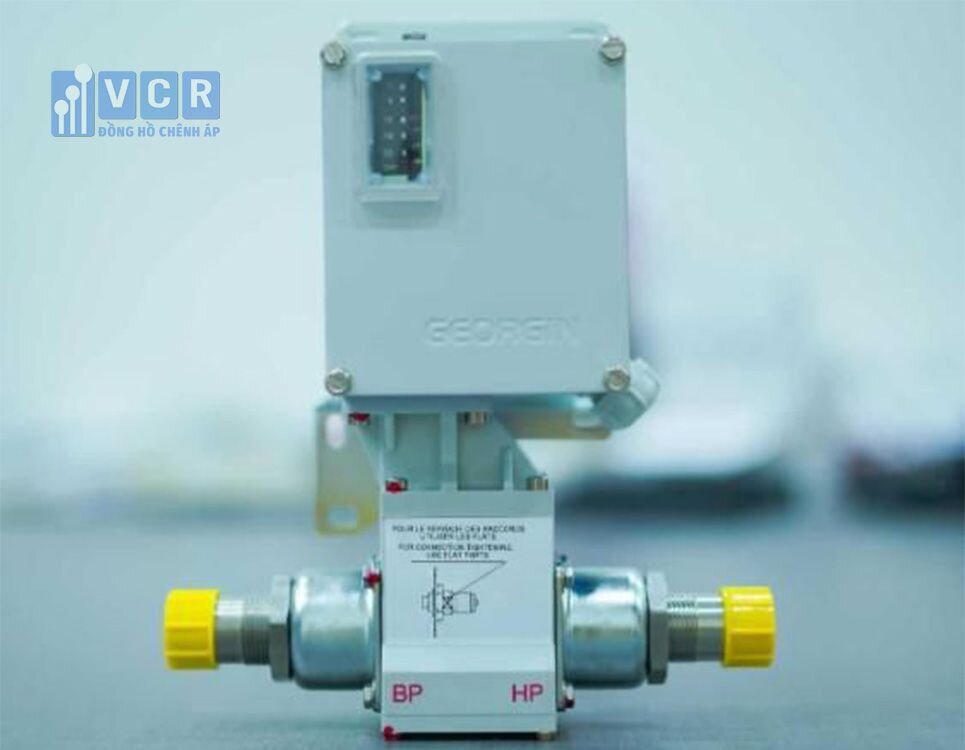

Công tắc chênh áp công nghiệp
Sự khác biệt đáng kể giữa công tắc chênh áp gió và công tắc chênh áp nước hoặc khí là khả năng chịu áp cao và mức độ chịu chênh áp lớn. Các công tắc chênh áp nước thường được làm bằng inox chịu áp cao để sử dụng trong mọi môi trường, bao gồm cả dung dịch và khí gas.
Ví dụ, mặc dù thang đo chênh áp là 20 bar, nhưng khả năng chịu áp của công tắc chênh áp có thể lên đến 32 bar. Trên thiết bị, có một con vít dùng để điều chỉnh tín hiệu ngõ ra khi áp suất đạt ngưỡng được thiết lập. Tín hiệu ngõ ra này được sử dụng để điều khiển việc bật/tắt bơm trong trường hợp áp suất vượt quá mức cho phép mà các thiết bị bảo vệ khác chưa tác động.

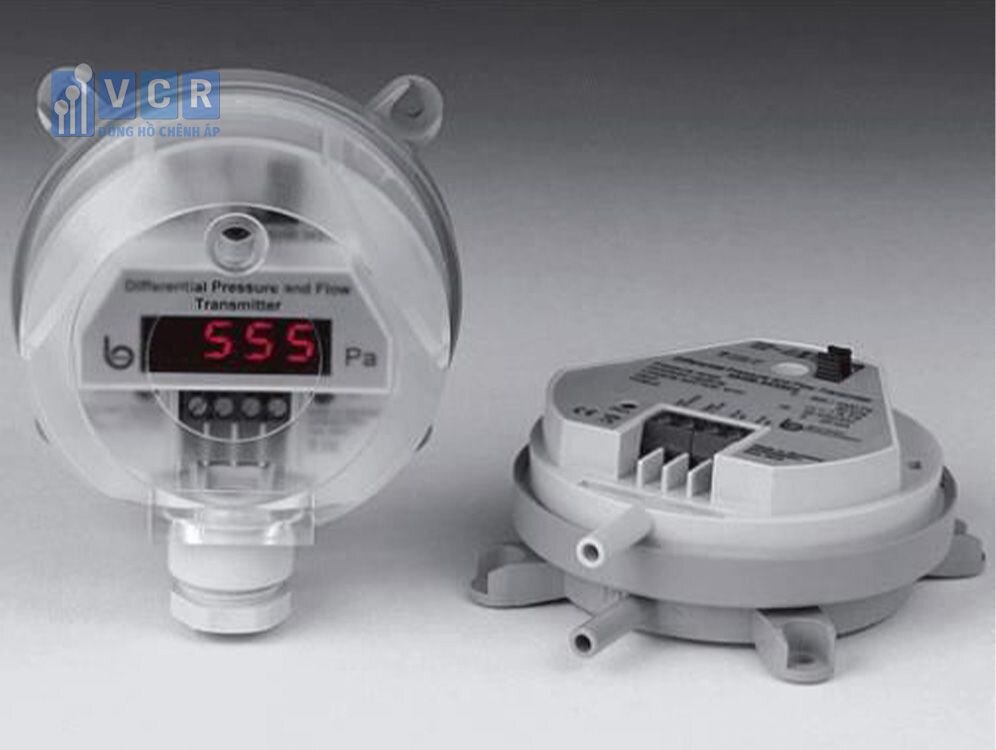

Cảm biến chênh áp gió – cầu thang
Cảm biến chênh áp gió - cầu thang đại diện cho một bước tiến về công nghệ so với đồng hồ đo chênh áp. Thiết bị này không chỉ hiển thị mức độ chênh áp giữa hai điểm cần đo mà còn có ngõ ra 4-20mA / 0-10V để truyền về PLC hoặc bộ hiển thị.
Với giá trị chênh áp rất nhỏ, loại cảm biến chênh áp gió này được thiết kế với thân vỏ bằng nhựa PVC, phù hợp cho các khu vực như cầu thang, phòng sạch,... Tuy nhiên, để đo chênh áp của nước hoặc các chất khí với áp lực lớn, ta cần sử dụng loại cảm biến chênh áp công nghiệp với thân vỏ được làm bằng kim loại.

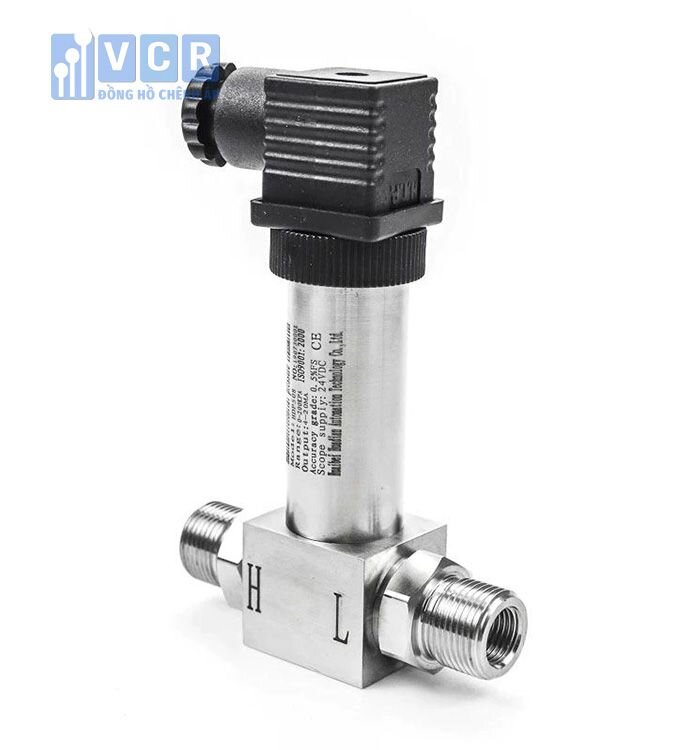

Cảm biến chênh áp suất nước
Thiết bị đo chênh lệch áp suất này được sản xuất hoàn toàn từ kim loại, hoặc cao cấp hơn là Inox 316L, ứng dụng được cho cả môi trường nước và khí. Ngoài khả năng chịu áp cao, nó cũng có thể sử dụng trong đa dạng môi trường khác nhau.
Thiết bị này có màn hình LCD sắc nét và có thể được điều chỉnh để thay đổi thang đo theo yêu cầu. Sai số thấp nhất thường được đặt ở mức 0.065%, hoặc có thể điều chỉnh thấp hơn đến 0.04% cho toàn bộ dải đo. Thời gian đáp ứng nhanh chỉ trong vài chục mili giây cũng là một đặc điểm phổ biến của loại cảm biến này.

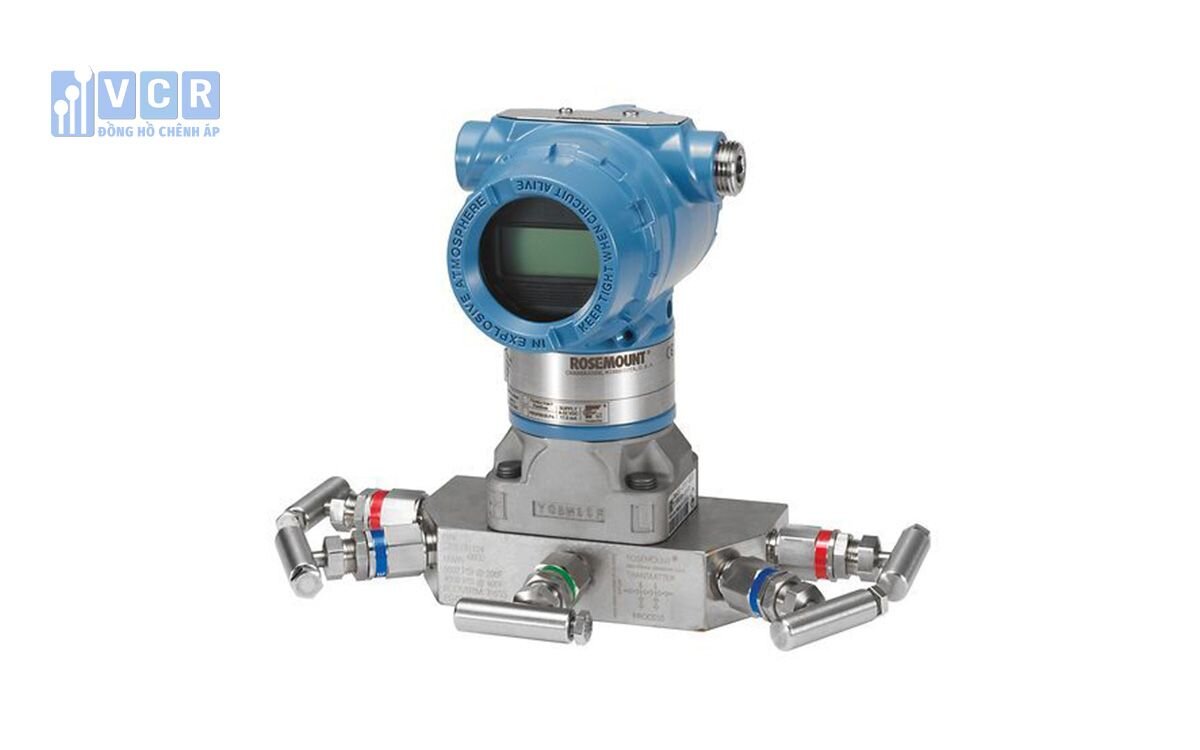

Transmitter lưu lượng áp suất chênh áp
Transmitter lưu lượng áp suất chênh áp (DP) đóng vai trò là một giải pháp đo lưu lượng hàng đầu trong ngành công nghiệp, đảm bảo độ chính xác tối ưu. Thiết bị này có thể được trang bị sẵn các phần yếu tố chính đa dạng, đã được kiểm tra rò rỉ và hiệu chuẩn để đảm bảo vận hành hiệu quả và việc lắp đặt nhanh chóng. Bằng cách giảm thiểu các điểm rò rỉ, nó nâng cao độ chính xác và kiểm soát quá trình. Transmitter lưu lượng DP còn được thiết kế với tính năng chuẩn đoán về năng lượng, phát hiện các vấn đề toàn vẹn của vòng lặp điện nhằm giảm thiểu thời gian chết.
Cách sử dụng tốt nhất cho các thiết bị đo chênh lệch áp suất
Kết nối đúng
Để sử dụng các thiết bị đo chênh lệch áp suất một cách hiệu quả, việc kết nối máy đúng nguyên tắc là vô cùng quan trọng. Chúng ta cần đảm bảo rằng áp suất dương được kết nối với cổng kết nối cộng (+), trong khi áp suất âm được kết nối với cổng kết nối trừ (-) trên thiết bị. Điều này sẽ đảm bảo rằng thiết bị đo chênh áp hoạt động trên toàn dải đo và cung cấp các giá trị đo chính xác nhất.
Đo áp suất tương đối
Để đo áp suất tương đối, ta chỉ cần để một trong hai kết nối áp suất mở và sử dụng môi trường hiện tại làm giá trị tham chiếu.
Đo bằng ống Pitot
Sử dụng ống Pitot là một phương pháp hiệu quả để đo vận tốc không khí trong các môi trường có nhiều bụi và ô nhiễm. Ví dụ, áp suất chênh lệch giữa áp suất động và áp suất tĩnh có thể được sử dụng để xác định vận tốc không khí trong ống dẫn dòng khí của một hệ thống.
Thay thế các phần tử lọc không khí
Việc thay thế các phần tử lọc không khí trong hệ thống điều hòa không khí cũng cần được đo chênh áp định kỳ. Một số thiết bị đo chênh áp có thể được kết nối trực tiếp với các cổng của bộ lọc để cung cấp cảnh báo khi chênh áp trước và sau bộ lọc đạt đến ngưỡng quy định.
Đo chênh lệch áp suất trong phòng sạch
Để đảm bảo tuân thủ tiêu chuẩn trong phòng sạch, yêu cầu về độ chính xác của các thiết bị đo chênh áp không thể bị bỏ qua. Sự chênh lệch áp suất giữa các phòng sạch cần được kiểm soát chính xác và tuân thủ một cách nghiêm ngặt.
Vì áp suất tối thiểu trong phòng sạch phải được đảm bảo ngay cả khi cửa mở, việc này đảm bảo rằng không có luồng không khí ô nhiễm nào có thể xâm nhập vào phòng và gây ô nhiễm. Giá trị chênh lệch áp suất thường được tiêu chuẩn hóa trong khoảng từ 5-20 Pa. Đối với các phòng sạch, các đồng hồ chênh áp thường được sử dụng để đo lường như đã được đề cập ở phần trước.
Các thiết bị đo chênh áp đóng vai trò không thể thiếu trong các hoạt động sản xuất công nghiệp hiện nay. Việc lựa chọn đúng thiết bị đo chênh áp cho mỗi ứng dụng là rất quan trọng để đảm bảo hiệu suất và chính xác. Hy vọng rằng bài viết này đã giúp bạn hiểu thêm về các thiết bị đo chênh áp.
