Đồng hồ đo chênh lệch áp suất là gì?

Có một loại thiết bị được gọi là đồng hồ đo chênh lệch áp suất, còn được biết đến dưới nhiều tên khác nhau như đồng hồ chênh áp, áp kế vi sai, hoặc đồng hồ chênh áp phòng sạch. Chức năng của nó là đo áp suất tại hai điểm khác nhau. Thông thường, đồng hồ này được áp dụng trong nhiều lĩnh vực như nhà máy công nghiệp, hệ thống HVAC, các phòng sạch, và cả trong ngành dược phẩm. Bằng cách đo chênh lệch áp suất, nó có thể đo lưu lượng chảy, đo độ cao mực nước trong bồn kín, hay đo chênh lệch áp suất của không khí, và nhiều ứng dụng khác.

Video: Đồng hồ đo chênh lệch áp suất Macroscopic

Phân loại đồng hồ đo chênh lệch áp suất

Đồng hồ chênh lệch áp suất thường có 2 loại phổ biến sau:

Đồng hồ đo chênh áp lọc

Dải đo đồng hồ dùng đo áp suất chênh lệch giữa lọc hepa và môi trường thường ở trong khoảng từ 0-500Pa hoặc 0-750Pa. Chức năng chính của đồng hồ đo áp chênh lệch lọc là đo độ giảm áp khi khí đi qua lọc. Khi bộ lọc bám bụi, lưu lượng không khí giảm đi và điều này thể hiện qua việc tăng áp suất chênh lệch giữa mặt trước và mặt sau của lọc. Thông qua việc đo áp suất này, ta có thể xác định thời điểm cần thay thế lọc.

Đồng hồ đo chênh áp phòng

Trong khi đó, việc đo áp suất chênh lệch giữa hai phòng hoặc giữa phòng và hành lang thường thực hiện với đồng hồ có dải đo 0-60pa. Đồng hồ chênh áp phòng thường được áp dụng trong các khu vực cần duy trì áp suất dương hoặc âm như phòng sạch hoặc các khu vực cách ly. Chúng được sử dụng để theo dõi chênh áp và báo hiệu khi cần điều chỉnh để duy trì chênh áp theo tiêu chuẩn. Điều này giúp ngăn chặn ô nhiễm từ các khu vực có cấp độ sạch khác nhau trong phòng sạch và ngăn chặn vi khuẩn thoát ra trong các phòng cách ly như phòng mổ, phòng thí nghiệm hóa sinh hoặc phòng áp lực âm.

Ngoài phân loại theo phạm vi sử dụng, đồng hồ đo chênh lệch áp suất còn phân loại dựa trên giải đo

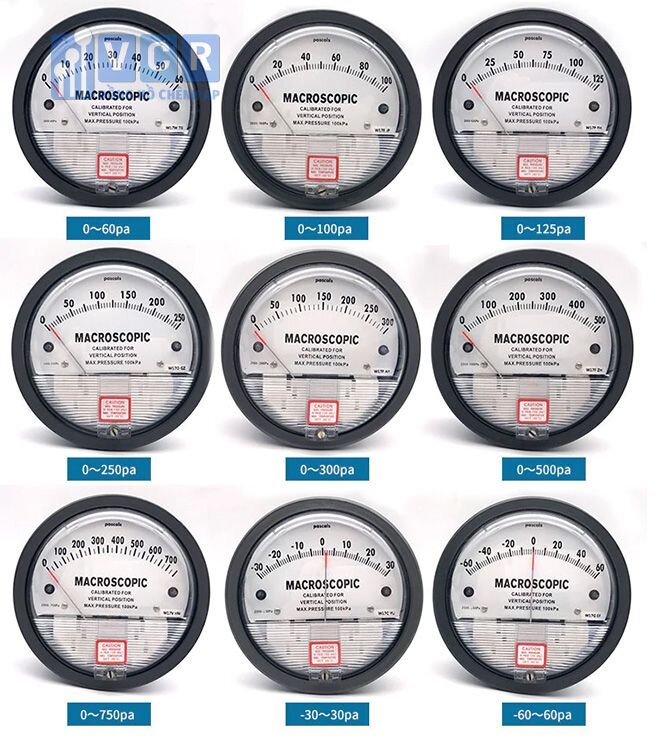

một số loại giải đo đồng hồ đo chênh lệch áp suất VCR hiện đang cung cấp
Một số loại giải đo đồng hồ đo chênh lệch áp suất VCR hiện đang cung cấp

Khi phân loại đồng hồ đo chênh lệch áp suất, chúng ta cũng thường phân loại theo dải đo. Và những dải đo sau đây là những dải đo thường dùng nhất trong phòng sạch.

Đồng hồ đo chênh lệch áp suất còn được phân loại theo các dải đo khác nhau. Dưới đây là một số dải đo phổ biến được sử dụng các trong lĩnh vực phòng sạch:

  • Dải đo – 60 – 60 Pa: Thường được sử dụng để đo chênh áp âm
  • Dải đo 0 – 60 Pa: Là dải đo phổ biến nhất hiện nay và thường được áp dụng để đo chênh lệch áp suất trong các phòng
  • Dải đo 0 – 250 Pa: Thường được sử dụng để đo chênh áp trong các phòng
  • Dải đo 0 – 500 Pa: Loại này thường được sử dụng để đo chênh áp trong các phòng cũng như đo chênh áp qua các bộ lọc
  • Dải đo 0 – 750 Pa: Được thiết kế đặc biệt để đo chênh áp qua các bộ lọc, chẳng hạn như trong Hepa Box, Pass Box và Fan Filter Unit, và các ứng dụng tương tự

Các dải đo này giúp cho việc đo chênh lệch áp suất trở nên linh hoạt và hiệu quả trong các hệ thống phòng sạch và các ứng dụng liên quan.

Cấu tạo và nguyên lý hoạt động đồng hồ đo chênh lệch áp suất

Cấu tạo Đồng hồ đo chênh lệch áp suất gồm các bộ phận sau:

  • Sensing element: Bộ phận cảm biến
  • Thanh truyền động
  • Magnet: Nam châm
  • Pointer: Kim đồng hồ
  • HP: Cổng kết nối áp suất cao
  • LP: Cổng kết nối áp suất thấp
  • Gờ cảm ứng với nam châm

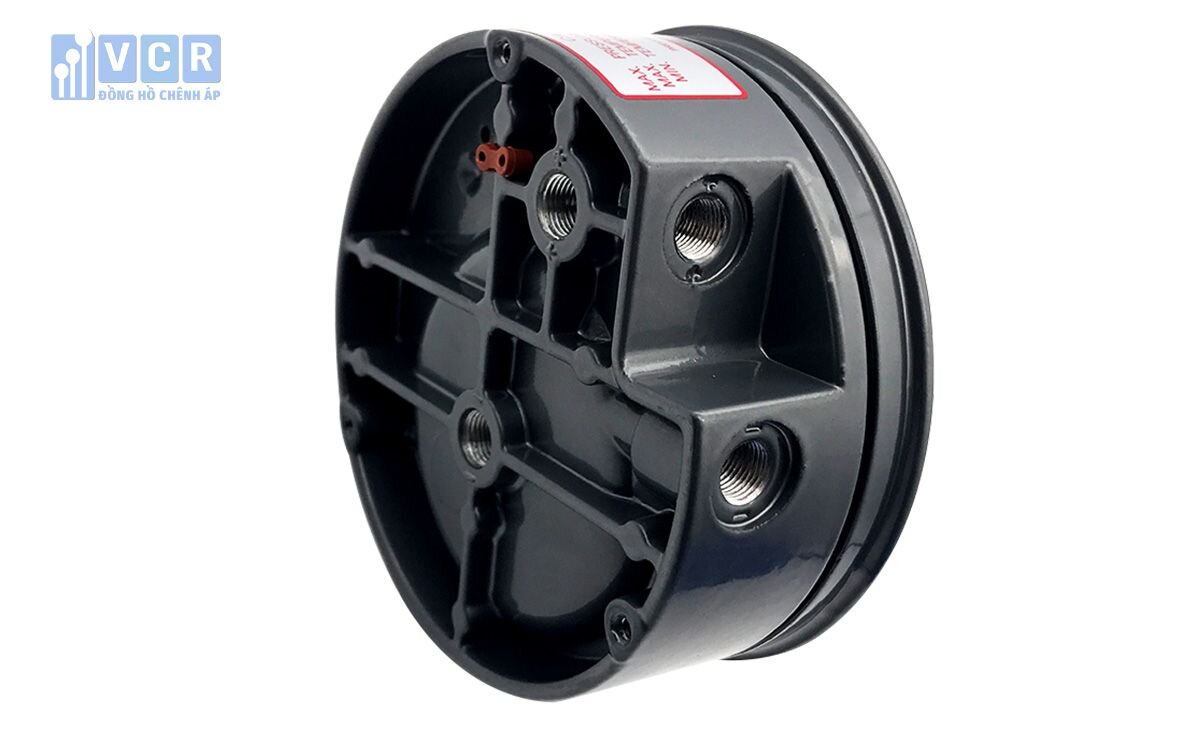

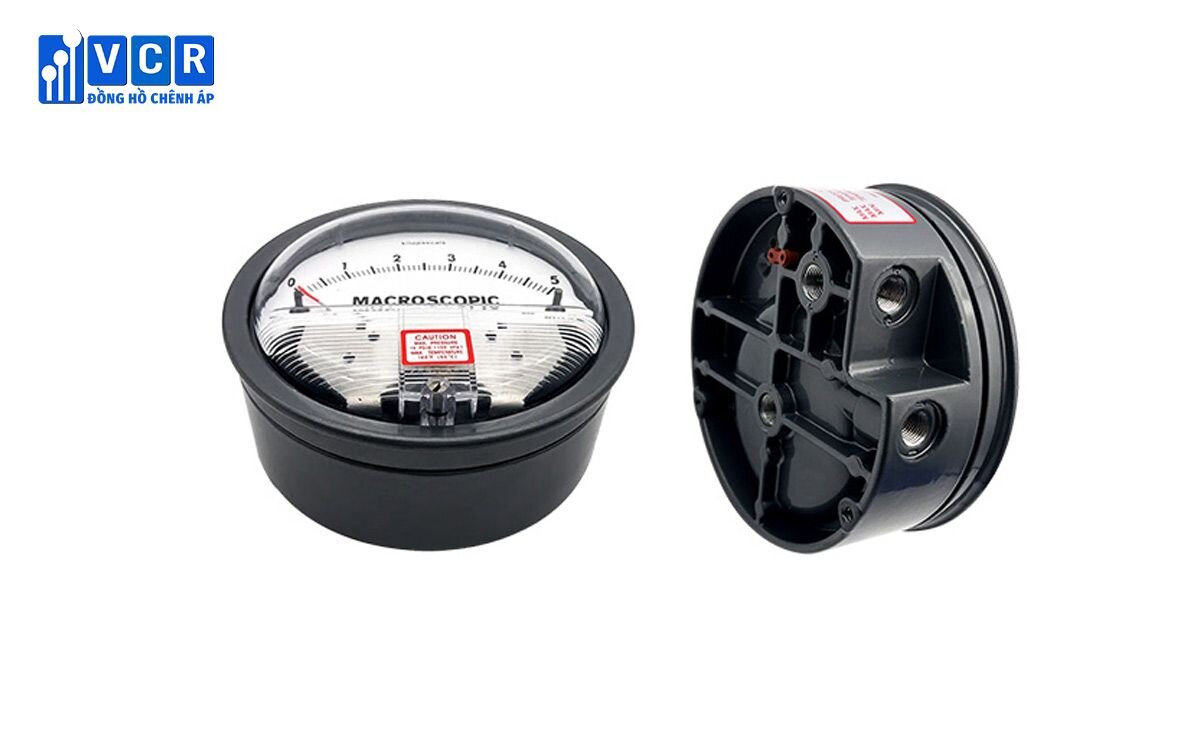

Cấu tạo Đồng hồ đo chênh lệch áp

Nguyên lý hoạt động đồng hồ đo chênh lệch áp suất

Khi áp suất tại đầu kết nối áp suất cao (thứ 1) cao hơn áp suất tại đầu kết nối áp suất thấp (thứ 2), bộ phận cảm biến sẽ di chuyển, làm cho thanh nam châm cũng di chuyển theo. Sự di chuyển này được truyền qua cơ cấu truyền động bên ngoài đồng hồ, khiến cho kim đồng hồ quay theo chiều mũi tên. Mặt hiển thị của đồng hồ cho phép người vận hành biết được mức độ chênh áp tại vị trí cần đo.

Đồng hồ đo chênh lệch áp suất cần có những giấy tờ gì?

CO

CO là viết tắt của Certificate of Origin, tương đương với giấy chứng nhận xuất xứ.

Đây là một tài liệu quan trọng trong lĩnh vực xuất nhập khẩu, xác định nguồn gốc xuất xứ của hàng hóa từ một quốc gia cụ thể. Giấy chứng nhận này được cấp bởi cơ quan có thẩm quyền của quốc gia xuất khẩu và phải tuân thủ theo các quy định của cả nước xuất khẩu và nước nhập khẩu.

Mục đích của CO là chứng minh nguồn gốc rõ ràng và hợp pháp của hàng hóa về mặt thuế quan và các quy định về xuất nhập khẩu. Điều này đảm bảo rằng hàng hóa không phải là hàng giả mạo hoặc không có nguồn gốc rõ ràng. Có CO đi kèm sẽ giúp xác định xem sản phẩm mà chúng ta mua có phải là hàng hợp pháp hay không, giúp đảm bảo tính chất hợp pháp và uy tín của sản phẩm.

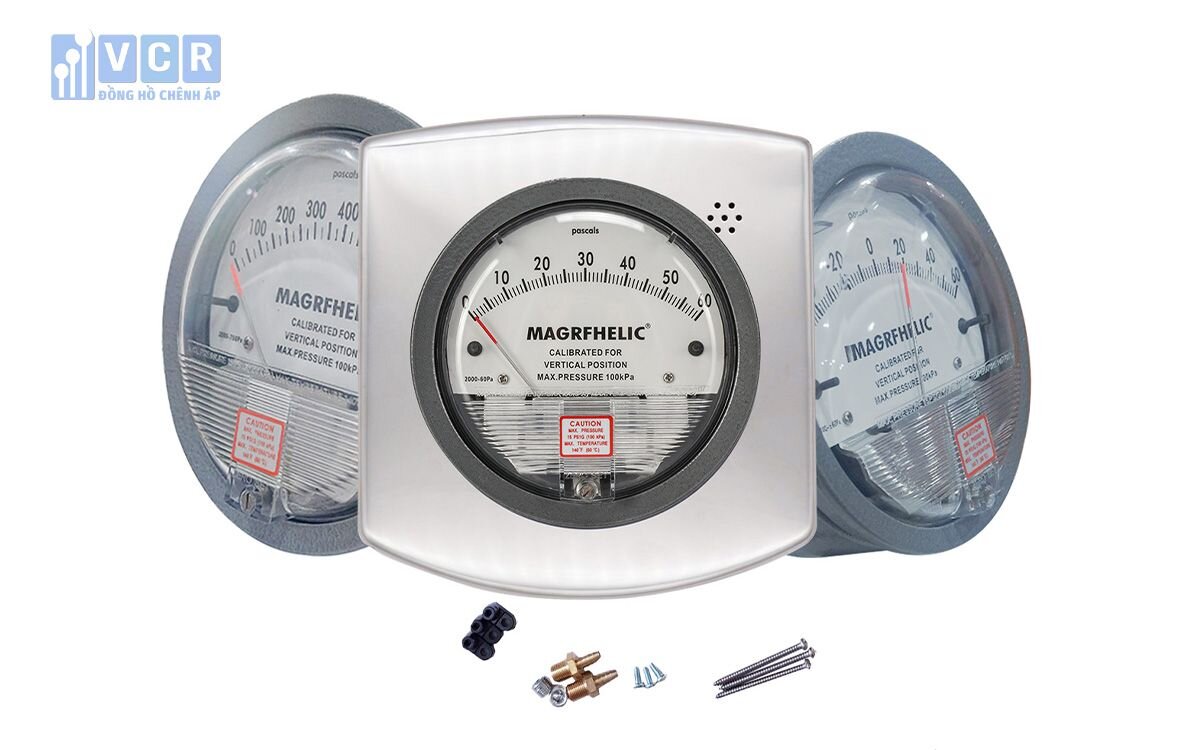

Nguyên lý hoạt động đồng hồ đo chênh lệch áp suất

CQ

Một tài liệu quan trọng khác khi mua Đồng hồ đo chênh lệch áp suất là CQ.

CQ là viết tắt của Certificate of Quality, tức là giấy chứng nhận về chất lượng hàng hóa. Đây là tài liệu xác nhận rằng sản phẩm đáp ứng các tiêu chuẩn chất lượng của quốc gia sản xuất hoặc tiêu chuẩn quốc tế.

Khác với CO, giấy chứng nhận CQ là một bằng chứng về việc hàng hóa có đáp ứng các tiêu chuẩn chất lượng từ nhà sản xuất và địa điểm nhập khẩu.

CQ giúp chứng minh rằng Đồng hồ đo chênh lệch áp suất được sản xuất tuân thủ đúng các tiêu chuẩn chất lượng đã được công bố. Đây là một tài liệu quan trọng đối với cả nhà sản xuất và khách hàng, giúp xác nhận chất lượng của sản phẩm.

Giấy kiểm định

Ngoài CO và CQ, chứng nhận kiểm định cũng là một tài liệu cực kỳ quan trọng khác.

Kiểm định là quá trình đánh giá và xác nhận các đặc tính kỹ thuật đo lường của thiết bị đo theo các yêu cầu được quy định. Đây là một hoạt động bắt buộc, giúp đảm bảo rằng các thiết bị và máy móc của các doanh nghiệp và tổ chức tuân thủ đúng các quy định của pháp luật.

Quá trình kiểm định đồng hồ đo chênh lệch áp suất được thực hiện bởi các chuyên gia kiểm định đo lường theo các quy trình đồng nhất. Sau khi hoàn tất, thiết bị đo sẽ được dán tem kiểm định hoặc nhận được giấy chứng nhận kiểm định từ cơ quan quản lý đo lường của nhà nước hoặc từ cơ sở kiểm định được ủy quyền và có giá trị pháp lý trên toàn quốc.

Thời gian kiểm định Đồng hồ đo chênh lệch áp suất thường kéo dài khoảng 3 đến 5 ngày.

Lưu ý khi vận chuyển lắp đặt và sử dụng đồng hồ đo chênh lệch áp suất

Lưu ý khi vận chuyển đồng hồ đo chênh lệch áp suất

Không chỉ áp dụng cho đồng hồ đo chênh lệch áp suất, việc sử dụng bất kỳ dụng cụ chính xác nào đều cần được thao tác một cách nhẹ nhàng để tránh bị ảnh hưởng bởi các yếu tố bên ngoài. Khi sử dụng các loại đồng hồ đo chênh áp, cần tránh va chạm trong quá trình di chuyển.

Để đảm bảo kết quả đo ổn định và hiển thị chính xác, cần đảm bảo môi trường làm việc ổn định và các bộ phận chính xác trong thiết bị được bảo quản và sử dụng cẩn thận để đảm bảo tuổi thọ.

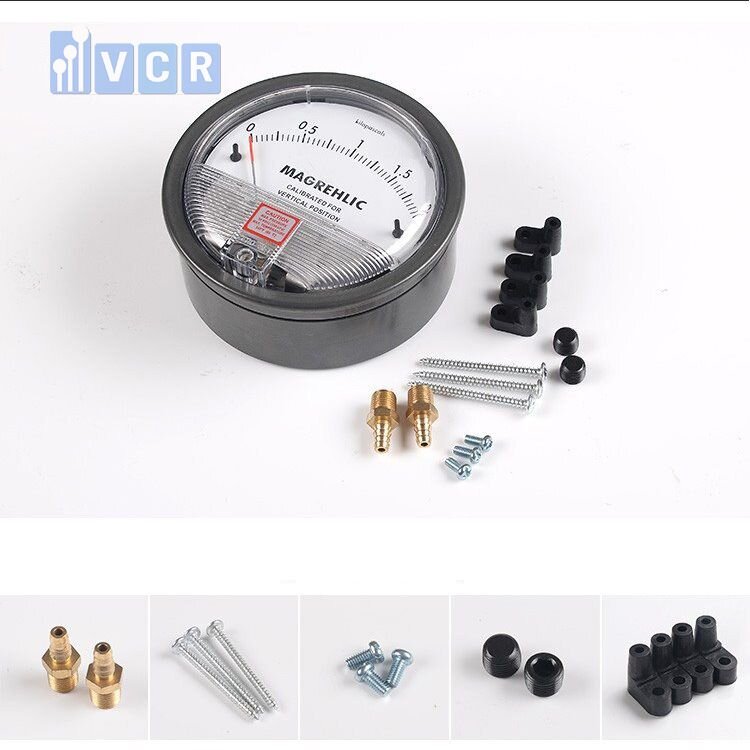

Lưu ý khi vận chuyển đồng hồ đo chênh lệch áp suất

Lưu ý khi lắp đặt Đồng hồ đo chênh lệch áp suất

  • Đảm bảo sử dụng đúng dải đo
  • Chuẩn bị đầy đủ các công cụ cần thiết, đặc biệt là ống mềm trước khi lắp đặt
  • Nhiệt độ môi trường lắp đặt cũng cần được kiểm soát dưới 60 độ C và áp suất tại vị trí lắp đặt không vượt quá phạm vi đo áp suất của thiết bị
  • Hộp lắp đồng hồ có thể được sử dụng để thuận tiện trong quá trình đục lỗ, lắp đặt và tăng tính thẩm mỹ cho phòng sạch
  • Trước khi sử dụng, cần kiểm tra xem đồng hồ chênh áp đã được hiệu chỉnh về đúng vị trí chưa
  • Bịt hai lỗ áp suất cao và thấp còn lại sau khi đã sử dụng hai lỗ kia

Lưu ý trong quá trình sử dụng đồng hồ đo chênh lệch áp suất

Trong quá trình sử dụng dài hạn, nếu giá trị áp suất bị sai lệch, cần thực hiện bảo dưỡng và điều chỉnh kịp thời. Nếu gặp phải lỗi sau khi sử dụng trong thời gian dài, cần phải gọi nhân viên chuyên nghiệp để khắc phục và sửa chữa, nhằm đảm bảo các thành phần chính của thiết bị duy trì trạng thái hoạt động như ban đầu. Điều này sẽ tăng tuổi thọ và độ chính xác của đồng hồ đo chênh lệch áp suất. Cần tuân thủ các phương pháp và chỉ tiêu hiệu chuẩn kịp thời theo hướng dẫn từ các chuyên gia và nhà sản xuất liên quan.

Để đảm bảo hiệu quả hoạt động của sản phẩm, cần phải thực hiện đúng các hướng dẫn sử dụng của nhà sản xuất hoặc nhà cung cấp. Nếu phát hiện lỗi, sản phẩm cần được điều chỉnh kịp thời. Chỉ khi áp dụng các phương pháp xử lý chuyên nghiệp, đồng hồ đo chênh lệch áp suất mới có thể hoạt động một cách hiệu quả và đảm bảo tuổi thọ sản phẩm.

Các lỗi cơ bản thường gặp ở đồng hồ đo chênh lệch áp suất và cách khắc phục.

Đồng hồ bị quá áp suất

Đồng hồ đo chênh áp khi vượt quá áp suất quy định có thể bị hỏng, dẫn đến biến dạng ống và vỡ cảm biến áp suất.

Để khắc phục vấn đề này, cần lắp đặt thiết bị quá áp.

Trường hợp áp suất có biên độ lớn .

Trong trường hợp áp suất thay đổi đột ngột và có biên độ lớn, hệ thống đo chênh áp có thể bị hỏng, gây ra sự mòn của hệ thống bánh răng.

Để khắc phục, có thể lắp thêm một ống hẹp để hạn chế sự biến động đột ngột của áp suất.

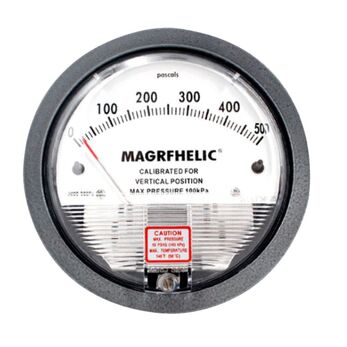

Các lỗi cơ bản thường gặp ở đồng hồ đo chênh lệch áp

Nhiệt độ cũng làm ảnh hưởng tới đồng hồ

Nhiệt độ cũng có thể ảnh hưởng đến đồng hồ đo chênh áp, đặc biệt trong môi trường nhiệt độ quá cao hoặc quá thấp. Điều này có thể gây ra sự hở của các khớp kim loại và làm cho đồng hồ đổ mồ hôi, làm cho kết quả đo không chính xác hoặc làm hỏng của đồng hồ.

Để khắc phục, có thể lắp thêm ống tản nhiệt và màng cách nhiệt cho đồng hồ.

Đồng hồ bị ảnh hưởng bởi hơi

Hơi nước có thể làm ảnh hưởng đến đồng hồ, đặc biệt là trong môi trường có dung môi có hơi nước.

Để khắc phục, có thể lắp thêm ống xi phông để chặn hơi.

Sự cố tắc nghẽn đồng hồ.

Trong môi trường dung môi có tính kết tinh, đồng hồ đo chênh áp sẽ bị tắc nghẽn làm cho kết quả hiển thị không chính xác.

Để khắc phục, có thể thêm một lớp màng cách ly giữa dung dịch cần đo và đồng hồ.

Dung môi ăn mòn đồng hồ.

Dung môi chứa các chất gây ăn mòn có thể làm hỏng đồng hồ.

Để khắc phục, có thể lắp thêm lớp màng cách ly, nên dựa trên tính chất hóa học để lựa chọn màng phù hợp, tránh tình trạng ăn mòn cả màng.

Tần số dao động của kim chỉ thi cao.

Sự cố này thường xảy ra với đồng hồ đo chênh áp chất khí, do áp suất biến đổi đột ngột trong quá trình hoạt động. Việc làm quá tải này có thể làm hỏng kim đồng hồ và bánh răng.

Để khắc phục: có thể sử dụng đồng hồ đo chênh áp có dầu, hoặc thêm dầu vào để giảm rung và va đập.

Yếu tố do con người

Trong quá trình sử dụng không đúng cách, bảo dưỡng và kiểm tra không hợp lý.

Lưu ý khi chọn đồng hồ đo chênh lệch áp suất

Đồng hồ đo chênh lệch áp suất được sử dụng rộng rãi và phổ biến. Tuy nhiên, sử dụng không đúng cách có thể làm hư hỏng thiết bị.
Dưới đây là 5 lưu ý giúp bạn chọn đúng loại đồng hồ chênh áp cần mua và sử dụng thiết bị phù hợp, tránh hỏng hóc hoặc lãng phí tiền bạc khi mua phải thiết bị đắt tiền không cần thiết.

Dải đo (Range)

Dải đo áp suất là phạm vi đo áp suất mà đồng hồ chênh áp có thể đáp ứng được. Nó biểu thị áp suất cực đại mà một đồng hồ có thể đo được. Tuy nhiên, không phải lúc nào bạn cũng nên chọn dải áp suất cực lớn, vì áp suất cao có thể dẫn đến sai số và kết quả đo không chính xác.

Ví dụ: Yêu cầu áp suất cực đại (Max): 3 bar thì bạn nên lựa chọn đồng hồ đo áp suất có thang đo 0-4 bar, hoặc 0-5, hoặc 0-6 bar.

Lưu chất (Fluid)

Đồng hồ chênh áp hoạt động trong môi trường lưu chất. Lưu chất này có thể là khí nén, nước, dầu, hoặc các dung dịch axit, bazơ,... Nếu môi trường là nước thủy cục hoặc nước vô khoáng (demi water), bạn có thể chọn bất kỳ vật liệu và loại đồng hồ áp suất nào.

Ví dụ: Đối với loại đồng hồ đo chênh áp kiểu ống bourdon, bạn có thể sử dụng ống bourdon làm từ đồng thau hoặc inox (hiện chỉ có hai loại vật liệu này trên thị trường). Tuy nhiên, nếu lưu chất là dung dịch axit hoặc bất kỳ dung dịch ăn mòn nào khác, bạn cần phải lựa chọn vật liệu phù hợp để tránh tình trạng ăn mòn đồng hồ áp suất ngay sau khi lắp đặt, điều này có thể gây nguy hiểm cho người vận hành thiết bị.

Kiểu kết nối (Connection)

Loại kết nối ren có thể là 14, 17 hoặc 21 mm (tương tự với NPT ¼", 1/2" hoặc ¾"), hoặc DN25, DN50, DN100... Việc biết thông tin này giúp bạn tránh việc cần sử dụng bộ chuyển đổi kết nối khi mua sản phẩm.

Kích thước mặt đồng hồ (Dial dimension): Mặc dù thông số này không quan trọng lắm, nhưng việc biết sẽ giúp bạn đáp ứng yêu cầu và ngân sách của khách hàng, vì mặt đồng hồ càng lớn thì giá càng cao.

Độ chính xác (Accuracy)

Trong hầu hết các trường hợp, các đồng hồ đo chênh áp không yêu cầu độ chính xác cao. Tuy nhiên, việc biết thông số này có ý nghĩa vì có một số trường hợp đặc biệt yêu cầu độ chính xác, và việc biết thông tin này sẽ hữu ích.

Nhiệt độ lưu chất (Open temperature)

Nhiệt độ của lưu chất thường không cao (thường <80 độ C), nên loại thông số này cũng không quá quan trọng; vì hầu hết các vật liệu đều chịu được nhiệt độ này

Nhưng trong trường hợp nhiệt độ lưu chất quá cao (>80 độ C) thì việc chọn vật liệu phù hợp là yếu tố quan trọng nhất.
Để khắc phục những vấn đề trên, cần có những kiến thức cụ thể khi sử dụng đồng hồ đo chênh lệch áp suất.

Địa chỉ bán đồng hồ đo chênh lệch áp suất

Đồng hồ đo chênh lệch áp suất là thiết bị phổ biến và ứng dụng rộng rãi trong nhiều ngành công nghiệp. Bạn có thể liên hệ với các công ty cung cấp thiết bị công nghiệp khi có nhu cầu mua đồng hồ chênh áp. Bạn nên lựa chọn các đơn vị đại lý đồng hồ chênh áp để có được nguồn hàng đảm bảo, và nhận được sự hỗ trợ tốt nhất, từ chính sách mua hàng đến chính sách sản phẩm.

Thiết bị phòng sạch VCR là một trong những nhà phân phối đồng hồ chênh lệch áp suất với chủng loại đa dạng. Khi lựa chọn chúng tôi, bạn sẽ được hỗ trợ:

  • Giá thành hợp lý.
  • Chế độ giao hàng tận nơi.
  • Tư vấn kỹ thuật tận tình, trách nhiệm.
  • Cung cấp các giấy tờ đi kèm như Certificate of Origin (CO) và Certificate of Quality (CQ).
  • Sản phẩm chính hãng.
  • Thời gian bảo hành lên đến 12 tháng.
