Trạng thái nghỉ loại bỏ phần lớn tác động từ vận hành

Theo cách phân loại trạng thái sử dụng trong ISO 14644, at-rest là khi phòng sạch đã hoàn thiện, thiết bị được lắp đặt và hoạt động theo trạng thái đã thống nhất, nhưng không có nhân sự trong phòng. Operational là trạng thái phòng đang hoạt động theo điều kiện quy định, có thiết bị vận hành và số lượng nhân sự xác định.

Ở trạng thái nghỉ, cửa thường đóng, luồng người gần như bằng 0 và nhiều biến động ngắn hạn đã được loại khỏi phép đo. Lưu lượng cấp, hồi và thải vì thế tạo ra pressure cascade ổn định hơn.

Giá trị đọc trên đồng hồ lúc này thường ít dao động, phù hợp để kiểm tra trạng thái nền của hệ thống HVAC sau khi phòng đã ổn định.

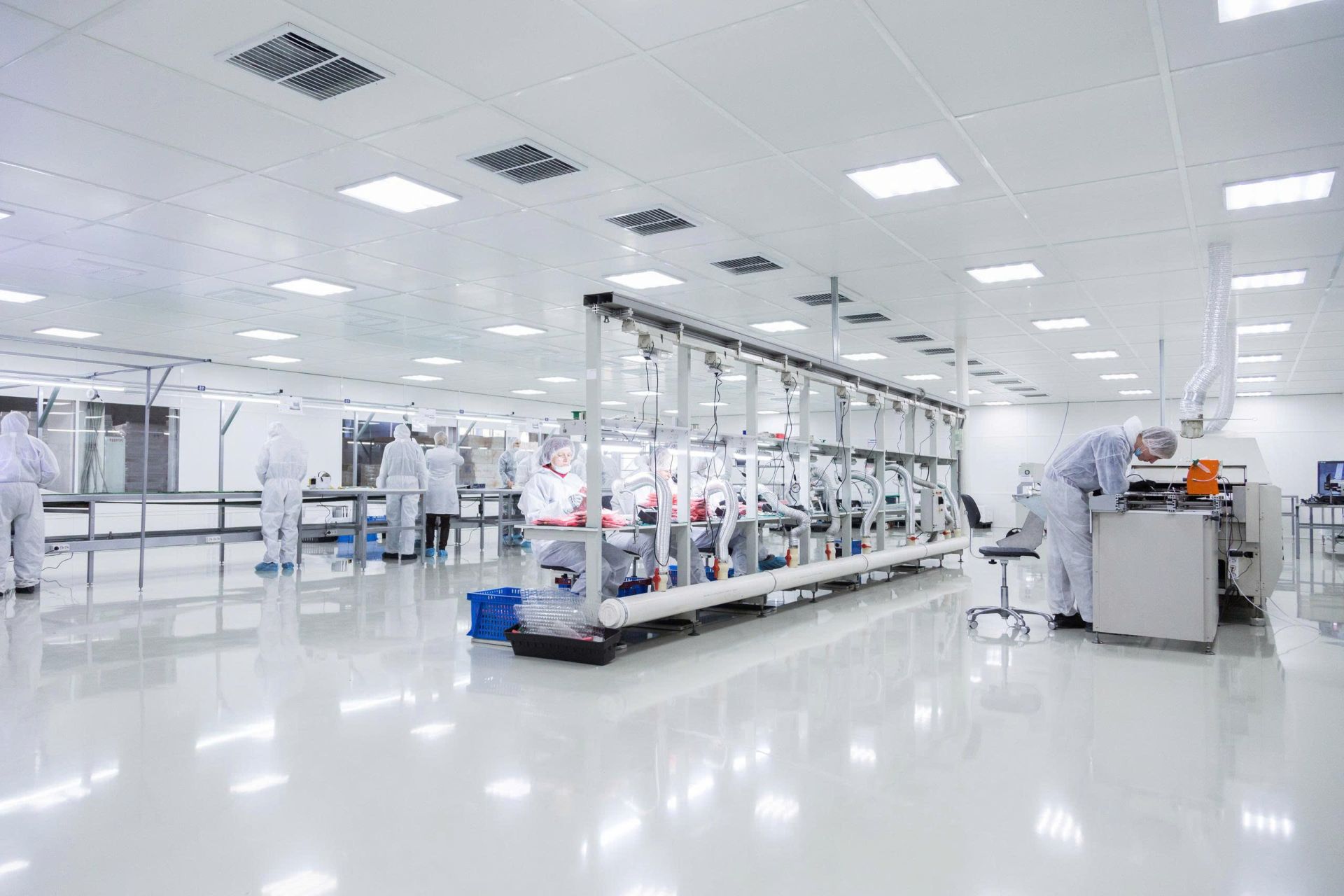

Khi vận hành, cân bằng lưu lượng liên tục bị tác động

Chênh áp phòng hình thành từ quan hệ giữa lưu lượng cấp, lưu lượng hồi/thải và độ kín của phòng. Khi sản xuất bắt đầu, cả ba yếu tố đều có khả năng thay đổi.

Cửa mở làm xuất hiện tiết diện rò rất lớn trong thời gian ngắn. Nhân sự di chuyển qua airlock tạo thêm trao đổi khí. Tủ hút, booth, thiết bị hút cục bộ hoặc hệ exhaust công nghệ khởi động sẽ lấy thêm không khí khỏi phòng. Một số hệ HVAC dùng VAV hoặc điều khiển áp suất sẽ phản ứng bằng cách thay đổi lưu lượng cấp hoặc thải.

Kết quả là chênh áp ở trạng thái vận hành thường dao động nhiều hơn trạng thái nghỉ. Giá trị có thể thấp hơn, cao hơn hoặc dao động quanh mức nền tùy logic HVAC và thiết bị đang chạy.

Cửa mở tạo biến động nhanh nhất trên đồng hồ

Trong thực tế vận hành, thao tác cửa thường tạo ra thay đổi dễ quan sát nhất.

Khi cửa giữa hai phòng mở, trở lực của ranh giới giảm mạnh. Không khí đi qua khe cửa theo hướng chênh áp hiện có, khiến giá trị trên đồng hồ chênh áp giảm nhanh. Sau khi cửa đóng, hệ HVAC cần một khoảng thời gian để tái lập cân bằng.

Nếu đồng hồ cơ phản ứng đủ nhanh, kim sẽ giảm rồi quay về vùng ổn định. Với cảm biến điện tử kết nối BMS, đồ thị trend thể hiện rõ cú giảm áp và quá trình phục hồi.

Một dao động ngắn trùng với thao tác cửa khác hoàn toàn với tình trạng chênh áp thấp kéo dài khi mọi cửa đã đóng.

Thiết bị công nghệ có thể làm pressure cascade dịch chuyển

Ở nhiều phòng sạch, trạng thái vận hành còn kích hoạt thêm thiết bị hút hoặc thải khí.

Ví dụ, Dispensing Booth, tủ hút hoặc hệ exhaust công nghệ lấy khí khỏi phòng sẽ làm cân bằng lưu lượng thay đổi. Nếu lượng khí cấp bù không đáp ứng tương ứng, áp suất phòng giảm so với trạng thái nghỉ.

Ngược lại, hệ điều khiển HVAC có thể tăng khí cấp để giữ setpoint. Khi đó đồng hồ vẫn duy trì giá trị gần mức thiết kế dù tải vận hành đã thay đổi.

Điểm quan trọng nằm ở khả năng giữ chênh áp trong điều kiện sử dụng thực tế, chứ không phải yêu cầu trạng thái nghỉ và vận hành luôn hiển thị cùng một con số.

So sánh hai trạng thái phải cùng điều kiện đo

Sai lệch thường xuất hiện khi một giá trị được ghi lúc cửa đóng ổn định, còn giá trị kia lại lấy đúng thời điểm người vừa đi qua cửa.

Khi đánh giá, VCR thường tách rõ:

  • trạng thái phòng;
  • thiết bị nào đang chạy;
  • trạng thái cửa;
  • số lượng nhân sự;
  • chế độ HVAC;
  • thời điểm đọc sau khi cửa đóng.

Nếu mục tiêu là so sánh at-rest và operational, mỗi trạng thái phải được định nghĩa trước. ISO 14644-3 cũng xây dựng các phép thử cho ba trạng thái occupancy gồm as-built, at-rest và operational, cho thấy trạng thái sử dụng là điều kiện phải được xác định khi đánh giá hiệu năng phòng sạch.

Dao động nào là bình thường, dao động nào cần kiểm tra?

Biến động ngắn khi cửa mở thường thuộc đặc tính vận hành. Giá trị trở lại vùng kiểm soát sau khi cửa đóng cho thấy hệ thống đang phục hồi.

Trường hợp cần kiểm tra xuất hiện khi chênh áp thấp kéo dài, phục hồi ngày càng chậm hoặc thay đổi rõ khi một thiết bị công nghệ khởi động. Khi đó, kỹ thuật nên đối chiếu lưu lượng cấp – hồi – thải, trạng thái damper, filter, độ kín cửa và các điểm lấy áp.

Nếu đồng hồ tại chỗ thay đổi bất thường trong khi HVAC ổn định, đường ống lấy áp, zero point và kết nối HIGH/LOW cũng cần được kiểm tra.

Đừng dùng giá trị at-rest để đại diện hoàn toàn cho vận hành

At-rest giúp xác nhận hệ thống trong điều kiện ít nhiễu. Operational mới phản ánh áp suất khi phòng thực sự sản xuất.

Trong các dự án phòng sạch, hai trạng thái thường được dùng cho mục tiêu khác nhau: at-rest để đánh giá trạng thái nền, còn operational để xác nhận pressure cascade vẫn được duy trì dưới tải thực tế.

URS, SOP hoặc protocol qualification nên ghi rõ trạng thái áp dụng cho từng giới hạn và phương pháp ghi nhận.

Giải pháp đồng hồ chênh áp tại VCR

VCR cung cấp nhiều dải đồng hồ chênh áp Macroscopic cho hệ thống phòng sạch. Với khu vực áp dương thông thường, dòng Series 2000 dải 0–60 Pa phù hợp để theo dõi chênh áp giữa hai không gian; với phòng áp âm hoặc khu vực cần quan sát cả hai chiều, Series 2300 dải -60 đến 60 Pa cho phép hiển thị chênh áp âm và dương. Khi lựa chọn, VCR đối chiếu mức chênh áp thiết kế, hướng pressure cascade và phạm vi dao động thực tế để tránh chọn thang đo quá rộng so với giá trị cần giám sát.

Kết luận

Chênh áp trạng thái nghỉ và trạng thái vận hành khác nhau chủ yếu do cửa, nhân sự, thiết bị công nghệ và hệ điều khiển HVAC làm thay đổi cân bằng lưu lượng. Đánh giá đúng cần xác định rõ trạng thái phòng, loại bỏ dao động tức thời do cửa và theo dõi khả năng phục hồi về vùng kiểm soát.

FAQs

Chênh áp khi vận hành có bắt buộc bằng trạng thái nghỉ?

Không. Hai trạng thái có tải vận hành khác nhau. Giá trị quan trọng là chênh áp duy trì trong giới hạn đã xác lập cho từng điều kiện.

Vì sao chênh áp giảm mạnh khi mở cửa?

Cửa mở làm tăng diện tích trao đổi khí giữa hai phòng, khiến ranh giới áp suất tạm thời suy yếu và giá trị chênh áp giảm.

Sau khi đóng cửa bao lâu mới đọc chênh áp?

Thời điểm đọc nên sau khi hệ thống đã phục hồi ổn định. Khoảng thời gian cụ thể phụ thuộc thể tích phòng, lưu lượng HVAC, độ kín và logic điều khiển.

Trạng thái operational nên đo khi thiết bị nào đang chạy?

Các thiết bị thuộc điều kiện sản xuất bình thường phải ở trạng thái vận hành đã định nghĩa, đặc biệt các hệ thống có hút hoặc thải khí ảnh hưởng đến cân bằng áp suất.
