Một chỉ số bất thường chưa đủ để kết luận

Trong phòng sạch, chênh áp thực thay đổi thường liên quan đến lưu lượng gió cấp, hồi, xả, trạng thái cửa, độ kín phòng, trở lực lọc hoặc điều khiển HVAC. Trong khi đó, đồng hồ chênh áp bị lỗi có thể xuất phát từ điểm lấy áp, ống dẫn, cổng High/Low, zero, dải đo hoặc cơ cấu hiển thị.

Vì vậy, khi thấy giá trị chênh áp tăng, giảm, dao động hoặc đổi dấu bất thường, bước đầu tiên không phải là chỉnh quạt hay damper ngay. Cần xác minh số đo có đáng tin hay không. Prompt kỹ thuật chị đã chốt cũng nhấn mạnh rằng chất lượng lắp đặt, điểm lấy áp, đường ống, zero và cách nối cổng cao áp/thấp áp có thể làm sai lệch số đo chênh áp.

Nói cách khác, cần phân biệt hai câu hỏi: phòng có thật sự đổi áp hay thiết bị đang báo sai?

Khi nào nghiêng về chênh áp thực thay đổi?

Một thay đổi chênh áp đáng tin thường đi kèm bối cảnh vận hành rõ ràng. Ví dụ, cửa mở lâu, airlock hoạt động liên tục, AHU chuyển chế độ, quạt giảm tốc, damper thay đổi, lọc bẩn dần hoặc khu vực hành lang tham chiếu cũng biến động.

Nếu nhiều điểm đo trong cùng một nhánh HVAC cùng thay đổi theo một hướng, khả năng cao hệ thống đang có biến động thật. Chẳng hạn, nhiều phòng áp dương cùng giảm chênh áp sau khi AHU giảm lưu lượng, hoặc một khu vực áp âm phục hồi chậm khi quạt xả hoạt động không ổn định.

Một dấu hiệu khác là giá trị thay đổi có xu hướng. Nếu chênh áp giảm dần qua nhiều ngày, nguyên nhân có thể liên quan đến lọc, lưu lượng gió, độ kín phòng hoặc cân bằng cấp – hồi. Nếu giá trị chỉ thay đổi khi cửa mở rồi phục hồi sau khi cửa đóng, đó có thể là phản ứng vận hành bình thường.

Khi nào nghiêng về đồng hồ hoặc chuỗi đo bị lỗi?

Nên nghi ngờ đồng hồ chênh áp bị lỗi hoặc chuỗi đo có vấn đề khi chỉ một đồng hồ hiển thị bất thường, trong khi các dấu hiệu vận hành khác vẫn ổn định. Ví dụ, phòng không có thay đổi về cửa, quạt, damper, lọc hay hoạt động thiết bị, nhưng đồng hồ đột ngột lệch nhiều so với giá trị nền.

Một số biểu hiện rất thường gặp gồm kim không về 0 khi hai cổng được cân bằng, chỉ số đổi chiều sau bảo trì, đồng hồ dao động nhanh bất thường, BMS báo khác xa đồng hồ tại chỗ hoặc giá trị không phản ứng khi cửa mở/đóng.

Nếu đồng hồ từng được tháo ra, thay ống mềm, thay panel, vệ sinh khu vực lắp hoặc chỉnh lại đường lấy áp, khả năng lỗi nằm ở kết nối High/Low, ống gập, ống rò hoặc zero là rất đáng kiểm tra.

Bảng khoanh vùng nhanh

Hiện tượng quan sát Nghiêng về chênh áp thực thay đổi Nghiêng về đồng hồ/chuỗi đo bị lỗi
Nhiều phòng cùng biến động Có Ít hơn
Chỉ một đồng hồ lệch bất thường Ít hơn Có
Lệch sau bảo trì/thay ống Có thể Rất có thể
Giá trị thay đổi theo cửa mở/đóng Có Cũng cần kiểm tra điểm lấy áp
Kim không về 0 khi cân bằng áp Ít hơn Có
Đồng hồ tại chỗ và BMS lệch cố định Có thể Có thể do zero/scale
Giá trị giảm dần nhiều ngày Có Cần đối chiếu thêm
Chỉ số nhảy nhanh, thiếu quy luật Có thể do HVAC dao động Có thể do điểm lấy áp/ống áp

Bảng này không thay thế kiểm tra thực tế, nhưng giúp xác định nên bắt đầu từ HVAC hay từ chuỗi đo.

Kiểm tra điểm lấy áp trước khi can thiệp HVAC

Điểm lấy áp quyết định đồng hồ đang đọc áp suất đại diện hay đọc nhiễu cục bộ. Nếu đầu lấy áp đặt gần miệng gió cấp, khe hồi, cửa, pass box hoặc vùng xoáy khí, số đo có thể dao động dù áp suất trung bình trong phòng vẫn ổn định.

Khi nghi ngờ sai số, nên quan sát vị trí đầu lấy áp ở cả hai khu vực. Với chênh áp phòng, một đầu thường lấy trong phòng sạch, đầu còn lại lấy tại hành lang, airlock hoặc khu vực tham chiếu. Với chênh áp lọc, hai đầu phải nằm trước và sau bộ lọc.

Không nên đánh đồng hai ứng dụng này. Chênh áp phòng phản ánh quan hệ áp suất giữa hai không gian. Chênh áp bộ lọc phản ánh trở lực dòng khí qua vật liệu lọc. Nếu xác định sai cặp điểm đo, giá trị hiển thị sẽ bị diễn giải sai ngay từ đầu.

Kiểm tra ống lấy áp và cổng High/Low

Ống lấy áp là phần rất nhỏ nhưng ảnh hưởng lớn đến số đo. Ống bị gập, rò, tắc bụi, đọng ẩm hoặc tuột đầu nối có thể làm đồng hồ phản hồi chậm, dao động hoặc lệch giá trị. Với mức chênh áp phòng sạch chỉ vài Pa đến vài chục Pa, các lỗi nhỏ này vẫn tạo sai lệch đáng kể.

Cổng High/Low cũng cần được xác nhận lại. Với phòng áp suất dương, cổng High thường nối vào khu vực áp cao hơn, cổng Low nối vào khu vực tham chiếu áp thấp hơn. Khi đo qua lọc, High thường nối trước lọc, Low nối sau lọc. Nếu nối ngược, đồng hồ có thể hiển thị âm, đảo chiều hoặc gây cảnh báo sai.

Kiểm tra zero và dải đo

Nếu hai cổng High/Low được đặt cùng điều kiện áp suất nhưng đồng hồ vẫn không về 0, khả năng lệch zero cần được xem xét. Với đồng hồ cơ, có thể kiểm tra vị trí kim tại điểm 0. Với cảm biến điện tử hoặc transmitter, cần kiểm tra zero theo hướng dẫn của thiết bị.

Dải đo chênh áp cũng ảnh hưởng đến cách đọc. Dải quá rộng làm biến động nhỏ khó quan sát. Dải quá hẹp khiến đồng hồ dễ tiến gần giới hạn khi hệ thống thay đổi. Khi dải đo không phù hợp, người vận hành có thể đánh giá sai mức độ nghiêm trọng của biến động.

Nếu đồng hồ từng hoạt động ổn định nhưng sau thời gian dài xuất hiện sai lệch, cần xem xét hiệu chuẩn hoặc thay thế thiết bị theo quy trình của nhà máy.

Đối chiếu với dữ liệu khác để xác nhận áp suất thật

Để xác định chênh áp thực thay đổi, không nên chỉ dựa vào một đồng hồ. Có thể đối chiếu với đồng hồ tại chỗ khác, dữ liệu BMS, trạng thái cửa, tốc độ quạt, vị trí damper, lưu lượng gió, chênh áp qua lọc và áp suất khu vực tham chiếu.

Nếu tất cả dữ liệu liên quan cùng chỉ về một hướng, khả năng cao áp suất phòng đang thay đổi thật. Nếu chỉ một kênh đo bất thường, trong khi các dấu hiệu khác ổn định, nên tiếp tục khoanh vùng tại thiết bị đo.

Cách tiếp cận này giúp tránh hai lỗi thường gặp: chỉnh HVAC khi đồng hồ sai, hoặc bỏ qua cảnh báo thật vì nghĩ thiết bị đang lỗi.

Giải pháp đồng hồ chênh áp VCR

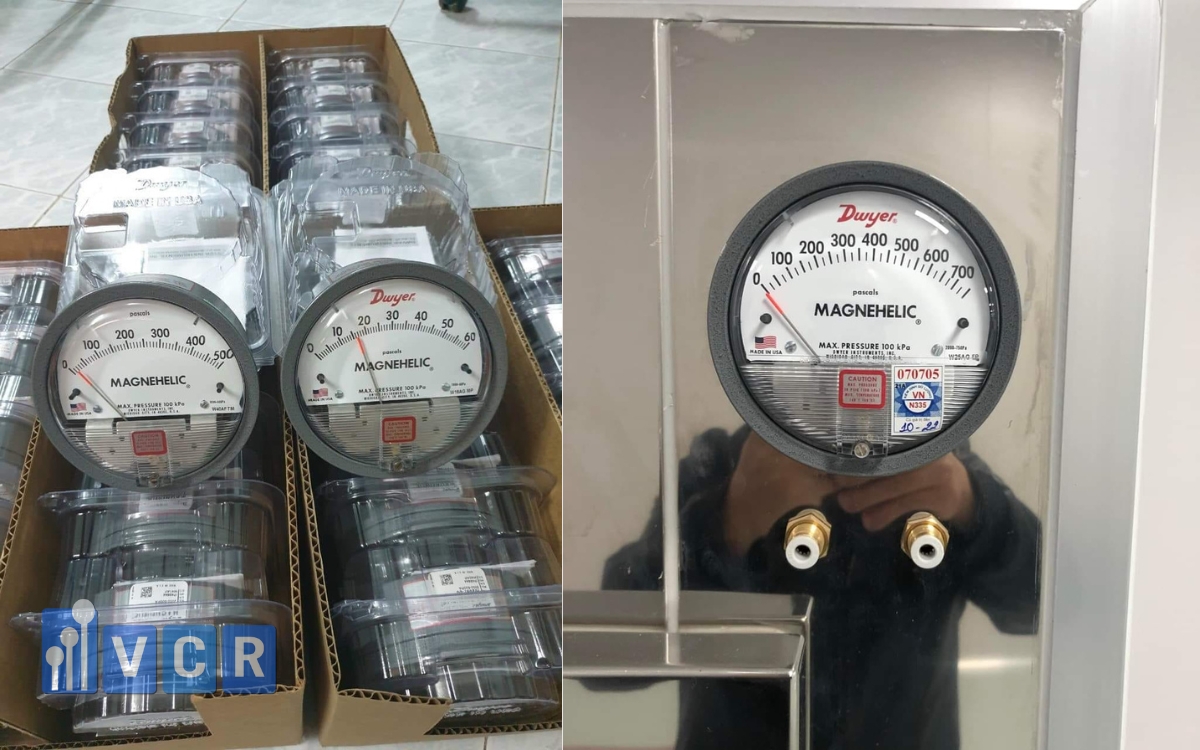

Với các vị trí cần theo dõi áp phòng, đồng hồ chênh áp VCR có thể được lựa chọn theo dải đo phù hợp như -60–60 Pa hoặc 0–60 Pa cho phòng sạch, airlock, hành lang sạch, phòng áp suất dương hoặc áp suất âm. Với ứng dụng theo dõi trở lực lọc, các dải như 0–250 Pa, 0–500 Pa, 0–750 Pa thường phù hợp hơn tùy cấu hình hệ thống.

VCR cũng có các phụ kiện hỗ trợ lắp đặt như hộp lắp đồng hồ chênh áp dùng cho panel, ống mềm, mặt lắp AHU và đế lắp trên đường ống. Phụ kiện phù hợp giúp đường lấy áp gọn hơn, dễ kiểm tra hơn và hạn chế nhầm lẫn sau bảo trì.

Khi cần phân biệt áp suất thật thay đổi với lỗi đồng hồ, một thiết bị được chọn đúng dải, lắp đúng điểm lấy áp và kiểm tra zero đầy đủ sẽ giúp dữ liệu đáng tin hơn trong vận hành.

Kết luận

Để phân biệt chênh áp thực thay đổi với đồng hồ bị lỗi, cần khoanh vùng theo thứ tự: bối cảnh vận hành, dữ liệu các phòng liên quan, điểm lấy áp, ống dẫn, cổng High/Low, zero, dải đo và tín hiệu BMS nếu có.

Nếu nhiều dữ liệu cùng thay đổi theo logic HVAC, khả năng cao áp suất phòng đang thay đổi thật. Nếu chỉ một thiết bị lệch, không về 0, đổi chiều sau bảo trì hoặc phản ứng bất thường, nguyên nhân thường nằm ở đồng hồ hoặc chuỗi đo. Kiểm tra đúng lớp giúp vận hành phòng sạch ổn định hơn và tránh xử lý sai hướng.

FAQs

1. Đồng hồ dao động có nghĩa là HVAC mất ổn định không?

Không luôn luôn. Dao động có thể đến từ HVAC, nhưng cũng có thể do điểm lấy áp gần vùng nhiễu, ống áp rung, rò, tắc hoặc đồng hồ lệch zero.

2. Làm sao kiểm tra nhanh đồng hồ có lệch zero không?

Có thể đưa hai cổng High/Low về cùng điều kiện áp suất theo quy trình an toàn và hướng dẫn thiết bị. Nếu đồng hồ vẫn không về 0, cần kiểm tra zero hoặc hiệu chuẩn.

3. Đồng hồ tại chỗ khác BMS thì tin bên nào?

Chưa nên chọn ngay một bên. Cần kiểm tra hai thiết bị có cùng điểm lấy áp không, scale BMS có đúng không, transmitter có lệch zero không và đường ống lấy áp có ổn định không.

4. Có nên chỉnh damper ngay khi chênh áp hiển thị thấp?

Không nên chỉnh ngay nếu chưa xác minh số đo. Cần kiểm tra điểm lấy áp, ống dẫn, High/Low, zero và so sánh với các dữ liệu liên quan trước khi can thiệp HVAC.
