Các giá trị áp suất và lưu lượng áp suất trong phòng sạch chỉ là giá trị lý thuyết khi thiết kế, trừ khi có các biện pháp kỹ thuật và thiết bị cụ thể được triển khai.
Trong thực tế, có nhiều phương pháp để kiểm soát chênh lệch áp suất trong phòng sạch. Dưới đây là một số cách để duy trì các tham số khó kiểm soát này.

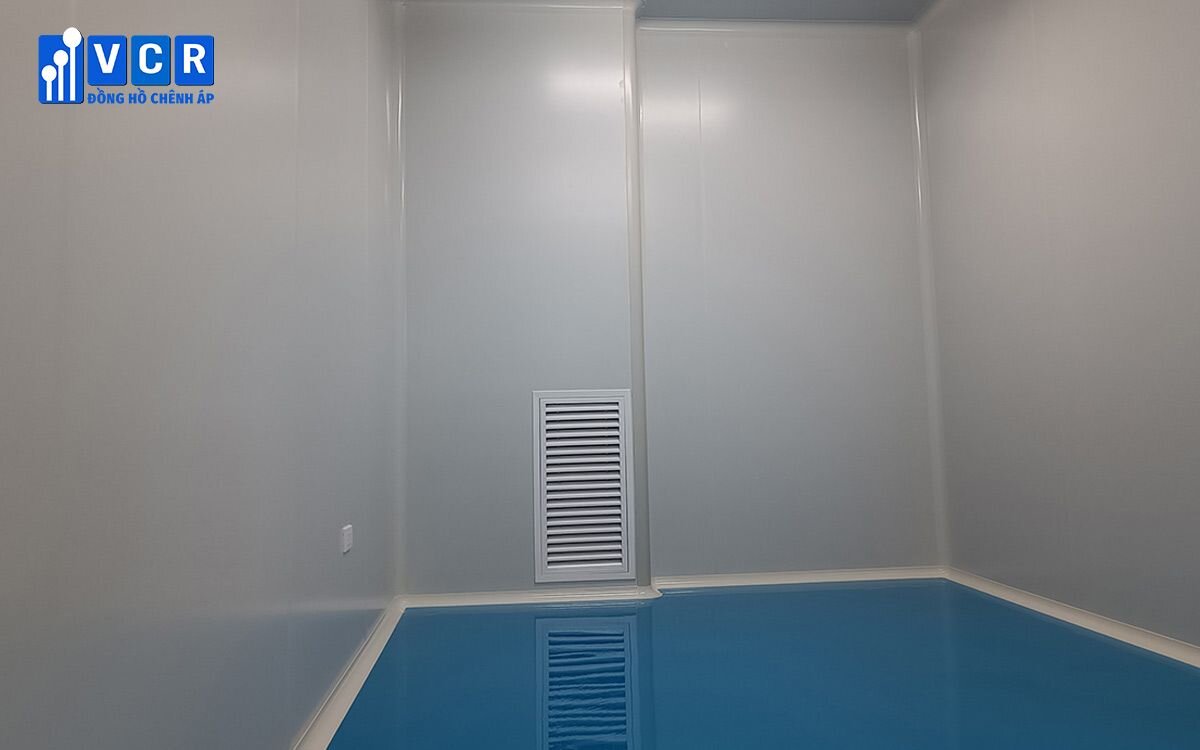

Hệ thống kiểm soát lưu lượng không khí cố định
Phương pháp thông thường được áp dụng hiện nay là hệ thống kiểm soát lưu lượng không khí cố định. Hệ thống này đảm bảo rằng lưu lượng không khí đưa vào phòng sạch được duy trì ổn định tương đối, thông qua việc điều chỉnh lưu lượng không khí hồi hoặc lưu lượng xả ra khỏi phòng sạch để kiểm soát chênh áp và duy trì giá trị áp suất trong phòng sạch.
Cũng có thể lắp đặt các van điều chỉnh đa lá hoặc van cánh bướm trên ống hồi hoặc ống xả không khí của phòng sạch để điều chỉnh lưu lượng hồi hoặc xả ra, từ đó kiểm soát chênh áp trong phòng sạch.
Ưu điểm của phương pháp này là sự đơn giản và hiệu quả của thiết bị. Sử dụng hệ thống lưu lượng cố định để đưa không khí vào và lưu lượng biến đổi khi xả ra là một phương pháp kiểm soát tương đối tốt.
Điều chỉnh chênh áp trong phòng sạch
Điều chỉnh chênh áp trong phòng sạch có thể thực hiện bằng cách lắp đặt lớp cản trên ống hồi (hoặc xả) của hệ thống điều hòa không khí. Các vật liệu lớp cản như vải không dệt, lưới lọc bằng thép không gỉ, lưới lọc hợp kim nhôm hoặc lưới lọc nylon có thể được sử dụng để hiệu chỉnh chênh áp dương trong phòng sạch. Tuy nhiên, để tránh chênh áp dương quá cao trong phòng sạch, cần thay đổi lớp cản này thường xuyên.
Dùng van áp suất dư
Sử dụng van áp suất dư, có hai loại là van cơ hoặc tự động. Khi sử dụng thiết bị này, cần thiết lập một giá trị chênh áp cho phép. Khi áp suất trong phòng sạch vượt quá giá trị này, van sẽ được kích hoạt để duy trì áp suất đã đặt trong phòng sạch. Hệ thống kiểm soát tự động theo dõi và điều chỉnh áp suất đã đặt bằng chênh áp tĩnh. Đồng thời, hệ thống kiểm soát tự động điều chỉnh cỡ mở của van xả không khí trên ống hồi không khí của hệ thống điều hòa không khí để duy trì áp suất đã đặt.
Phương pháp này có thể tự động và chính xác giữ áp suất chênh áp trong phòng sạch, đồng thời chi phí hệ thống kiểm soát không cao. Trong thực tế công trình, hệ thống này có thể được lắp đặt trên van điều chỉnh van xả không khí ống hồi hoặc xả ra của phòng sạch cần hiển thị chênh áp, hoặc trên van điều chỉnh van xả không khí của phòng sạch tiêu biểu để điều chỉnh chênh áp.

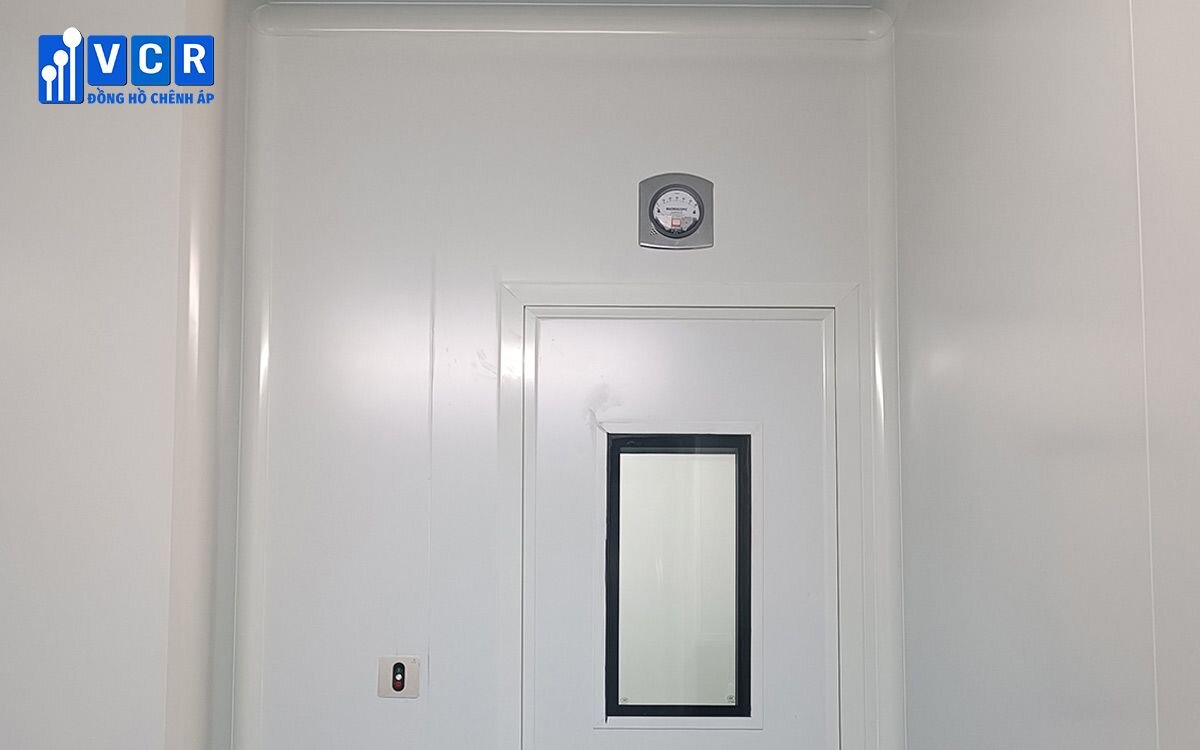

Điều chỉnh đồng hồ chênh áp
Điều chỉnh đồng hồ chênh áp là một trong những bước quan trọng cần chú ý. Khi cửa mở và hai phòng được kết nối, chênh lệch áp suất hiển thị là 0. Sau khi đóng cửa, giá trị hiển thị sẽ phản ánh yêu cầu và có thể được điều chỉnh.
Hạn chế điều chỉnh trong quá trình thiết kế
Trong quá trình này, việc tính toán kỹ lưỡng về không gian phòng, hướng gió, lưu lượng gió và thông hơi đã được thực hiện, do đó, việc điều chỉnh quá nhiều có thể ảnh hưởng đến toàn bộ hệ thống.
Điều chỉnh theo yêu cầu của GMP
Việc này cũng cần được thực hiện. Cần xác định cấp độ sạch, lựa chọn giá trị chênh áp giữa các phòng liền kề, xác định áp suất dương hoặc âm, và các yêu cầu khác của GMP.

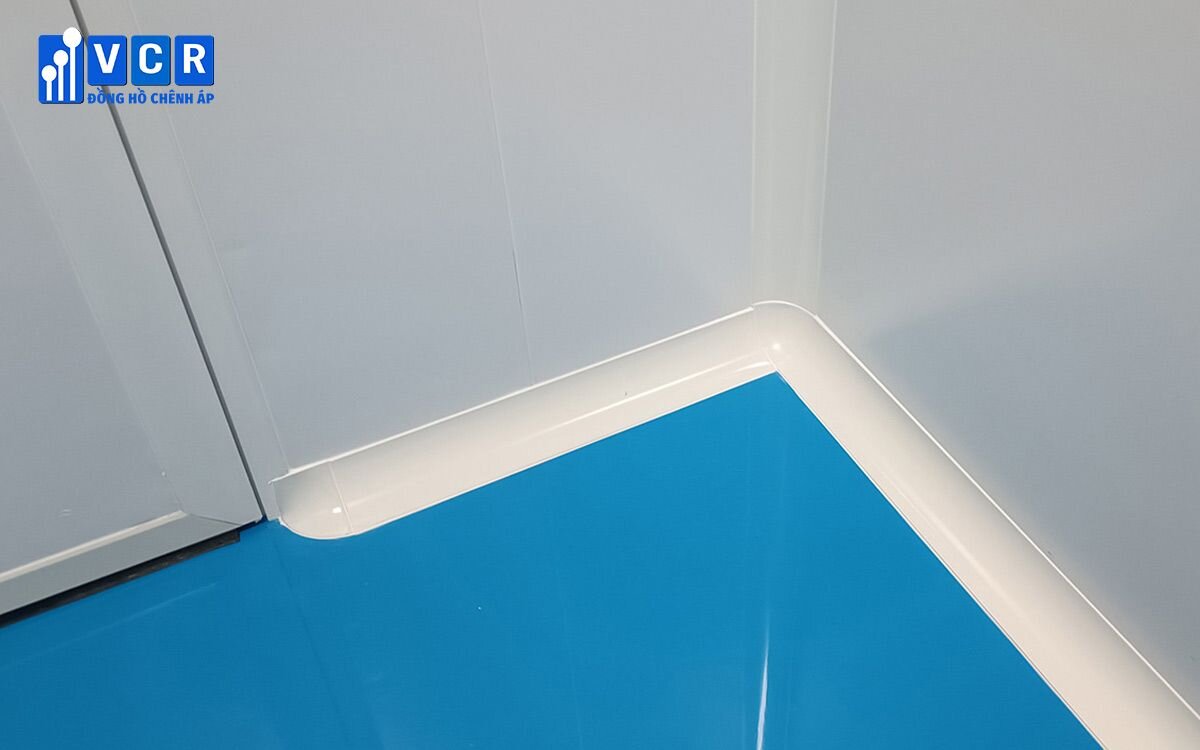

Chú ý đến các chi tiết trong thiết kế phòng sạch
Bao gồm kín khí, thoát nước, khe cửa, cửa chuyển đổi, và cửa truyền thông. Một cách thực hiện là lắp đặt van áp suất dư trên tường chia hai phòng kề nhau để kiểm soát áp suất dương.
Ưu điểm của phương pháp này là thiết bị đơn giản và đáng tin cậy.
Tuy nhiên, nhược điểm là kích thước của van áp suất dư tương đối lớn, lưu lượng không khí hạn chế, khó lắp đặt và kết nối với ống dẫn không khí, chỉ thích hợp lắp đặt trong một số phòng sạch cụ thể.
Sử dụng hệ thống điều chỉnh điện tử
Bằng cách lắp đặt hệ thống thực hiện điện trên trục van điều chỉnh của van điều chỉnh ống hồi hoặc xả của phòng sạch. Điều này tạo ra van điều chỉnh điện tử, kết hợp với van tương ứng để tạo thành hệ thống điều chỉnh điện tử.
Hệ thống này dựa trên giá trị chênh áp trong phòng sạch để điều chỉnh nhỏ giọt mở cửa van, tự động điều chỉnh chênh áp trong phòng sạch trở lại giá trị đã đặt.
Phương pháp này có độ tin cậy và chính xác khá cao, với chi phí hệ thống kiểm soát không quá cao. Nó đã được áp dụng rộng rãi trong thực tế công trình, có thể lắp đặt trên van điều chỉnh van xả không khí ống hồi hoặc xả ra của phòng sạch cần hiển thị chênh áp hoặc trên van điều chỉnh van xả không khí của phòng sạch tiêu biểu để điều chỉnh chênh áp.
