Đồng hồ chênh áp âm là gì?

“Đồng hồ chênh áp âm” thường được dùng để chỉ thiết bị đang hiển thị một giá trị mang dấu âm. Đây chưa hẳn là tên của một dòng sản phẩm riêng.

Đồng hồ chênh áp xác định sự khác biệt giữa hai tín hiệu áp suất theo nguyên tắc:

Chênh áp = Áp suất tại HIGH – Áp suất tại LOW

Nếu áp suất tại HIGH lớn hơn LOW, kết quả mang dấu dương. Khi áp suất tại HIGH thấp hơn LOW, màn hình hoặc mặt số hai chiều sẽ thể hiện giá trị âm.

Ví dụ, HIGH nối với phòng áp âm và LOW nối với hành lang. Khi áp suất trong phòng thấp hơn hành lang 10 Pa, thiết bị có thể hiển thị −10 Pa. Dấu âm trong trường hợp này thể hiện đúng quan hệ áp suất giữa hai khu vực.

Chênh áp âm có giống áp suất chân không?

Chênh áp âm là kết quả so sánh giữa hai điểm lấy áp. Dấu âm chỉ cho biết điểm nối với HIGH đang có áp suất thấp hơn điểm nối với LOW.

Áp suất chân không lại được xác định theo một mốc tham chiếu khác, thường là áp suất khí quyển hoặc áp suất tuyệt đối. Vì vậy, số âm trên đồng hồ chênh áp chưa đồng nghĩa khu vực đang ở trạng thái chân không.

Ý nghĩa của giá trị phụ thuộc vào vị trí hai đầu lấy áp và quy ước HIGH–LOW. Một phòng sạch có thể thấp hơn hành lang vài pascal nhưng vẫn có áp suất tuyệt đối gần với áp suất khí quyển.

Sự phân biệt này giúp tránh nhầm lẫn giữa trạng thái áp âm tương đối của phòng với môi trường chân không trong các ứng dụng chuyên biệt.

Khi nào đồng hồ chênh áp hiển thị giá trị âm?

Giá trị âm có thể xuất hiện trong nhiều trường hợp:

Tình huống Ý nghĩa có thể xảy ra
HIGH nối phòng áp âm, LOW nối hành lang Trạng thái phù hợp với quy ước đo
Hai đường HIGH và LOW bị đảo Chiều hiển thị thay đổi
Phòng áp dương chuyển sang số âm Quan hệ áp suất đã đảo chiều
Hai cổng cân bằng nhưng kim vẫn âm Điểm 0 có thể bị lệch
Giá trị âm xuất hiện từng thời điểm Ảnh hưởng từ cửa, quạt hoặc luồng khí
Một đường ống bị tắc hoặc đọng nước Tín hiệu áp suất truyền về sai lệch

Bảng trên chỉ giúp khoanh vùng ban đầu. Nguyên nhân chính xác được xác định bằng cách đối chiếu quy ước kết nối với trạng thái HVAC và đường lấy áp.

Giá trị âm trong phòng áp âm có ý nghĩa gì?

Phòng áp âm được duy trì ở áp suất thấp hơn khu vực lân cận nhằm tạo hướng khí đi từ bên ngoài vào trong phòng. Cách tổ chức này thường xuất hiện tại khu vực cần kiểm soát phát tán hạt, mùi hoặc tác nhân ô nhiễm.

Nếu HIGH nối với phòng và LOW nối với hành lang, đồng hồ hai chiều sẽ hiển thị dấu âm. Giá trị −8 Pa, −10 Pa hoặc mức khác được hiểu theo giới hạn vận hành đã thiết lập cho từng dự án.

Một cách kết nối khác là đưa hành lang vào HIGH và phòng vào LOW. Khi đó, thiết bị hiển thị độ lớn chênh áp bằng số dương dù phòng vẫn đang ở trạng thái áp âm.

Hai phương án đều có thể sử dụng. Quy ước hiển thị rõ ràng giúp người vận hành đọc đúng số liệu và nhận biết nhanh khi trạng thái phòng thay đổi.

Đấu ngược HIGH và LOW ảnh hưởng ra sao?

Với đồng hồ hai chiều, đảo HIGH và LOW thường làm kết quả đổi dấu. Giá trị +12 Pa có thể chuyển thành −12 Pa trong khi độ lớn chênh áp thực tế gần như giữ nguyên.

Hiện tượng này dễ xuất hiện sau khi tháo đồng hồ, thay ống dẫn hoặc bảo trì hộp lắp. Nhãn hai đường áp bị thiếu hoặc nhầm vị trí cũng làm quá trình kết nối lại dễ sai lệch.

Với đồng hồ cơ một chiều, kim có thể đứng gần điểm 0, dịch chuyển ngược hướng hoặc nằm ngoài vùng chia dễ đọc. Đây là lý do quy ước HIGH–LOW nên được thể hiện đồng nhất trên bản vẽ, nhãn ống và hồ sơ thiết bị.

Vì sao phòng áp dương đột ngột chuyển sang chênh áp âm?

Một phòng được thiết kế áp dương vẫn có thể xuất hiện giá trị âm khi cân bằng giữa khí cấp và khí hồi thay đổi. Quạt cấp giảm tốc, quạt hút tăng lưu lượng hoặc damper chuyển vị trí đều có thể làm áp suất trong phòng thấp hơn hành lang.

Cửa mở kéo dài cũng khiến hai không gian trao đổi khí mạnh hơn. Trong một số thời điểm, áp suất có thể tiến về 0 hoặc đổi dấu trước khi phục hồi.

Độ kín phòng suy giảm, khe hở cửa tăng hoặc một thiết bị hút cục bộ được bật thêm cũng ảnh hưởng đến quan hệ áp suất. Khi đó, giá trị âm phản ánh biến động thật của hệ thống thay vì lỗi riêng của đồng hồ.

Việc đối chiếu số đo với trạng thái quạt, damper, cửa và hướng khí giúp nhận biết nguyên nhân rõ hơn.

Lỗi điểm 0 và đường ống có tạo số âm không?

Kim lệch khỏi điểm 0 có thể làm đồng hồ hiển thị một giá trị âm nhỏ ngay cả khi hai điểm gần cân bằng. Hiện tượng thường được phát hiện bằng cách đưa hai cổng về cùng mức áp suất rồi quan sát vị trí kim.

Ống dẫn bị gập, tắc bụi, rò hoặc đọng nước cũng làm tín hiệu truyền về hai cổng thiếu đồng đều. Nếu phía HIGH phản hồi chậm hơn LOW, thiết bị có thể tạm thời chuyển sang vùng âm.

Đầu lấy áp nằm gần miệng cấp, cửa hồi hoặc khe cửa tạo thêm dao động cục bộ. Số âm trong trường hợp này thường xuất hiện ngắt quãng và thay đổi theo hoạt động của hệ thống.

Kiểm tra từ điểm lấy áp đến cổng đồng hồ giúp loại trừ sai lệch đường truyền trước khi đánh giá cơ cấu đo.

Đồng hồ một chiều và hai chiều khác nhau thế nào?

Đồng hồ một chiều được thiết kế cho một hướng chênh áp xác định, thường từ 0 đến một giá trị dương. Loại này phù hợp với ứng dụng theo dõi trở lực bộ lọc hoặc hiển thị độ lớn chênh áp theo một quy ước cố định.

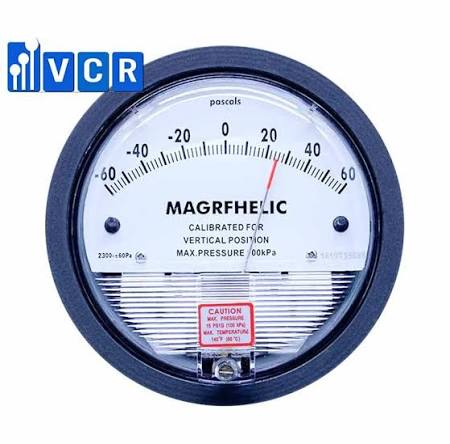

Đồng hồ hai chiều có thang đo quanh điểm 0, chẳng hạn vùng âm và vùng dương. Thiết bị phù hợp với khu vực cần quan sát khả năng đảo chiều áp suất hoặc hiển thị trực tiếp trạng thái phòng áp âm.

Lựa chọn loại đồng hồ phụ thuộc vào cách biểu diễn số liệu, khoảng vận hành và yêu cầu cảnh báo của hệ thống.

Trình tự kiểm tra khi đồng hồ báo âm bất thường

Trước tiên, xác nhận quy ước đo và vị trí hai đầu lấy áp. Tiếp theo đối chiếu đường ống với cổng HIGH–LOW, kiểm tra điểm 0, độ kín và độ thông thoáng.

Trạng thái quạt, damper, cửa và thiết bị hút trong phòng cũng nên được ghi nhận tại thời điểm số âm xuất hiện. Hướng khí qua cửa có thể được quan sát để so sánh với kết quả hiển thị.

Nếu hệ thống lấy áp ổn định nhưng kết quả vẫn khác thường, thiết bị tham chiếu hoặc quá trình hiệu chuẩn sẽ hỗ trợ đánh giá độ chính xác của đồng hồ.

Giải pháp theo dõi chênh áp âm từ VCR

Đối với phòng áp âm, VCR hỗ trợ lựa chọn đồng hồ chênh áp cơ hoặc điện tử có dải đo và chiều hiển thị phù hợp. Tùy cách quản lý, thiết bị có thể hiển thị độ lớn bằng số dương hoặc thể hiện trực tiếp cả vùng âm và dương.

VCR đồng thời cung cấp hộp lắp, đầu lấy áp, ống dẫn và phụ kiện kết nối, hỗ trợ xác định quy ước HIGH–LOW và phương án hiển thị theo từng khu vực. Với hệ thống cần theo dõi từ xa, đồng hồ điện tử có tín hiệu đầu ra phù hợp sẽ hỗ trợ truyền dữ liệu và cảnh báo khi chênh áp vượt giới hạn thiết lập.

Kết luận

Đồng hồ chênh áp âm xuất hiện khi áp suất tại HIGH thấp hơn LOW. Đây có thể là trạng thái đúng của phòng áp âm hoặc dấu hiệu cho thấy đường ống bị đảo, hệ thống HVAC mất cân bằng, điểm 0 sai lệch hay tín hiệu lấy áp gặp bất thường.

Hiểu rõ quy ước kết nối và đối chiếu số đo với hướng khí thực tế giúp người vận hành phân biệt giá trị âm theo thiết kế với sự cố trong hệ thống.

FAQs

Đồng hồ hiển thị số âm có phải bị hỏng không?

Số âm có thể phản ánh đúng trạng thái phòng áp âm. Việc đánh giá dựa trên quy ước HIGH–LOW và điều kiện vận hành thực tế.

Phòng áp âm có bắt buộc hiển thị dấu âm không?

Phòng áp âm có thể hiển thị dấu âm hoặc độ lớn chênh áp bằng số dương, tùy cách kết nối và loại thiết bị.

Vì sao số âm xuất hiện khi mở cửa?

Cửa mở làm quan hệ áp suất giữa hai khu vực thay đổi nhanh. Giá trị có thể tiến về 0 hoặc đổi dấu trong thời gian ngắn.

Đồng hồ cơ một chiều có đo được chênh áp âm không?

Loại một chiều phù hợp với một hướng chênh áp xác định. Ứng dụng cần theo dõi cả hai chiều phù hợp hơn với đồng hồ có dải âm – dương.
