Nhu cầu sử dụng đồng hồ đo chênh áp tại VSIP Bắc Ninh

Khu công nghiệp VSIP Bắc Ninh tập trung nhiều doanh nghiệp sản xuất điện tử, linh kiện, cơ khí chính xác, thiết bị công nghiệp, thực phẩm, dược phẩm, mỹ phẩm và các ngành công nghiệp hỗ trợ. Đặc điểm chung của những nhà máy này là yêu cầu ngày càng cao về độ ổn định của môi trường sản xuất, khả năng kiểm soát bụi và hiệu quả vận hành của hệ thống xử lý không khí.

Trong các khu vực có phòng sạch hoặc môi trường được kiểm soát, đồng hồ đo chênh áp là thiết bị được sử dụng để theo dõi sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa hai phòng, giữa phòng và hành lang, trước và sau màng lọc hoặc trên các thiết bị có hệ thống lọc khí.

Việc duy trì và theo dõi chênh áp phù hợp giúp nhà máy kiểm soát hướng di chuyển của không khí, hạn chế nguy cơ nhiễm chéo và phát hiện sớm các thay đổi bất thường trong hệ thống HVAC.

Đối với nhà thầu thi công phòng sạch, lựa chọn đồng hồ chênh áp đúng ngay từ giai đoạn thiết kế giúp giảm rủi ro phải thay đổi thiết bị khi nghiệm thu. Một đồng hồ có hình thức phù hợp nhưng sai dải đo hoặc thiếu hồ sơ kỹ thuật vẫn có thể không đáp ứng yêu cầu của dự án.

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị đo sự chênh lệch áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng này được kết nối với các vị trí cần đo thông qua ống dẫn áp.

Giá trị hiển thị là kết quả của phép so sánh giữa hai áp suất, không phải áp suất tuyệt đối của một vị trí. Vì vậy, đồng hồ chênh áp được sử dụng rộng rãi trong các ứng dụng cần xác định sự khác biệt về áp suất.

Trong phòng sạch, thiết bị thường được dùng để giám sát áp suất giữa các khu vực. Trong AHU hoặc hộp lọc HEPA, đồng hồ được dùng để theo dõi mức tổn thất áp suất qua màng lọc.

Đồng hồ có thể là loại cơ dạng kim hoặc loại điện tử. Tùy yêu cầu dự án, thiết bị điện tử còn có thể truyền tín hiệu về PLC, hệ thống quản lý tòa nhà hoặc hệ thống giám sát môi trường.

Vì sao nhà máy cần theo dõi chênh áp?

Chênh áp là một trong những thông số quan trọng giúp kiểm soát hướng luồng khí. Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn.

Trong phòng sạch bảo vệ sản phẩm, khu vực sạch hơn thường được duy trì ở áp suất cao hơn khu vực liền kề để hạn chế không khí chưa được kiểm soát xâm nhập.

Trong khu vực cần kiểm soát sự phát tán của bụi, hóa chất hoặc tác nhân nguy hiểm, phòng có thể được duy trì ở áp suất thấp hơn để giữ chất ô nhiễm bên trong khu vực kiểm soát.

Giá trị chênh áp phù hợp không giống nhau cho mọi nhà máy. Mức chênh áp cần được xác định dựa trên quy trình sản xuất, cấp độ sạch, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, hồi gió và chiến lược kiểm soát nhiễm.

Đồng hồ chênh áp giúp người vận hành xác nhận rằng điều kiện thực tế vẫn nằm trong phạm vi dự kiến. Tuy nhiên, đồng hồ chỉ đo và hiển thị. Thiết bị không tự điều chỉnh áp suất nếu không được tích hợp với hệ thống điều khiển.

Ứng dụng trong giám sát áp suất phòng sạch

Tại các nhà máy ở VSIP Bắc Ninh, đồng hồ chênh áp có thể được lắp giữa phòng sạch và hành lang, giữa hai phòng có cấp độ sạch khác nhau hoặc giữa khu vực sản xuất và phòng đệm.

Vị trí lắp cần thuận tiện cho nhân viên quan sát mà không ảnh hưởng đến kết cấu vách phòng sạch. Đối với đồng hồ dạng kim, mặt đồng hồ thường được lắp âm trên panel hoặc gắn nổi tại vị trí dễ đọc.

Nếu nhà máy cần cảnh báo hoặc lưu dữ liệu, cảm biến chênh áp điện tử có thể được sử dụng thay thế hoặc kết hợp với đồng hồ hiển thị tại chỗ.

Khi chênh áp giảm, nguyên nhân có thể liên quan đến cửa mở, cửa không kín, lưu lượng cấp gió giảm, quạt suy giảm hiệu suất, van gió thay đổi hoặc hệ thống hồi gió mất cân bằng.

Khi chênh áp tăng bất thường, nguyên nhân có thể liên quan đến thay đổi trạng thái cửa, van gió bị đóng, lưu lượng hồi giảm hoặc lưu lượng cấp tăng.

Do đó, giá trị chênh áp cần được đánh giá cùng trạng thái hoạt động của hệ thống HVAC, không nên phân tích tách rời.

Ứng dụng theo dõi lọc HEPA

Đồng hồ chênh áp thường được lắp trước và sau lọc HEPA để theo dõi sức cản của màng lọc trong quá trình vận hành.

Khi không khí đi qua vật liệu lọc, một mức tổn thất áp suất sẽ hình thành. Khi bụi tích tụ theo thời gian, sức cản của lọc có thể tăng lên, làm giá trị chênh áp thay đổi.

Việc theo dõi xu hướng chênh áp giúp bộ phận bảo trì lập kế hoạch kiểm tra hoặc thay thế lọc. Tuy nhiên, không nên kết luận chất lượng lọc chỉ dựa trên một giá trị chênh áp đơn lẻ.

Chênh áp cao có thể do bụi tích tụ, nhưng cũng có thể do lưu lượng gió tăng, đường ống lấy áp bị tắc hoặc vị trí đo không phù hợp.

Chênh áp thấp không đồng nghĩa với lọc còn tốt. Nếu lọc bị rách, lắp không kín hoặc xuất hiện dòng khí đi tắt, giá trị có thể giảm nhưng khả năng kiểm soát hạt bị suy giảm.

Đánh giá lọc HEPA cần kết hợp với kiểm tra độ kín, thử rò rỉ, đo vận tốc gió, lưu lượng gió và các phép kiểm tra liên quan theo yêu cầu của hệ thống.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường sử dụng nhiều cấp lọc, bao gồm lọc thô, lọc trung gian và lọc tinh. Mỗi cấp lọc có mức tổn thất áp suất khác nhau, do đó không nên sử dụng một dải đo chung cho tất cả vị trí.

Đồng hồ chênh áp giúp bộ phận kỹ thuật theo dõi tình trạng bám bụi của từng cấp lọc. Khi sức cản tăng, lưu lượng gió có thể giảm nếu quạt không tự bù áp.

Nếu chọn dải đo quá lớn, kim chỉ thay đổi rất ít, khiến người vận hành khó nhận biết xu hướng tăng sức cản. Nếu chọn dải đo quá nhỏ, đồng hồ có thể vượt quá toàn thang hoặc hoạt động ngoài giới hạn phù hợp.

Điểm lấy áp phải được bố trí đúng trước và sau cấp lọc cần theo dõi. Ống dẫn áp cần được lắp chắc chắn, không gập, không rò rỉ và không để nước ngưng tích tụ.

Sau khi lắp lọc mới và đưa hệ thống về lưu lượng vận hành ổn định, nhà máy nên ghi lại chênh áp ban đầu. Đây là dữ liệu tham chiếu quan trọng để đánh giá tình trạng lọc trong suốt thời gian sử dụng.

Ứng dụng trên thiết bị phòng sạch

Đồng hồ chênh áp còn được sử dụng trên nhiều thiết bị như buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học, hộp lọc HEPA và mô-đun lọc khí.

Trên buồng chuyển hàng động, thiết bị có thể theo dõi tình trạng lọc hoặc áp suất trong khoang.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được dùng để giám sát tổn thất áp qua màng lọc HEPA.

Trên AHU hoặc hộp lọc cuối, đồng hồ hỗ trợ nhận biết sự thay đổi sức cản của bộ lọc trong quá trình vận hành.

Mỗi thiết bị có lưu lượng gió, diện tích lọc, cấu tạo khoang và mức sức cản khác nhau. Vì vậy, nhà cung cấp cần hiểu nguyên lý hoạt động của thiết bị trước khi đề xuất model.

Các dải đo thường được sử dụng

Đối với giám sát áp suất phòng sạch, các dải đo thấp thường được ưu tiên để dễ quan sát những biến động nhỏ. Các dải tham khảo có thể gồm 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa.

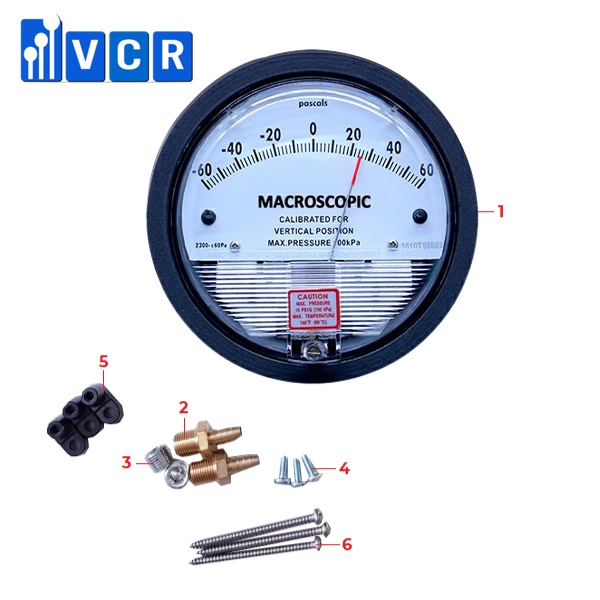

Trong các khu vực có thể vận hành cả áp suất âm và áp suất dương, nhà máy có thể sử dụng dải hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

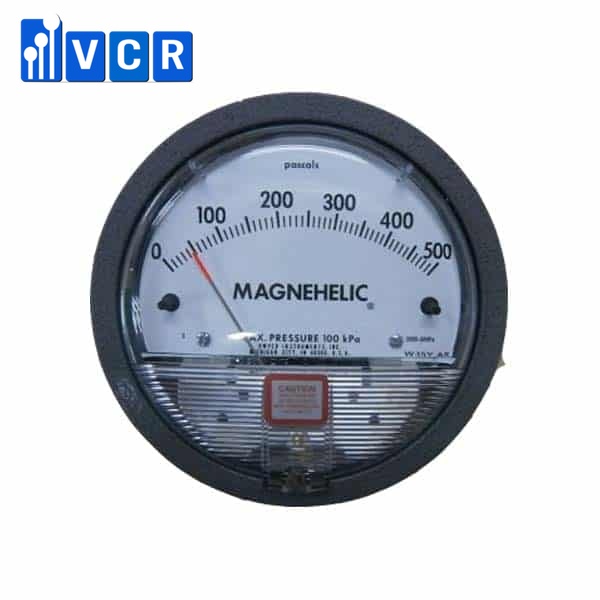

Đối với lọc HEPA, buồng cân, thiết bị dòng khí một chiều hoặc cụm lọc, các dải 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể được xem xét.

Đối với lọc trong AHU, dải đo phải được lựa chọn theo tổn thất áp suất ban đầu, tổn thất cuối khuyến cáo và lưu lượng vận hành thực tế.

Dải đo tốt không phải là dải lớn nhất. Dải đo phù hợp là dải đủ bao quát áp suất lớn nhất dự kiến nhưng vẫn cho phép người vận hành quan sát rõ sự thay đổi cần kiểm soát.

Nên chọn đồng hồ dạng kim hay điện tử?

Đồng hồ dạng kim phù hợp với các vị trí chỉ cần quan sát trực tiếp. Loại này có cấu tạo đơn giản, dễ sử dụng và không cần nguồn điện cho chức năng hiển thị.

Đồng hồ điện tử phù hợp với những điểm đo cần cảnh báo, ghi dữ liệu hoặc truyền tín hiệu về hệ thống trung tâm. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm cảnh báo hoặc giao thức truyền thông.

Nếu nhà máy chỉ cần nhân viên kiểm tra định kỳ, đồng hồ dạng kim có thể là giải pháp phù hợp và tiết kiệm.

Nếu điểm đo thuộc khu vực quan trọng, cần theo dõi liên tục hoặc cần dữ liệu phục vụ điều tra sai lệch, cảm biến điện tử mang lại nhiều lợi ích hơn.

Tuy nhiên, khi lựa chọn loại điện tử, cần tính thêm chi phí nguồn điện, dây tín hiệu, tủ điều khiển, lập trình, hiệu chuẩn và bảo trì.

Tiêu chí lựa chọn nhà cung cấp tại VSIP Bắc Ninh

Tư vấn đúng theo ứng dụng

Nhà cung cấp cần xác định rõ đồng hồ dùng cho phòng sạch, lọc HEPA, AHU hay thiết bị phòng sạch. Mỗi ứng dụng có dải đo và yêu cầu khác nhau.

Một đơn vị tư vấn tốt cần hỏi về giá trị vận hành bình thường, mức áp suất lớn nhất, độ phân giải cần quan sát, loại hiển thị và điều kiện lắp đặt.

Hiểu hệ thống HVAC và phòng sạch

Đồng hồ chênh áp không phải là thiết bị hoạt động độc lập. Giá trị đo chịu ảnh hưởng bởi lưu lượng gió, độ kín phòng, trạng thái cửa, van gió, quạt và tình trạng lọc.

Do đó, nhà cung cấp cần hiểu nguyên lý hệ thống để tránh tư vấn sai dải đo hoặc sai vị trí lắp.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp cùng các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện dựa trên vị trí sử dụng, yêu cầu kỹ thuật và điều kiện vận hành thực tế.

Có hồ sơ kỹ thuật rõ ràng

Hồ sơ có thể bao gồm catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Nhà thầu cần thống nhất yêu cầu hồ sơ ngay từ giai đoạn phê duyệt vật tư. Điều này đặc biệt quan trọng với các dự án cần nghiệm thu theo hệ thống quản lý chất lượng nghiêm ngặt.

Hỗ trợ lắp đặt và xử lý sự cố

Nhiều lỗi hiển thị không xuất phát từ đồng hồ mà do ống dẫn áp, điểm lấy áp hoặc cách lắp đặt.

Nhà cung cấp có kinh nghiệm cần hỗ trợ xác định cổng cao, cổng thấp, hướng dẫn điều chỉnh điểm không và kiểm tra nguyên nhân khi số đo không ổn định.

Khả năng cung cấp đồng bộ

Đối với dự án phòng sạch, việc mua đồng hồ cùng hộp lọc HEPA, buồng chuyển hàng, thiết bị dòng khí một chiều, khóa liên động và các thiết bị liên quan giúp giảm rủi ro sai khác về thông số.

Nhà thầu cũng thuận lợi hơn trong quá trình phối hợp bản vẽ, hồ sơ, giao hàng và hỗ trợ sau bán hàng.

Hồ sơ hiệu chuẩn cần lưu ý

Chứng chỉ hiệu chuẩn cần nhận diện rõ thiết bị, model, số sê-ri, dải đo, các điểm hiệu chuẩn, sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không thay thế hoàn toàn cho chứng chỉ hiệu chuẩn của từng thiết bị.

Đối với điểm đo quan trọng, nhà máy cần xác định chu kỳ hiệu chuẩn dựa trên mức độ rủi ro, yêu cầu nội bộ, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Không nên mặc định mọi đồng hồ đều phải áp dụng cùng một chu kỳ. Một điểm đo quan trọng trong phòng sản xuất có thể cần quản lý chặt chẽ hơn điểm chỉ dùng để tham khảo trên hệ thống phụ trợ.

Những lỗi thường gặp khi lắp đặt

Lỗi đầu tiên là đấu ngược cổng áp suất cao và áp suất thấp. Khi đó, kim có thể không lên hoặc chỉ sai chiều.

Lỗi thứ hai là ống dẫn áp bị gập, rò hoặc tắc. Điều này làm tín hiệu áp suất không truyền chính xác đến đồng hồ.

Lỗi thứ ba là đặt đầu lấy áp quá gần miệng cấp gió hoặc khu vực có vận tốc cao. Áp suất động có thể ảnh hưởng đến kết quả và làm số đo không đại diện cho áp suất tĩnh của phòng.

Lỗi thứ tư là để nước ngưng tích tụ trong ống. Hiện tượng này thường gây dao động hoặc sai lệch số đo.

Lỗi thứ năm là lắp đồng hồ không đúng phương hoặc không kiểm tra điểm không trước khi vận hành.

Kiểm tra trước khi nghiệm thu

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp và cách kết nối hai cổng.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ phải trở về điểm không trong giới hạn cho phép.

Sau đó, hệ thống được vận hành để kiểm tra chiều dịch chuyển của kim và giá trị chênh áp thực tế.

Đối với thiết bị điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, cảnh báo, hiển thị và kết nối với PLC hoặc hệ thống quản lý tòa nhà.

Một đồng hồ đã hiệu chuẩn vẫn có thể cho kết quả sai nếu ống dẫn bị rò, tắc hoặc điểm lấy áp không phù hợp. Vì vậy, nghiệm thu cần đánh giá toàn bộ đường đo chứ không chỉ riêng thiết bị.

Câu hỏi thường gặp

Mua đồng hồ chênh áp cho nhà máy tại VSIP Bắc Ninh ở đâu?

Doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm trong lĩnh vực phòng sạch và HVAC, có khả năng tư vấn dải đo, phương án lắp đặt, hồ sơ hiệu chuẩn và phụ kiện kết nối phù hợp.

Có thể dùng chung một loại đồng hồ cho phòng và lọc HEPA không?

Chỉ nên dùng khi dải đo đáp ứng cả hai ứng dụng. Trong thực tế, đồng hồ cho phòng thường có dải thấp hơn nhiều so với đồng hồ theo dõi tổn thất áp qua lọc.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất ở hai cổng, kiểm tra ống dẫn, vị trí lắp, điểm không và khả năng kẹt cơ cấu trước khi quyết định thay thiết bị.

Đồng hồ chênh áp có đo được độ sạch không?

Không. Thiết bị chỉ đo sự khác biệt áp suất. Độ sạch của phòng phải được xác định bằng phép đo tiểu phân và các thử nghiệm môi trường phù hợp.

Khi nào nên chọn đồng hồ điện tử?

Nên chọn khi nhà máy cần cảnh báo, truyền tín hiệu, ghi dữ liệu hoặc theo dõi liên tục. Nếu chỉ cần đọc tại chỗ, đồng hồ dạng kim có thể phù hợp hơn.

Liên hệ tư vấn đồng hồ chênh áp tại VSIP Bắc Ninh

Khi yêu cầu báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp VSIP Bắc Ninh.

Việc xác định đúng yêu cầu ngay từ đầu giúp lựa chọn đúng model, giảm thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
