Đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm

Đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm là gì?

Đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm là thiết bị dùng để theo dõi sự chênh lệch áp suất giữa hai khu vực liền kề. Thiết bị thường được lắp giữa phòng sạch và hành lang, giữa phòng sạch và phòng đệm, giữa phòng đệm và khu vực bên ngoài, hoặc giữa hai cấp sạch khác nhau. Chỉ số hiển thị giúp người vận hành biết áp suất có đang được duy trì đúng theo thiết kế hay không.

Trong phòng sạch, áp suất không chỉ là một thông số kỹ thuật mà còn là yếu tố quan trọng để kiểm soát hướng luồng khí. Khi chênh lệch áp suất được duy trì đúng, không khí sẽ di chuyển theo hướng mong muốn, thường từ khu vực sạch hơn sang khu vực kém sạch hơn. Điều này giúp hạn chế bụi, vi sinh, hạt tiểu phân hoặc hơi hóa chất di chuyển ngược vào khu vực cần bảo vệ.

Phòng đệm có vai trò như vùng chuyển tiếp giữa hai khu vực có cấp sạch hoặc áp suất khác nhau. Nếu phòng đệm không được kiểm soát tốt, không khí có thể trao đổi trực tiếp giữa phòng sạch và khu vực bên ngoài, làm tăng nguy cơ nhiễm chéo. Vì vậy, đồng hồ đo chênh lệch áp suất là thiết bị quan trọng để theo dõi trạng thái vận hành của cả phòng sạch và phòng đệm.

Vì sao phòng sạch và phòng đệm cần đồng hồ đo chênh lệch áp suất?

Phòng sạch và phòng đệm cần đồng hồ đo chênh lệch áp suất để kiểm soát áp suất giữa các khu vực, duy trì hướng luồng khí và giảm nguy cơ nhiễm chéo. Khi áp suất không ổn định, không khí từ khu vực kém sạch hơn có thể xâm nhập vào khu vực sạch hơn, mang theo bụi, vi sinh hoặc tạp chất ảnh hưởng đến sản phẩm, mẫu thử hoặc quy trình sản xuất.

Trong nhà máy GMP, phòng thí nghiệm, bệnh viện, dược phẩm, mỹ phẩm, thực phẩm, điện tử và bán dẫn, phòng đệm thường được dùng để hạn chế trao đổi không khí trực tiếp giữa hai khu vực. Đồng hồ đo chênh lệch áp suất giúp xác nhận phòng đệm có đang tạo lớp ngăn áp suất hiệu quả hay không.

Khi chỉ số chênh lệch áp suất thay đổi bất thường, người vận hành có thể kiểm tra cửa, interlock, quạt cấp, quạt hồi, damper, lọc HEPA, AHU - Air Handling Unit, FFU - Fan Filter Unit, đường ống lấy áp hoặc độ kín phòng. Nhờ đó, sự cố có thể được phát hiện sớm trước khi ảnh hưởng đến môi trường phòng sạch.

Vai trò của phòng đệm trong kiểm soát áp suất phòng sạch

Phòng đệm là không gian trung gian giúp giảm rủi ro trao đổi không khí trực tiếp giữa hai khu vực có mức độ sạch hoặc áp suất khác nhau. Khi người, hàng hóa hoặc vật liệu di chuyển qua phòng đệm, hệ thống cửa và áp suất được kiểm soát để hạn chế không khí bên ngoài đi thẳng vào phòng sạch.

Trong nhiều nhà máy, phòng đệm được thiết kế như một phần của sơ đồ phân vùng áp suất. Tùy mục tiêu kiểm soát, phòng đệm có thể duy trì áp suất cao hơn, thấp hơn hoặc trung gian so với hai khu vực liền kề. Ví dụ, phòng đệm áp suất dương có thể dùng để bảo vệ khu vực sạch; phòng đệm áp suất âm có thể dùng để hạn chế phát tán bụi, hoạt chất hoặc tác nhân nguy cơ.

Đồng hồ đo chênh lệch áp suất giúp người vận hành xác nhận phòng đệm có đang hoạt động đúng vai trò hay không. Nếu chênh lệch áp suất giữa phòng đệm và các khu vực xung quanh không đạt, hiệu quả phân vùng áp suất sẽ giảm và nguy cơ nhiễm chéo có thể tăng lên.

Đồng hồ đo chênh lệch áp suất được lắp ở đâu?

Đồng hồ đo chênh lệch áp suất thường được lắp tại vị trí dễ quan sát, gần cửa ra vào hoặc khu vực chuyển tiếp giữa hai phòng. Vị trí phổ biến gồm giữa phòng sạch và hành lang, giữa phòng sạch và phòng đệm, giữa phòng đệm và khu vực không sạch, giữa airlock và khu sản xuất, hoặc giữa hai khu vực có cấp sạch khác nhau.

Với phòng đệm, có thể cần nhiều điểm đo nếu phòng nằm giữa hai khu vực quan trọng. Ví dụ, một đồng hồ theo dõi chênh lệch áp suất giữa phòng sạch và phòng đệm, một đồng hồ khác theo dõi chênh lệch áp suất giữa phòng đệm và hành lang. Cách bố trí phụ thuộc vào sơ đồ phân vùng áp suất và mục tiêu kiểm soát của từng nhà máy.

Điểm lấy áp cần tránh vị trí gần miệng gió cấp, miệng gió hồi, cửa mở thường xuyên, quạt hoặc vùng có luồng thổi trực tiếp. Nếu điểm lấy áp đặt sai, chỉ số có thể dao động hoặc không phản ánh đúng áp suất thực tế của phòng. Đường ống lấy áp cũng cần được lắp chắc chắn, không gập, không nghẹt và không rò rỉ.

Cách chọn đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm

Tiêu chí đầu tiên là xác định mục đích đo. Đồng hồ dùng để đo chênh lệch áp suất giữa phòng sạch và phòng đệm, giữa phòng đệm và hành lang, giữa hai cấp sạch hay giữa khu áp suất âm và khu vực xung quanh? Mỗi mục đích đo sẽ cần dải đo, cách nối cổng áp và vị trí lấy áp khác nhau.

Tiêu chí thứ hai là chọn dải đo phù hợp. Với đo chênh lệch áp suất phòng, nên chọn dải đo đủ nhạy để người vận hành dễ quan sát các thay đổi nhỏ. Nếu dải đo quá lớn, kim hoặc giá trị hiển thị sẽ thay đổi rất ít, gây khó đọc. Nếu dải đo quá nhỏ, đồng hồ có thể vượt thang khi cửa mở hoặc hệ thống HVAC thay đổi.

Tiêu chí thứ ba là chọn kiểu hiển thị phù hợp với áp suất dương hoặc áp suất âm. Nếu phòng sạch cần duy trì áp suất dương, có thể chọn dải đo dương. Nếu phòng đệm hoặc khu vực kiểm soát cần áp suất âm, nên chọn dải đo âm hoặc âm – dương để đọc đúng trạng thái vận hành.

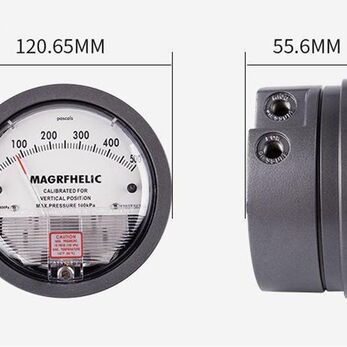

Tiêu chí thứ tư là chọn đồng hồ cơ hay điện tử. Đồng hồ cơ phù hợp với nhu cầu quan sát tại chỗ, dễ đọc và chi phí hợp lý. Đồng hồ điện tử hoặc cảm biến chênh lệch áp suất phù hợp với khu vực cần cảnh báo, giám sát liên tục, truyền tín hiệu hoặc kết nối BMS, EMS và hệ thống giám sát phòng sạch.

Ứng dụng trong các loại phòng đệm phổ biến

Phòng đệm nhân sự cần đồng hồ đo chênh lệch áp suất để kiểm soát áp suất giữa khu thay đồ, hành lang và phòng sạch. Điều này giúp hạn chế không khí bên ngoài đi trực tiếp vào khu vực sản xuất sạch khi nhân sự di chuyển.

Phòng đệm vật liệu cần theo dõi chênh lệch áp suất để kiểm soát luồng khí trong quá trình đưa nguyên liệu, bao bì, dụng cụ hoặc bán thành phẩm vào phòng sạch. Nếu áp suất không ổn định, không khí từ khu vực phụ trợ có thể đi vào khu vực sạch hơn.

Airlock cần đồng hồ đo chênh lệch áp suất để đảm bảo phân vùng áp suất giữa hai khu vực. Trong nhà máy GMP, airlock thường kết hợp với interlock để hạn chế hai cửa mở cùng lúc. Đồng hồ giúp người vận hành xác nhận áp suất đang duy trì đúng trước khi mở cửa.

Phòng đệm áp suất âm cần đồng hồ có dải đo phù hợp để theo dõi khả năng giữ bụi, hơi hóa chất, hoạt chất hoặc tác nhân nguy cơ không phát tán ra ngoài. Đây là ứng dụng quan trọng trong phòng cân bột, phòng xử lý nguyên liệu, phòng cách ly hoặc khu vực kiểm soát nguy cơ.

Sai lầm thường gặp khi chọn và lắp đồng hồ đo chênh lệch áp suất

Sai lầm phổ biến nhất là chọn sai dải đo. Nếu dải đo quá lớn, người vận hành khó nhận biết khi áp suất bắt đầu lệch khỏi trạng thái bình thường. Nếu dải đo quá nhỏ, đồng hồ có thể vượt thang khi cửa mở hoặc khi hệ thống HVAC thay đổi.

Sai lầm thứ hai là lắp sai điểm lấy áp. Điểm lấy áp đặt gần cửa, miệng gió hoặc vùng nhiễu dòng khí có thể làm chỉ số dao động. Với phòng đệm, việc đặt sai điểm lấy áp có thể khiến nhà máy hiểu sai hiệu quả phân vùng áp suất.

Sai lầm thứ ba là không phân biệt cổng áp cao và áp thấp. Nếu đấu sai cổng, đồng hồ có thể hiển thị ngược hoặc làm người vận hành hiểu sai phòng đang áp suất dương hay áp suất âm. Đây là lỗi cần tránh trong các phòng đệm quan trọng.

Sai lầm thứ tư là chỉ nhìn chỉ số đồng hồ mà không đánh giá toàn hệ thống. Chênh lệch áp suất cần được xem cùng tình trạng cửa, interlock, lưu lượng gió, lọc HEPA, AHU - Air Handling Unit, FFU - Fan Filter Unit, độ kín phòng và quy trình vận hành.

Khi nào cần kiểm tra hoặc hiệu chuẩn đồng hồ đo chênh lệch áp suất?

Đồng hồ đo chênh lệch áp suất cần được kiểm tra khi kim không về 0, chỉ số dao động bất thường, mặt đồng hồ hư hỏng, ống lấy áp bị lỏng, có nghi ngờ rò rỉ hoặc giá trị hiển thị không phù hợp với trạng thái vận hành thực tế. Đây là các dấu hiệu cho thấy cần kiểm tra, vệ sinh đường lấy áp, hiệu chuẩn hoặc thay thế thiết bị.

Trong nhà máy GMP, bệnh viện, phòng thí nghiệm và phòng sạch có yêu cầu kiểm soát nghiêm ngặt, đồng hồ nên được kiểm tra theo kế hoạch quản lý thiết bị đo. Tần suất hiệu chuẩn cần dựa trên quy định nội bộ, mức độ quan trọng của vị trí lắp và yêu cầu hồ sơ chất lượng.

Ngoài đồng hồ, cần kiểm tra đồng thời cửa, gioăng kín, interlock, lọc HEPA, quạt, damper, đường ống lấy áp và hệ thống HVAC. Nhiều trường hợp chỉ số bất thường không phải do đồng hồ hỏng mà do phòng mất kín, cửa mở sai quy trình hoặc hệ thống gió mất cân bằng.

Mua đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm ở đâu?

Doanh nghiệp nên mua đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm tại đơn vị chuyên thiết bị phòng sạch để được tư vấn đúng dải đo, đúng mục đích đo và đúng vị trí lắp đặt. Thiết bị này liên quan trực tiếp đến áp suất phòng, hướng luồng khí, kiểm soát nhiễm chéo và trạng thái vận hành của hệ thống phòng sạch.

Thiết bị phòng sạch VCR có thể tư vấn và cung cấp đồng hồ đo chênh lệch áp suất cho phòng sạch GMP, phòng đệm, airlock, phòng thay đồ, phòng cân, phòng pha chế, phòng chiết rót, phòng kiểm nghiệm, bệnh viện, phòng thí nghiệm, nhà máy dược phẩm, thực phẩm, mỹ phẩm, điện tử và bán dẫn.

VCR cũng hỗ trợ lựa chọn đồng hồ cho các ứng dụng liên quan như HEPA Box, AHU - Air Handling Unit, FFU - Fan Filter Unit, Pass Box, Air Shower, Clean Booth, Dispensing Booth và Weighing Booth. Khi liên hệ, doanh nghiệp nên cung cấp vị trí lắp, khu vực tham chiếu, mục tiêu áp suất, dải đo mong muốn, yêu cầu hiệu chuẩn và nhu cầu chứng từ để được tư vấn chính xác hơn.

Câu hỏi thường gặp

Phòng sạch có cần đồng hồ đo chênh lệch áp suất không?

Có. Phòng sạch cần đồng hồ đo chênh lệch áp suất để theo dõi áp suất giữa phòng sạch và khu vực liền kề, từ đó kiểm soát hướng luồng khí và giảm nguy cơ nhiễm chéo. Thiết bị đặc biệt quan trọng trong nhà máy GMP, bệnh viện, phòng thí nghiệm, dược phẩm, thực phẩm, mỹ phẩm, điện tử và bán dẫn. Thiết bị phòng sạch VCR có thể tư vấn loại đồng hồ phù hợp theo từng vị trí lắp đặt.

Phòng đệm dùng đồng hồ đo chênh lệch áp suất để làm gì?

Phòng đệm dùng đồng hồ đo chênh lệch áp suất để kiểm tra xem áp suất giữa phòng đệm và các khu vực liền kề có đang duy trì đúng thiết kế hay không. Điều này giúp hạn chế trao đổi không khí trực tiếp giữa khu sạch và khu kém sạch hơn. Với airlock, phòng thay đồ hoặc phòng đệm vật liệu, đồng hồ giúp người vận hành theo dõi trạng thái phân vùng áp suất rõ ràng hơn.

Nên lắp đồng hồ đo chênh lệch áp suất ở đâu giữa phòng sạch và phòng đệm?

Đồng hồ nên được lắp tại vị trí dễ quan sát, thường gần cửa hoặc khu vực chuyển tiếp, nhưng điểm lấy áp cần tránh cửa, miệng gió cấp, miệng gió hồi và vùng có luồng thổi trực tiếp. Một đầu lấy áp nối với phòng sạch, đầu còn lại nối với phòng đệm hoặc khu vực tham chiếu. Vị trí cụ thể nên dựa trên bản vẽ HVAC và sơ đồ phân vùng áp suất.

Phòng đệm có cần nhiều hơn một đồng hồ đo chênh lệch áp suất không?

Có thể cần. Nếu phòng đệm nằm giữa hai khu vực quan trọng, có thể cần một đồng hồ để đo giữa phòng sạch và phòng đệm, đồng hồ khác để đo giữa phòng đệm và hành lang hoặc khu vực bên ngoài. Cách bố trí phụ thuộc vào sơ đồ áp suất, cấp sạch và mục tiêu kiểm soát. Thiết bị phòng sạch VCR có thể tư vấn số lượng và vị trí theo từng dự án.

Nên chọn đồng hồ cơ hay điện tử cho phòng sạch và phòng đệm?

Nếu chỉ cần quan sát tại chỗ, đồng hồ cơ là lựa chọn phù hợp vì dễ đọc, dễ lắp và chi phí hợp lý. Nếu khu vực cần cảnh báo, giám sát liên tục, truyền tín hiệu hoặc lưu dữ liệu, nên chọn đồng hồ điện tử hoặc cảm biến chênh lệch áp suất. Với nhà máy GMP hoặc khu vực trọng yếu, việc chọn loại đồng hồ nên dựa trên mức độ rủi ro và yêu cầu hồ sơ chất lượng.

Mua đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm tại VCR có lợi ích gì?

Khi mua tại Thiết bị phòng sạch VCR, khách hàng được tư vấn theo đúng mục đích đo, dải đo, vị trí lấy áp, sơ đồ áp suất và yêu cầu vận hành thực tế. VCR có thể hỗ trợ đồng hồ đo chênh lệch áp suất cho phòng sạch, phòng đệm, airlock, nhà máy GMP, bệnh viện, phòng thí nghiệm, HEPA Box, AHU - Air Handling Unit, FFU - Fan Filter Unit, Pass Box và Air Shower.

Kết luận

Đồng hồ đo chênh lệch áp suất cho phòng sạch và phòng đệm là thiết bị quan trọng để kiểm soát áp suất, hướng luồng khí và nguy cơ nhiễm chéo. Khi được chọn đúng dải đo, lắp đúng điểm lấy áp và kiểm tra định kỳ, thiết bị giúp phòng sạch vận hành ổn định hơn và hỗ trợ hồ sơ quản lý chất lượng.

Nếu doanh nghiệp cần đồng hồ đo chênh lệch áp suất cho phòng sạch, phòng đệm, airlock, nhà máy GMP, bệnh viện, phòng thí nghiệm hoặc thiết bị phòng sạch, hãy liên hệ Thiết bị phòng sạch VCR để được tư vấn giải pháp phù hợp với nhu cầu vận hành thực tế.
