Giới thiệu về đồng hồ chênh áp gió

Định nghĩa đồng hồ chênh áp gió

Đồng hồ chênh áp gió là thiết bị đo lường chuyên dụng dùng để xác định mức độ chênh lệch áp suất giữa hai môi trường, giúp kiểm soát luồng không khí và duy trì điều kiện môi trường ổn định. Thiết bị này thường được lắp đặt giữa hai khu vực có yêu cầu kiểm soát áp suất, như trong phòng sạch, hệ thống HVAC, hay các phòng thí nghiệm.

Vai trò và tầm quan trọng trong kiểm soát áp suất không khí

  • Đảm bảo môi trường sạch và an toàn: Đồng hồ chênh áp giúp duy trì áp suất dương hoặc âm theo yêu cầu, ngăn chặn sự xâm nhập của bụi bẩn, vi khuẩn, hoặc hóa chất độc hại.
  • Kiểm soát chất lượng sản xuất: Trong các nhà máy dược phẩm, thực phẩm, và điện tử, việc duy trì áp suất không khí đúng tiêu chuẩn giúp đảm bảo chất lượng sản phẩm và đáp ứng các quy định khắt khe về vệ sinh.
  • Giám sát và tối ưu hóa hiệu suất hệ thống HVAC: Thiết bị này giúp đo áp suất trong ống gió và bộ lọc, từ đó hỗ trợ bảo trì và vận hành hệ thống thông gió hiệu quả hơn.

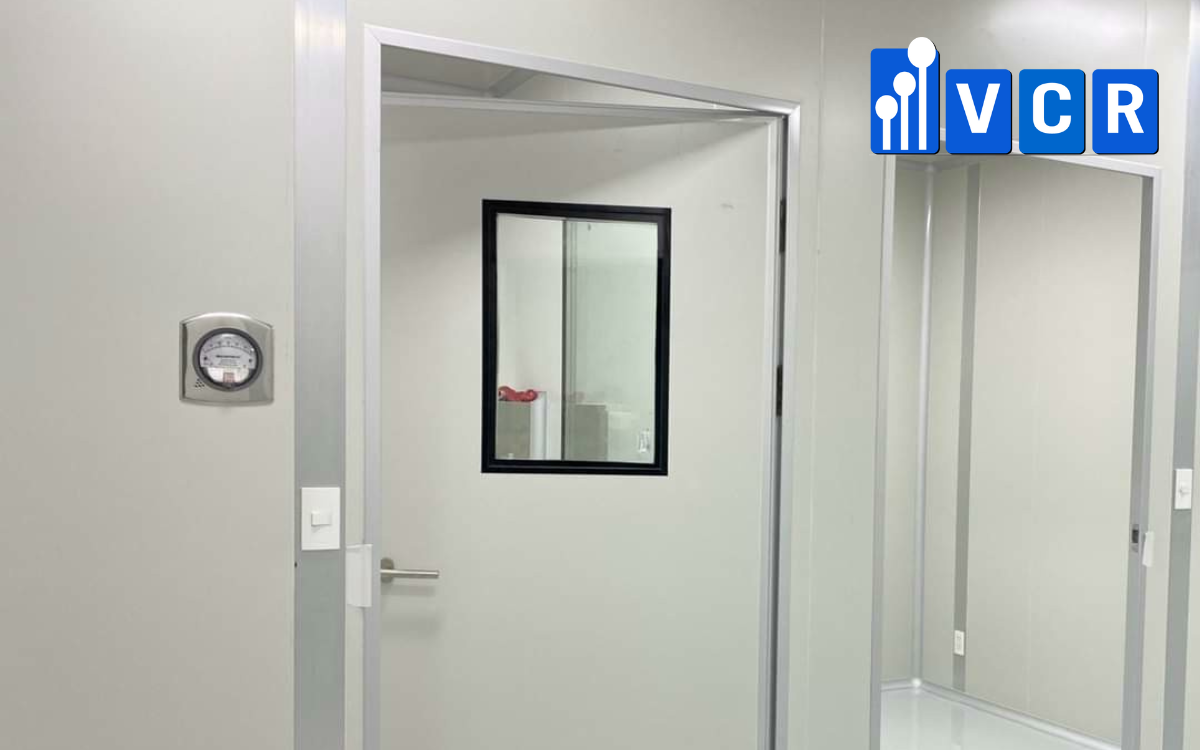

dong-ho-chenh-ap-gio-3

Ứng dụng trong các ngành công nghiệp

  • Phòng sạch (Cleanroom): Duy trì áp suất ổn định giữa các khu vực có mức độ sạch khác nhau để đảm bảo tiêu chuẩn GMP, ISO 14644, EU GMP Annex 1,…
  • Hệ thống HVAC: Được sử dụng để kiểm tra áp suất trong hệ thống điều hòa không khí, quạt gió, và bộ lọc không khí.
  • Ngành dược phẩm & thực phẩm: Kiểm soát môi trường sản xuất để tránh nhiễm chéo và đảm bảo vệ sinh an toàn thực phẩm.
  • Bệnh viện & phòng thí nghiệm: Ứng dụng trong phòng áp lực âm (phòng cách ly, phòng mổ) hoặc phòng áp lực dương (phòng sản xuất thuốc, phòng vi sinh).
  • Nhà máy sản xuất vi mạch điện tử: Đảm bảo điều kiện môi trường sạch sẽ để bảo vệ linh kiện nhạy cảm khỏi bụi bẩn và tạp chất.

Cấu tạo và nguyên lý hoạt động của đồng hồ chênh áp gió

Cấu tạo của đồng hồ chênh áp gió

Đồng hồ chênh áp gió có thiết kế đơn giản nhưng đóng vai trò quan trọng trong việc kiểm soát áp suất không khí. Cấu tạo của thiết bị bao gồm các thành phần chính sau:

  • Bộ vỏ:
    • Được làm từ nhôm, thép không gỉ hoặc nhựa cao cấp, giúp bảo vệ linh kiện bên trong và đảm bảo độ bền khi sử dụng trong môi trường khắc nghiệt.
    • Một số loại có thiết kế chống nước, chống bụi theo tiêu chuẩn IP65 hoặc cao hơn.
  • Bộ cảm biến áp suất:
    • Là bộ phận chính giúp đo lường sự chênh lệch áp suất giữa hai khu vực.
    • Có thể sử dụng cảm biến cơ học (màng chắn) hoặc cảm biến điện tử để đo chính xác giá trị áp suất.
  • Mặt đồng hồ hiển thị giá trị chênh áp:
    • Với đồng hồ chênh áp cơ học, mặt hiển thị dạng kim chỉ thị, dễ đọc và không cần nguồn điện.
    • Với đồng hồ chênh áp điện tử, màn hình LED/LCD hiển thị thông số rõ ràng, có thể kết nối với hệ thống điều khiển tự động.
  • Ống nối dẫn áp suất:
    • Gồm hai cổng kết nối với môi trường cần đo (thường ký hiệu là High (áp suất cao)Low (áp suất thấp)).
    • Chất liệu của ống dẫn thường là nhựa chịu lực hoặc kim loại, đảm bảo độ kín khí và chính xác khi đo.

Nguyên lý hoạt động của đồng hồ chênh áp gió

Đồng hồ chênh áp gió hoạt động dựa trên nguyên lý đo sự chênh lệch áp suất giữa hai khu vực:

  1. Thu nhận áp suất từ hai môi trường khác nhau
    • Một đầu của đồng hồ kết nối với khu vực có áp suất cao hơn (High pressure).
    • Đầu còn lại kết nối với khu vực có áp suất thấp hơn (Low pressure).
  1. Chuyển đổi sự chênh lệch áp suất thành tín hiệu hiển thị
    • Nếu là đồng hồ cơ học, sự chênh lệch áp suất làm biến dạng màng chắn hoặc ống Bourdon, từ đó làm quay kim đồng hồ để hiển thị giá trị.
    • Nếu là đồng hồ điện tử, cảm biến áp suất sẽ chuyển đổi sự chênh lệch này thành tín hiệu điện tử, sau đó hiển thị giá trị trên màn hình kỹ thuật số.
  1. Sử dụng dữ liệu đo để giám sát và điều chỉnh hệ thống
    • Nếu giá trị chênh áp vượt quá mức tiêu chuẩn, hệ thống có thể cảnh báo hoặc tự động điều chỉnh lưu lượng gió để cân bằng áp suất.
    • Trong môi trường phòng sạch hoặc bệnh viện, đồng hồ chênh áp giúp đảm bảo duy trì áp suất dương hoặc âm theo yêu cầu để tránh ô nhiễm hoặc lây nhiễm chéo.

Các loại đồng hồ chênh áp gió phổ biến

Phân loại theo công nghệ đo

  1. Đồng hồ chênh áp cơ học (dạng kim)
    • Hoạt động theo nguyên lý màng chắn hoặc ống Bourdon để hiển thị giá trị chênh áp bằng kim chỉ thị.
    • Không cần nguồn điện, có độ bền cao, ít bị ảnh hưởng bởi điều kiện môi trường.
    • Được sử dụng phổ biến trong hệ thống HVAC, phòng sạch, kiểm soát bộ lọc khí.
  1. Đồng hồ chênh áp điện tử (màn hình LED/LCD)
    • Sử dụng cảm biến áp suất điện tử để đo và hiển thị giá trị chênh áp một cách chính xác trên màn hình LED/LCD.
    • Có thể kết nối với hệ thống điều khiển tự động để giám sát từ xa.
    • Độ chính xác cao, thường được sử dụng trong các hệ thống yêu cầu kiểm soát nghiêm ngặt như dược phẩm, y tế, phòng thí nghiệm.

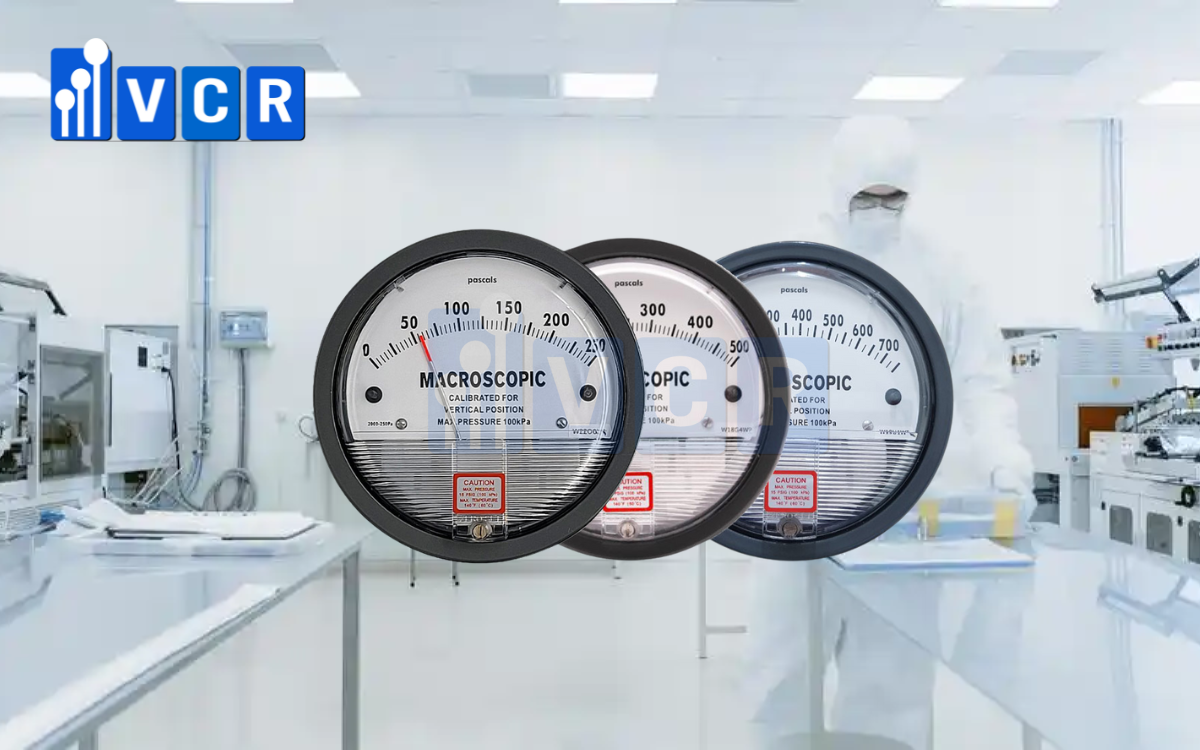

dong-ho-chenh-ap-gio-4

Phân loại theo dải đo

  1. Dải đo thấp (0 - 60 Pa)
    • Dùng cho môi trường có chênh lệch áp suất nhỏ, như phòng sạch cấp cao, các hệ thống kiểm soát bụi mịn.
  1. Dải đo trung bình (0 - 500 Pa)
    • Phù hợp với các ứng dụng HVAC, kiểm soát áp suất trong hệ thống lọc khí, bệnh viện, sản xuất thực phẩm và dược phẩm.
  1. Dải đo cao (lên đến 5000 Pa hoặc hơn)
    • Sử dụng trong các hệ thống công nghiệp lớn, nơi cần đo áp suất chênh lệch mạnh như phòng thí nghiệm, lò phản ứng, hoặc hệ thống kiểm soát luồng khí mạnh.

Phân loại theo thương hiệu

  1. Magnehelic Dwyer (Mỹ)
    • Thương hiệu hàng đầu thế giới về thiết bị đo chênh áp, nổi bật với độ bền cao, sai số thấp.
    • Được sử dụng rộng rãi trong ngành HVAC, phòng sạch, y tế, dược phẩm.
  1. Macroscopic(Trung Quốc)
    • Cung cấp các dòng đồng hồ chênh áp có giá thành hợp lý, phù hợp cho các hệ thống không yêu cầu quá cao về độ chính xác.
    • Được ứng dụng trong các nhà máy sản xuất, hệ thống điều hòa công nghiệp.

Ứng dụng của đồng hồ chênh áp gió trong thực tế

1. Phòng sạch (Cleanroom)

  • Trong môi trường phòng sạch, chênh áp giữa các khu vực có độ sạch khác nhau cần được kiểm soát nghiêm ngặt để đảm bảo dòng khí luôn di chuyển theo hướng ngăn ngừa nhiễm bẩn.
  • Đồng hồ chênh áp giúp đo lường và duy trì áp suất dương trong phòng sạch, ngăn chặn bụi bẩn và vi khuẩn từ môi trường bên ngoài xâm nhập.
  • Đáp ứng các tiêu chuẩn GMP, ISO 14644, EU GMP Annex 1 về kiểm soát môi trường sản xuất.

2. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

  • Đồng hồ chênh áp được sử dụng để đo áp suất trong ống gió, bộ lọc HEPA, quạt gió, và các buồng điều áp để đảm bảo hiệu suất hệ thống HVAC.
  • Giúp xác định tình trạng tắc nghẽn bộ lọc, từ đó cảnh báo khi cần thay thế để duy trì lưu lượng không khí ổn định.
  • Hỗ trợ điều chỉnh hệ thống điều hòa không khí trong các tòa nhà cao tầng, trung tâm thương mại, và nhà máy công nghiệp.

3. Ngành dược phẩm & thực phẩm

  • Trong nhà máy sản xuất dược phẩm, đồng hồ chênh áp giúp kiểm soát phòng áp suất dương (khu vực pha chế, sản xuất) và phòng áp suất âm (khu vực xử lý hóa chất, vi sinh) để tránh nhiễm chéo.
  • Đảm bảo điều kiện sản xuất đạt tiêu chuẩn GMP-WHO, FDA, HACCP, ngăn ngừa bụi, vi khuẩn xâm nhập vào sản phẩm.
  • Trong ngành thực phẩm, thiết bị này hỗ trợ kiểm soát môi trường sạch tại các khu vực chế biến, đóng gói thực phẩm, giúp ngăn chặn sự phát triển của vi khuẩn và nấm mốc.

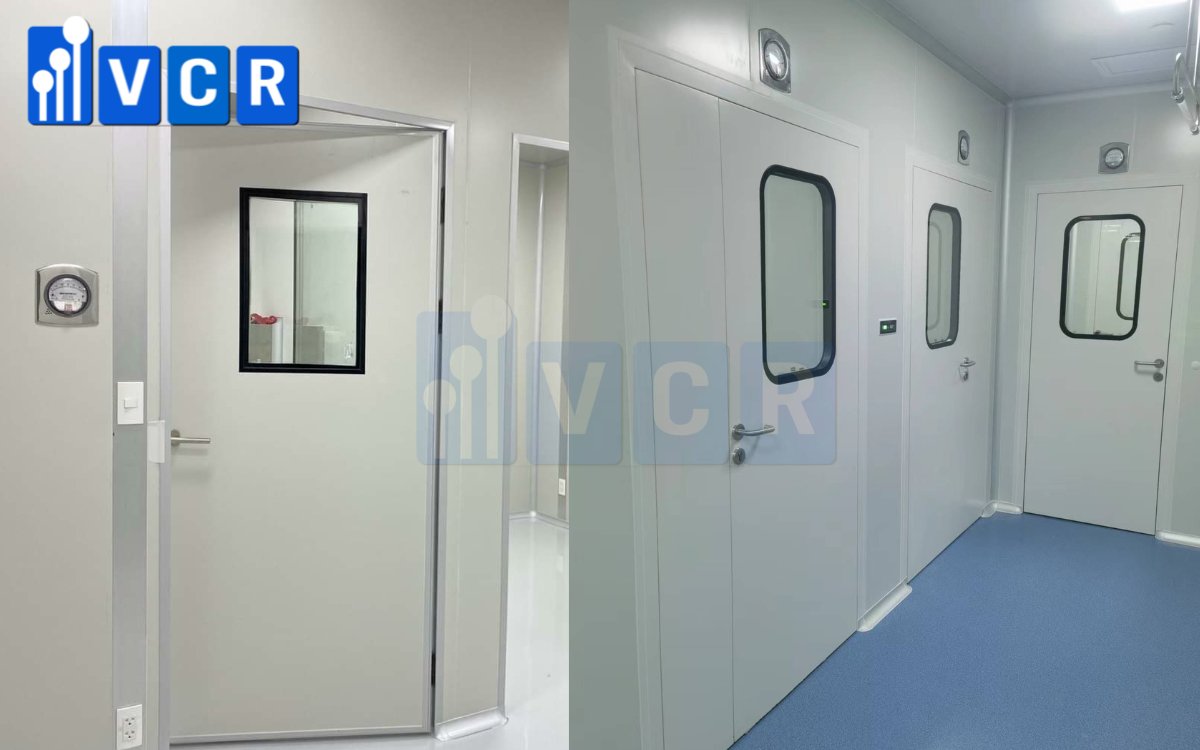

dong-ho-chenh-ap-gio-5

4. Bệnh viện & phòng thí nghiệm

  • Ứng dụng trong phòng cách ly áp suất âm, giúp ngăn chặn vi khuẩn, virus lây lan ra môi trường bên ngoài, đặc biệt trong các khu điều trị bệnh truyền nhiễm như COVID-19, lao phổi.
  • Phòng phẫu thuật, phòng sạch y tế cần duy trì áp suất dương để đảm bảo không khí sạch không bị nhiễm khuẩn từ bên ngoài.
  • Trong phòng thí nghiệm vi sinh, sinh học phân tử, đồng hồ chênh áp giúp kiểm soát luồng không khí nhằm bảo vệ mẫu thử và nhân viên phòng lab khỏi các tác nhân nguy hiểm.

5. Nhà máy sản xuất vi mạch điện tử

  • Trong các nhà máy sản xuất bán dẫn, linh kiện điện tử, bo mạch PCB, môi trường làm việc yêu cầu kiểm soát bụi ở mức tối thiểu.
  • Đồng hồ chênh áp giúp duy trì áp suất dương, đảm bảo các linh kiện nhạy cảm không bị ảnh hưởng bởi bụi và tạp chất, tránh hư hỏng sản phẩm.
  • Đáp ứng các tiêu chuẩn phòng sạch cao cấp như ISO 14644 Class 1 - 1000.

Hướng dẫn lắp đặt và sử dụng đồng hồ chênh áp gió

1. Các vị trí lắp đặt phổ biến

Lựa chọn vị trí lắp đặt phù hợp giúp đồng hồ chênh áp gió hoạt động chính xác và hiệu quả. Dưới đây là hai vị trí lắp đặt phổ biến:

  • Trên vách ngăn giữa hai khu vực có sự chênh lệch áp suất
    • Đồng hồ được lắp tại bức tường hoặc vách ngăn giữa hai không gian có mức áp suất khác nhau, như phòng sạch và hành lang, phòng thí nghiệm và khu vực bên ngoài, phòng cách ly và khu vực chung.
    • Điều này giúp theo dõi và kiểm soát áp suất giữa hai khu vực, đảm bảo môi trường sạch đạt tiêu chuẩn.
  • Trên hệ thống ống gió để kiểm soát hiệu suất bộ lọc
    • Đồng hồ chênh áp được gắn trên đường ống gió hoặc quạt thông gió để giám sát chênh lệch áp suất giữa hai đầu bộ lọc HEPA/ULPA.
    • Khi áp suất chênh lệch tăng lên đáng kể, điều đó cho thấy bộ lọc có thể đã bị tắc nghẽn và cần thay thế.

2. Cách sử dụng và hiệu chỉnh đồng hồ chênh áp gió

  • Lắp đặt theo đúng hướng dẫn của nhà sản xuất
    • Xác định cổng áp suất cao (High Pressure) và cổng áp suất thấp (Low Pressure) để đấu nối chính xác.
    • Lắp đặt ở vị trí không bị rung lắc, tránh tác động từ ngoại lực để đảm bảo độ bền của thiết bị.
    • Với đồng hồ điện tử, cần kết nối nguồn điện và hiệu chỉnh tín hiệu đầu ra nếu sử dụng trong hệ thống điều khiển tự động.
  • Kiểm tra định kỳ để đảm bảo độ chính xác
    • Cần kiểm tra giá trị đo của đồng hồ theo chu kỳ (thường từ 3 - 6 tháng/lần) để đảm bảo thiết bị hoạt động chính xác.
    • Đối với đồng hồ điện tử, có thể so sánh với thiết bị đo lường tiêu chuẩn để hiệu chuẩn lại nếu cần.
  • Vệ sinh và thay thế bộ cảm biến khi cần thiết
    • Trong môi trường bụi nhiều hoặc có hơi hóa chất, bộ cảm biến áp suất có thể bị ảnh hưởng, cần vệ sinh thường xuyên.
    • Khi đồng hồ hiển thị sai số lớn hoặc không ổn định, có thể cần thay thế cảm biến hoặc đồng hồ mới để đảm bảo hiệu suất hệ thống.

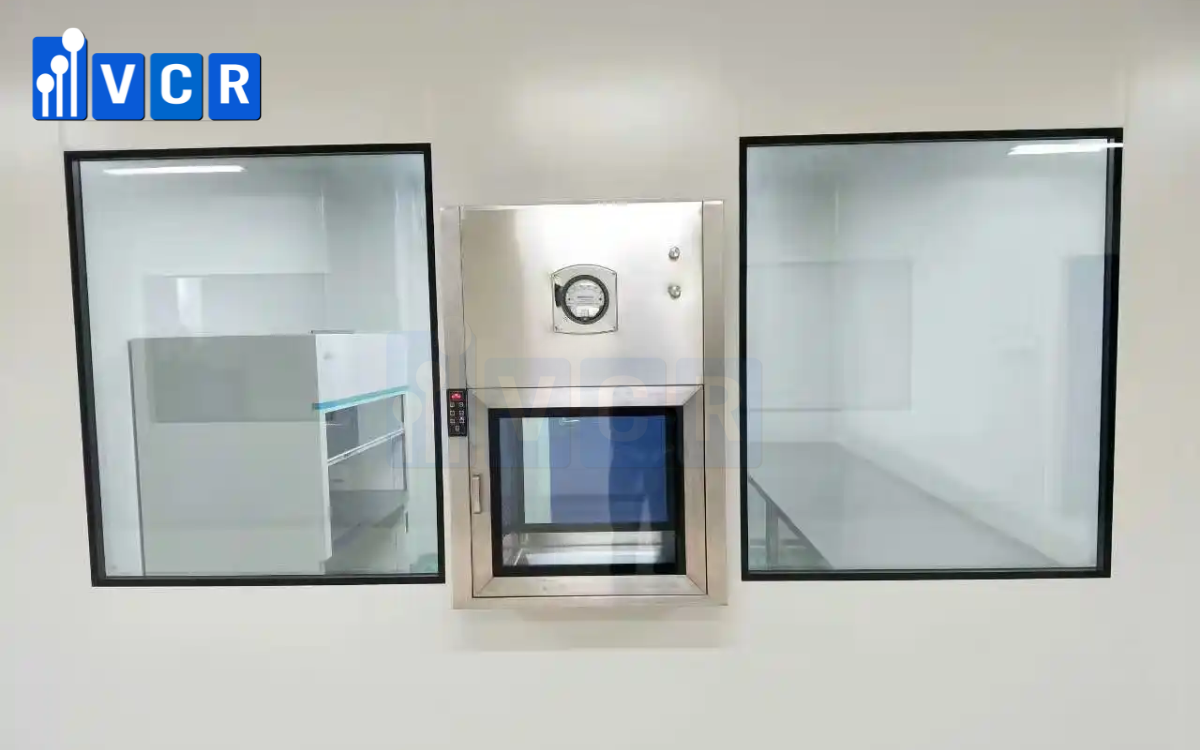

dong-ho-chenh-ap-gio-6

Cách lựa chọn đồng hồ chênh áp gió phù hợp

Lựa chọn đồng hồ chênh áp gió phù hợp là yếu tố quan trọng giúp đảm bảo hiệu suất đo lường và kiểm soát môi trường. Dưới đây là những tiêu chí cần xem xét khi chọn mua thiết bị này:

1. Xác định phạm vi đo cần thiết

  • Dải đo áp suất thấp (0 - 60 Pa): Phù hợp với phòng sạch, bệnh viện, và môi trường yêu cầu kiểm soát áp suất chính xác.
  • Dải đo trung bình (0 - 500 Pa): Sử dụng cho hệ thống HVAC, giám sát áp suất trong ống gió và bộ lọc khí.
  • Dải đo cao (lên đến 5000 Pa hoặc hơn): Dành cho các hệ thống công nghiệp lớn, kiểm soát khí nén và hệ thống lọc công suất cao.

2. Chọn loại phù hợp với môi trường sử dụng

  • Môi trường có độ ẩm cao hoặc ngoài trời: Cần chọn đồng hồ có tiêu chuẩn chống nước (IP65 trở lên) và vỏ chống ăn mòn như thép không gỉ hoặc nhôm sơn tĩnh điện.
  • Môi trường có hóa chất hoặc bụi bẩn: Chọn loại có màng chắn bảo vệ cảm biến và chống bám bụi để duy trì độ bền.
  • Phòng sạch hoặc y tế: Cần loại có độ chính xác cao và ít sai số để đáp ứng các tiêu chuẩn nghiêm ngặt.

3. Xem xét thương hiệu và độ chính xác của sản phẩm

  • Magnehelic Dwyer (Mỹ): Thương hiệu nổi tiếng với độ bền cao, độ chính xác ±2% trên toàn dải đo.
  • Macroscopic (Trung Quốc): Giá thành hợp lý, phù hợp với các ứng dụng không yêu cầu quá cao về độ chính xác.
  • Các thương hiệu khác như Testo (Đức), Yokogawa (Nhật), Delta Controls (Anh)… cũng có nhiều sản phẩm chất lượng cao phù hợp với từng ngành công nghiệp.

4. Đánh giá khả năng kết nối với hệ thống tự động hóa

  • Nếu cần tích hợp vào hệ thống giám sát từ xa hoặc điều khiển tự động, nên chọn đồng hồ chênh áp điện tử có đầu ra tín hiệu (4-20mA, Modbus, RS485, BACnet,...).
  • Một số model có thể kết nối với hệ thống SCADA hoặc BMS để theo dõi dữ liệu và cảnh báo khi áp suất chênh lệch vượt mức cho phép.

Kết luận

Khi lựa chọn đồng hồ chênh áp gió, cần xác định rõ nhu cầu sử dụng, điều kiện môi trường và yêu cầu kỹ thuật để chọn sản phẩm phù hợp. Nếu cần tư vấn chi tiết hơn về sản phẩm, có thể liên hệ VCR – đơn vị cung cấp thiết bị phòng sạch hàng đầu Việt Nam.
