Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Yên Phong

Khu công nghiệp Yên Phong, tỉnh Bắc Ninh, là khu vực tập trung nhiều nhà máy sản xuất điện tử, linh kiện, cơ khí chính xác, công nghệ cao và các ngành công nghiệp hỗ trợ. Khu công nghiệp có lợi thế kết nối với Hà Nội, sân bay quốc tế Nội Bài và các tuyến vận tải quan trọng của khu vực phía Bắc.

Trong các nhà máy hiện đại, đồng hồ đo chênh áp không chỉ được sử dụng trong phòng sạch mà còn xuất hiện tại hệ thống thông gió, điều hòa không khí, tủ lọc, thiết bị dòng khí một chiều, buồng chuyển hàng và nhiều khu vực sản xuất có yêu cầu kiểm soát môi trường.

Thiết bị giúp người vận hành xác định sự chênh lệch áp suất giữa hai vị trí. Thông số này có thể được dùng để giám sát áp suất giữa các phòng, kiểm tra tình trạng lọc không khí hoặc theo dõi mức độ ổn định của hệ thống HVAC.

Việc lựa chọn đúng đồng hồ chênh áp có ảnh hưởng trực tiếp đến khả năng vận hành, bảo trì và kiểm soát rủi ro của nhà máy.

Đồng hồ đo chênh áp là gì?

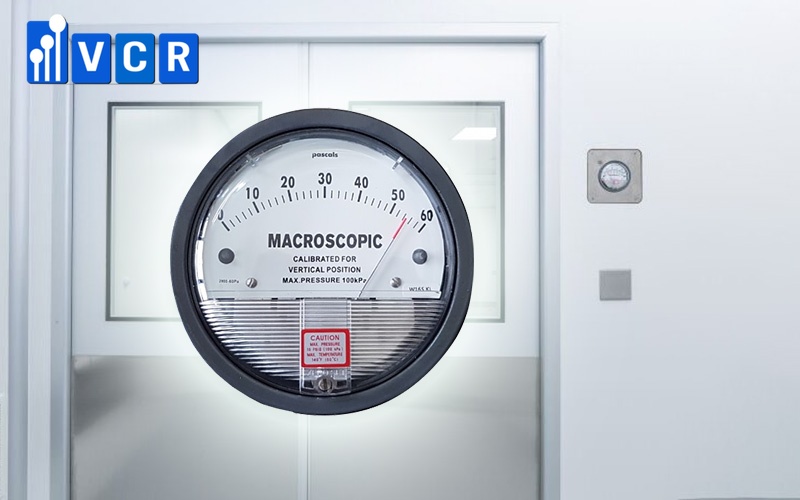

Đồng hồ đo chênh áp là thiết bị đo sự khác biệt áp suất giữa hai điểm. Hai điểm đo được kết nối với cổng áp suất cao và cổng áp suất thấp trên đồng hồ thông qua ống dẫn áp.

Trong phòng sạch, đồng hồ thường được sử dụng để đo chênh lệch áp suất giữa phòng sạch và hành lang, giữa hai khu vực có cấp độ sạch khác nhau hoặc giữa khu vực sản xuất và không gian phụ trợ.

Đối với lọc HEPA, AHU và các cụm lọc không khí, đồng hồ đo chênh áp được lắp trước và sau màng lọc. Khi bụi tích tụ làm tăng sức cản của lọc, giá trị chênh áp sẽ tăng. Người vận hành có thể căn cứ vào xu hướng này để kiểm tra, vệ sinh hoặc thay thế lọc.

Đồng hồ chênh áp không trực tiếp đo độ sạch của không khí. Thiết bị chỉ đo sự chênh lệch áp suất. Vì vậy, không nên sử dụng số liệu chênh áp để thay thế cho phép đo tiểu phân, vận tốc gió, lưu lượng gió hoặc kiểm tra rò rỉ lọc HEPA.

Các ứng dụng phổ biến trong nhà máy

Giám sát chênh áp phòng sạch

Duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của không khí giữa các khu vực. Khi phòng sạch có áp suất cao hơn khu vực liền kề, không khí có xu hướng di chuyển từ khu vực sạch hơn sang khu vực có mức kiểm soát thấp hơn khi cửa mở hoặc xuất hiện khe hở.

Trong khu vực cần kiểm soát bụi, hóa chất hoặc chất có nguy cơ phát tán, thiết kế có thể sử dụng áp suất thấp hơn khu vực xung quanh để hỗ trợ giữ tác nhân ô nhiễm bên trong.

Giá trị chênh áp phải được xác định dựa trên mục đích sử dụng, đánh giá rủi ro, cấu trúc phòng, độ kín của cửa và yêu cầu công nghệ. Không nên áp dụng một giá trị duy nhất cho tất cả nhà máy.

Theo dõi tình trạng lọc HEPA

Đồng hồ chênh áp giúp theo dõi sức cản của màng lọc HEPA trong quá trình sử dụng. Giá trị đo cần được so sánh với chênh áp ban đầu, thông số kỹ thuật của nhà sản xuất lọc và điều kiện vận hành thực tế.

Không nên thay lọc chỉ vì đồng hồ đạt đến một con số được áp dụng chung. Một màng lọc cần được đánh giá tổng hợp dựa trên chênh áp, lưu lượng gió, vận tốc gió, tình trạng rò rỉ, độ toàn vẹn và khả năng đáp ứng yêu cầu của khu vực.

Giám sát lọc trong AHU và hệ thống HVAC

Tại AHU, đồng hồ có thể được dùng cho lọc thô, lọc trung gian, lọc tinh hoặc từng cấp lọc riêng biệt. Việc theo dõi chênh áp hỗ trợ bộ phận bảo trì nhận biết tình trạng bám bụi và lên kế hoạch thay lọc.

Đồng hồ cần có dải đo phù hợp với sức cản dự kiến của từng cấp lọc. Dùng dải đo quá lớn sẽ làm giảm khả năng quan sát những thay đổi nhỏ. Ngược lại, dải đo quá thấp có thể khiến kim vượt thang hoặc thiết bị không đáp ứng được áp suất thực tế.

Lắp đặt trên thiết bị phòng sạch

Đồng hồ chênh áp còn được sử dụng trên buồng chuyển hàng có lọc khí, buồng tắm khí, thiết bị dòng khí một chiều, tủ an toàn sinh học, buồng cân, buồng lấy mẫu, tủ hút và các cụm lọc độc lập.

Mỗi ứng dụng có điều kiện áp suất khác nhau. Vì vậy, nhà cung cấp cần hiểu cấu tạo và nguyên lý vận hành của thiết bị trước khi đề xuất dải đo.

Nên chọn đồng hồ dạng kim hay điện tử?

Đồng hồ chênh áp dạng kim có cấu tạo tương đối đơn giản, dễ quan sát tại chỗ và không phụ thuộc vào nguồn điện đối với chức năng hiển thị cơ bản. Loại này phù hợp với nhiều vị trí theo dõi áp suất phòng, lọc HEPA và AHU.

Đồng hồ điện tử có thể cung cấp màn hình số, tín hiệu cảnh báo, tiếp điểm điều khiển hoặc tín hiệu truyền về hệ thống quản lý tòa nhà và hệ thống giám sát trung tâm. Những tín hiệu phổ biến có thể bao gồm 4–20 mA, 0–10 V hoặc giao thức truyền thông, tùy theo từng model.

Việc lựa chọn không nên dựa đơn thuần vào giá thành. Nhà máy cần xem xét yêu cầu lưu trữ dữ liệu, mức độ tự động hóa, khả năng cảnh báo, điều kiện bảo trì và yêu cầu thẩm định hệ thống.

Các dải đo thường được sử dụng

Đối với giám sát chênh áp phòng, những dải đo tương đối thấp thường được ưu tiên để người vận hành dễ quan sát sự thay đổi. Tùy ứng dụng, có thể xem xét các dải như 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc dải âm–dương.

Đối với lọc HEPA hoặc cụm lọc không khí, có thể cần dải đo lớn hơn như 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa.

Tại AHU, dải đo phụ thuộc vào loại lọc, lưu lượng gió, diện tích lọc và mức chênh áp cuối được nhà sản xuất khuyến cáo.

Dải đo chính xác phải được lựa chọn từ dữ liệu thiết kế, thông số lọc và áp suất vận hành dự kiến. Nhà cung cấp không nên đề xuất một model chung cho mọi vị trí.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Yên Phong

Có khả năng tư vấn đúng dải đo

Một nhà cung cấp chuyên môn cần hỏi rõ đồng hồ được dùng để đo chênh áp phòng hay báo tình trạng lọc, giá trị vận hành bình thường, áp suất lớn nhất dự kiến và độ phân giải cần quan sát.

Nếu khách hàng chỉ cung cấp tên thiết bị nhưng chưa có dải đo, nhà cung cấp cần phối hợp với đơn vị thiết kế hoặc nhà sản xuất thiết bị để xác định thông số phù hợp.

Hiểu hệ thống phòng sạch và HVAC

Đồng hồ đo chênh áp là một phần của hệ thống kiểm soát môi trường. Việc tư vấn cần gắn với hướng luồng khí, cấp độ sạch, cấu trúc phòng, hệ thống cấp và hồi gió, loại lọc cũng như mục tiêu kiểm soát nhiễm.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc tư vấn được thực hiện trên cơ sở ứng dụng thực tế thay vì chỉ lựa chọn theo mã sản phẩm.

Có hồ sơ kỹ thuật rõ ràng

Tùy theo yêu cầu dự án, hồ sơ có thể bao gồm catalogue, hướng dẫn lắp đặt, thông số kỹ thuật, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Cần phân biệt rõ chứng nhận chất lượng của sản phẩm với chứng chỉ hiệu chuẩn của từng thiết bị. Chứng chỉ hiệu chuẩn thể hiện kết quả kiểm tra tại những điểm đo xác định và phải có khả năng truy xuất đến thiết bị được hiệu chuẩn.

Hỗ trợ lắp đặt và xử lý sự cố

Nhiều lỗi đo chênh áp không xuất phát từ bản thân đồng hồ mà do đấu nhầm cổng cao và thấp, ống dẫn bị gập, tắc, rò rỉ, đọng nước hoặc vị trí lấy áp không phù hợp.

Nhà cung cấp có kinh nghiệm cần hỗ trợ kiểm tra sơ đồ đấu nối, hướng dẫn cân chỉnh điểm không và phân tích nguyên nhân khi giá trị đo không ổn định.

Có khả năng cung cấp đồng bộ

Đối với dự án mới hoặc cải tạo nhà máy, việc lựa chọn một đơn vị có thể cung cấp đồng hồ chênh áp cùng hộp lọc HEPA, thiết bị dòng khí một chiều, buồng chuyển hàng, khóa liên động và các thiết bị phòng sạch khác giúp giảm rủi ro sai khác về thông số.

Nhà thầu cũng thuận lợi hơn khi phối hợp bản vẽ, hồ sơ kỹ thuật, tiến độ giao hàng và hỗ trợ sau bán hàng.

Những lỗi thường gặp khi mua và lắp đặt

Một lỗi phổ biến là chọn dải đo quá lớn. Ví dụ, vị trí chỉ cần theo dõi sự thay đổi nhỏ của áp suất phòng nhưng lại sử dụng đồng hồ có toàn thang quá cao. Khi đó, kim chỉ dịch chuyển rất ít và người vận hành khó nhận biết biến động.

Lỗi thứ hai là dùng đồng hồ đo chênh áp phòng để theo dõi lọc có sức cản lớn mà không kiểm tra giới hạn đo. Điều này có thể làm kim vượt thang hoặc khiến đồng hồ hoạt động ngoài vùng phù hợp.

Lỗi thứ ba là lắp ngược cổng áp suất cao và áp suất thấp. Với đồng hồ chỉ hiển thị một chiều, kim có thể không lên hoặc di chuyển sai hướng.

Lỗi tiếp theo là đặt ống dẫn áp gần nguồn nhiệt, để ống bị bóp méo hoặc không kiểm tra rò rỉ. Các vấn đề này có thể làm kết quả đo không ổn định dù đồng hồ vẫn hoạt động bình thường.

Lưu ý khi nghiệm thu và đưa vào vận hành

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị đo, vị trí lắp đặt và hướng kết nối hai cổng áp suất.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ cần được kiểm tra điểm không. Sau đó, hệ thống nên được thử trong điều kiện vận hành để xác nhận chiều chỉ thị và mức chênh áp thực tế.

Đối với đồng hồ điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, kết nối PLC hoặc hệ thống quản lý tòa nhà.

Kết quả hiệu chuẩn không thể thay thế cho kiểm tra lắp đặt tại hiện trường. Một đồng hồ đã được hiệu chuẩn vẫn có thể hiển thị sai nếu đường ống lấy áp bị rò, tắc hoặc đấu nối không đúng.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp tại Khu công nghiệp Yên Phong ở đâu?

Doanh nghiệp nên lựa chọn đơn vị cung cấp có khả năng tư vấn dải đo, mục đích sử dụng, hồ sơ kỹ thuật và phương án lắp đặt. Đối với dự án phòng sạch, nhà cung cấp cần hiểu cả áp suất phòng, lọc HEPA, AHU và hệ thống HVAC.

Có thể dùng chung một dải đo cho mọi phòng không?

Không nên. Mỗi vị trí có giá trị vận hành và mục tiêu kiểm soát khác nhau. Dải đo cần được lựa chọn theo chênh áp dự kiến và mức thay đổi nhỏ nhất cần quan sát.

Đồng hồ chênh áp có bắt buộc phải hiệu chuẩn không?

Yêu cầu hiệu chuẩn phụ thuộc vào hệ thống quản lý chất lượng, mức độ quan trọng của điểm đo và quy định nội bộ của nhà máy. Các điểm đo dùng để giám sát điều kiện quan trọng hoặc phục vụ hồ sơ chất lượng thường cần được quản lý hiệu chuẩn theo chu kỳ.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận ngay. Nguyên nhân có thể do còn chênh áp trong ống, cổng đo bị tắc, vị trí lắp không cân bằng, cơ cấu bị lệch hoặc điểm không chưa được điều chỉnh. Cần cô lập hai cổng khỏi hệ thống trước khi đánh giá.

Khi nào nên dùng đồng hồ điện tử?

Đồng hồ điện tử phù hợp khi nhà máy cần cảnh báo, truyền tín hiệu về PLC, lưu dữ liệu hoặc giám sát tập trung. Nếu chỉ cần quan sát tại chỗ, đồng hồ dạng kim có thể là giải pháp đơn giản và kinh tế hơn.

Liên hệ tư vấn đồng hồ đo chênh áp cho nhà máy tại Yên Phong

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp phục vụ phòng sạch, AHU, HVAC, lọc HEPA và thiết bị kiểm soát không khí cho các nhà thầu thi công phòng sạch và nhà máy tại Khu công nghiệp Yên Phong.

Khách hàng nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, yêu cầu tín hiệu, hồ sơ kỹ thuật và số lượng cần sử dụng. Trên cơ sở đó, VCR có thể hỗ trợ lựa chọn model phù hợp, hạn chế tình trạng chọn sai dải đo hoặc lắp đặt không đúng ứng dụng.
