Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp VSIP Cần Thơ

9

Khu công nghiệp VSIP Cần Thơ là một trong những khu vực công nghiệp mới có vai trò quan trọng tại Đồng bằng sông Cửu Long, phù hợp với các nhà máy thuộc nhiều lĩnh vực như thực phẩm, chế biến, điện – điện tử, thiết bị công nghiệp, logistics, công nghiệp hỗ trợ và các ngành có yêu cầu kiểm soát môi trường sản xuất.

Trong những nhà máy sử dụng phòng sạch, khu vực kiểm soát bụi, phòng thí nghiệm, dây chuyền thực phẩm, dược phẩm, mỹ phẩm, thiết bị y tế hoặc khu vực lắp ráp chính xác, hệ thống HVAC không chỉ cần kiểm soát nhiệt độ và độ ẩm mà còn phải duy trì độ sạch, hướng luồng khí và quan hệ áp suất giữa các khu vực.

Đồng hồ đo chênh áp là thiết bị dùng để xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa phòng sạch và hành lang, giữa phòng sạch và airlock, giữa hai khu vực có mức độ kiểm soát khác nhau hoặc trước và sau lọc HEPA.

Ngoài ra, đồng hồ còn được sử dụng trên AHU, HEPA Box, Dynamic Pass Box, buồng cân, Laminar Air Flow, FFU và nhiều thiết bị kiểm soát không khí khác.

Đối với nhà thầu thi công phòng sạch, lựa chọn đúng đồng hồ ngay từ giai đoạn thiết kế giúp hạn chế sai dải đo, sai đơn vị hiển thị, thiếu hồ sơ hiệu chuẩn hoặc phải thay đổi thiết bị trong quá trình chạy thử và nghiệm thu.

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị dùng để đo hiệu số áp suất giữa hai điểm.

Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng này được nối đến các vị trí cần đo bằng ống dẫn áp.

Giá trị hiển thị trên đồng hồ là sự khác biệt giữa hai mức áp suất, không phải áp suất tuyệt đối tại từng điểm.

Trong phòng sạch, đồng hồ thường được sử dụng để theo dõi quan hệ áp suất giữa hai khu vực. Trong AHU và hệ thống lọc không khí, đồng hồ được sử dụng để giám sát tổn thất áp suất qua bộ lọc.

Thiết bị có thể là loại cơ dạng kim hoặc loại điện tử. Loại dạng kim phù hợp với nhu cầu quan sát tại chỗ. Loại điện tử có thể hiển thị số, phát cảnh báo, lưu dữ liệu hoặc truyền tín hiệu về PLC, BMS và các hệ thống giám sát trung tâm.

Vì sao chênh áp quan trọng trong phòng sạch?

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Trong kỹ thuật phòng sạch, nguyên lý này được sử dụng để kiểm soát hướng luồng khí giữa các không gian.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn khu vực liền kề. Khi cửa mở hoặc xuất hiện khe hở, không khí có xu hướng đi từ khu vực sạch hơn ra ngoài, giúp hạn chế không khí chưa được kiểm soát xâm nhập.

Trong những khu vực cần kiểm soát sự phát tán của bụi, hóa chất hoặc tác nhân cần được giữ bên trong, nhà máy có thể sử dụng áp suất âm. Khi đó, không khí được định hướng đi vào khu vực kiểm soát thay vì đi ra ngoài.

Mức chênh áp phù hợp cần được xác định dựa trên quy trình sản xuất, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, lưu lượng hồi gió và chiến lược kiểm soát nhiễm.

Không nên áp dụng một giá trị chênh áp cố định cho mọi dự án.

Đồng hồ chênh áp giúp người vận hành xác nhận điều kiện thực tế nhưng không tự điều chỉnh áp suất nếu không được tích hợp với hệ thống điều khiển.

Ứng dụng giám sát áp suất giữa các phòng

Tại các nhà máy trong Khu công nghiệp VSIP Cần Thơ, đồng hồ chênh áp có thể được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa các khu vực có yêu cầu kiểm soát khác nhau.

Mặt đồng hồ thường được bố trí gần cửa để nhân viên vận hành dễ quan sát.

Tuy nhiên, điểm lấy áp cần đại diện cho áp suất tĩnh của phòng. Không nên đặt đầu lấy áp quá gần cửa cấp gió, quạt hoặc khu vực có vận tốc khí cao.

Nếu điểm đo nằm trực tiếp trong luồng khí cấp, kết quả có thể bị ảnh hưởng bởi áp suất động và không phản ánh chính xác điều kiện trung bình của phòng.

Khi chênh áp giảm bất thường, nguyên nhân có thể liên quan đến cửa đang mở, gioăng cửa không kín, lưu lượng cấp giảm, lưu lượng hồi tăng, quạt hoạt động không ổn định hoặc van gió thay đổi.

Khi chênh áp tăng bất thường, cần kiểm tra đường hồi, van điều chỉnh, lưu lượng cấp và trạng thái cửa.

Do đó, số đo trên đồng hồ cần được đánh giá cùng với trạng thái vận hành của toàn bộ hệ thống HVAC.

Theo dõi tổn thất áp suất qua lọc HEPA

Một trong những ứng dụng quan trọng của đồng hồ chênh áp là theo dõi sức cản qua lọc HEPA.

Hai điểm lấy áp được bố trí trước và sau bộ lọc. Khi không khí đi qua vật liệu lọc, sức cản của lọc tạo ra mức chênh lệch áp suất.

Trong quá trình vận hành, bụi tích tụ có thể làm sức cản tăng dần. Việc theo dõi dữ liệu chênh áp theo thời gian giúp nhân viên kỹ thuật đánh giá xu hướng tải bụi và lên kế hoạch bảo trì.

Khi lọc mới được lắp, nên ghi nhận giá trị chênh áp ban đầu tại lưu lượng vận hành bình thường. Đây là dữ liệu tham chiếu quan trọng để so sánh trong suốt vòng đời sử dụng.

Chênh áp cao không đồng nghĩa chắc chắn với việc lọc HEPA đã hỏng. Nguyên nhân có thể là bụi tích tụ, lưu lượng gió tăng hoặc đường lấy áp bị tắc.

Ngược lại, chênh áp thấp cũng không chứng minh lọc còn tốt. Nếu lọc bị rách, gioăng không kín hoặc xuất hiện dòng khí bypass, sức cản có thể giảm nhưng khả năng giữ hạt đã bị ảnh hưởng.

Vì vậy, đánh giá lọc HEPA cần kết hợp chênh áp với kiểm tra độ kín, thử rò rỉ, vận tốc gió và lưu lượng gió.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường sử dụng nhiều cấp lọc như lọc thô, lọc trung gian và lọc tinh. Một số hệ thống còn bố trí lọc HEPA tại AHU hoặc đầu cuối cấp gió.

Mỗi cấp lọc có mức tổn thất áp suất ban đầu và giới hạn thay thế khác nhau. Vì vậy, không nên mặc định sử dụng một dải đo cho tất cả vị trí.

Nếu dải đo quá lớn, những thay đổi nhỏ của áp suất sẽ khó quan sát. Nếu dải đo quá nhỏ, đồng hồ có thể thường xuyên hoạt động gần hoặc vượt hết thang.

Hai đầu lấy áp cần được bố trí đúng trước và sau cấp lọc cần theo dõi. Ống dẫn áp phải tránh gập, rò rỉ, tắc hoặc tích tụ nước ngưng.

Sau khi thay lọc mới, nên ghi lại giá trị chênh áp tại lưu lượng vận hành bình thường.

Theo dõi xu hướng giúp nhà máy xây dựng kế hoạch bảo trì dựa trên tình trạng thực tế thay vì chỉ thay lọc theo chu kỳ thời gian cố định.

Ứng dụng trên thiết bị phòng sạch

Đồng hồ chênh áp còn được sử dụng trên nhiều thiết bị như Dynamic Pass Box, Air Shower, Laminar Air Flow, FFU, Dispensing Booth, Sampling Booth và HEPA Box.

Trên buồng cân hoặc LAF, đồng hồ thường được dùng để theo dõi tổn thất áp suất qua lọc HEPA.

Trên Dynamic Pass Box, thiết bị có thể giám sát sức cản của lọc hoặc trạng thái áp suất trong khoang.

Trên AHU có nhiều cấp lọc, mỗi cấp có thể được bố trí một đồng hồ riêng để nhân viên bảo trì dễ theo dõi tình trạng.

Mỗi thiết bị có lưu lượng gió, diện tích lọc và sức cản khác nhau. Vì vậy, dải đo cần được lựa chọn dựa trên dữ liệu kỹ thuật thực tế.

Các dải đo thường được sử dụng

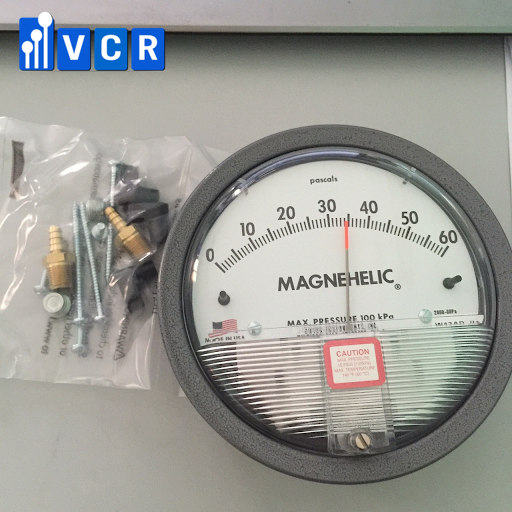

Đối với chênh áp phòng, các dải 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa thường được xem xét.

Đối với hệ thống cần hiển thị cả áp suất âm và dương, có thể sử dụng dải -30 đến +30 Pa hoặc -60 đến +60 Pa.

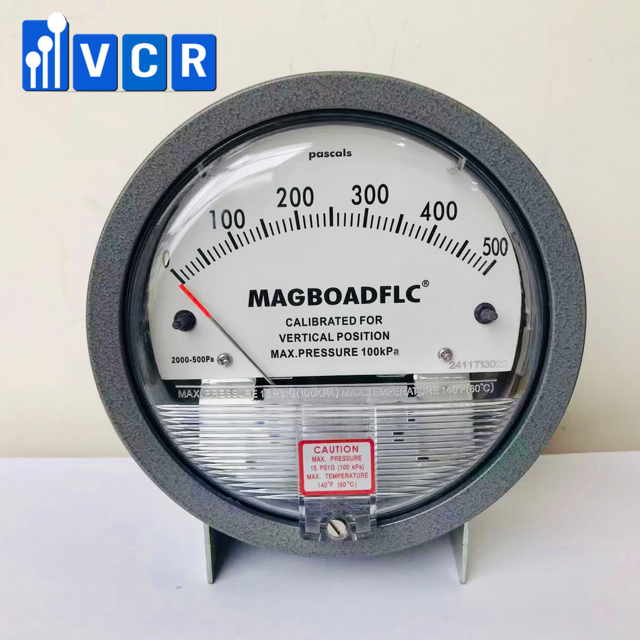

Đối với lọc HEPA và các thiết bị lọc khí, các dải 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể phù hợp tùy sức cản thiết kế.

Các giá trị trên chỉ mang tính tham khảo. Dải đo thực tế cần dựa trên điều kiện vận hành, dữ liệu bộ lọc và độ phân giải cần theo dõi.

Dải lớn nhất không phải lúc nào cũng là lựa chọn tốt nhất. Dải đo phù hợp phải đủ bao phủ giá trị cực đại nhưng vẫn giúp người vận hành nhận biết rõ các biến động quan trọng.

Đồng hồ dạng kim hay đồng hồ điện tử?

Đồng hồ dạng kim phù hợp với những vị trí chỉ cần quan sát trực tiếp. Thiết bị có cấu tạo đơn giản, dễ đọc và không cần nguồn điện cho chức năng hiển thị.

Đồng hồ điện tử phù hợp với hệ thống cần cảnh báo, giám sát liên tục hoặc truyền dữ liệu về hệ thống trung tâm.

Tùy model, thiết bị có thể hỗ trợ tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc các giao thức truyền thông.

Nếu nhà máy chỉ cần nhân viên kiểm tra định kỳ, loại dạng kim thường là lựa chọn đơn giản và kinh tế.

Nếu điểm đo quan trọng, cần lưu dữ liệu, cảnh báo hoặc tích hợp vào hệ thống quản lý, loại điện tử sẽ phù hợp hơn.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp VSIP Cần Thơ

Nhà cung cấp cần xác định rõ đồng hồ được sử dụng cho áp suất phòng, lọc HEPA, AHU hay thiết bị phòng sạch trước khi đề xuất model.

Nếu sử dụng cho phòng sạch, cần xem xét pressure cascade, airlock, độ kín phòng và cân bằng lưu lượng cấp – hồi.

Nếu sử dụng cho lọc, cần xem xét sức cản ban đầu, sức cản cuối, lưu lượng vận hành và đặc tính của bộ lọc.

Việc lựa chọn chỉ dựa trên đường kính mặt đồng hồ hoặc giá bán có thể dẫn đến sai thiết bị.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp cùng nhiều thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy.

Sản phẩm được lựa chọn theo ứng dụng, dải đo, điều kiện vận hành và yêu cầu hồ sơ của từng dự án.

Bên cạnh đồng hồ chênh áp, VCR còn cung cấp các nhóm thiết bị như Pass Box, Air Shower, FFU, HEPA Box, lọc HEPA, LAF và buồng cân, hỗ trợ nhà thầu đồng bộ thiết bị trong các dự án phòng sạch.

Đối với các dự án yêu cầu nghiệm thu, nhà cung cấp nên có khả năng hỗ trợ catalogue, datasheet, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn theo yêu cầu.

Hiệu chuẩn và nghiệm thu đồng hồ chênh áp

Đồng hồ được sử dụng tại các điểm đo quan trọng cần có kế hoạch kiểm tra và hiệu chuẩn phù hợp.

Chứng chỉ hiệu chuẩn nên thể hiện rõ model, số sê-ri, dải đo, đơn vị, các điểm kiểm tra và kết quả sai số.

Chứng nhận chất lượng của nhà sản xuất không hoàn toàn thay thế chứng chỉ hiệu chuẩn riêng của từng thiết bị nếu dự án yêu cầu khả năng truy xuất đo lường.

Trước khi nghiệm thu, cần kiểm tra đồng hồ cùng toàn bộ vòng đo.

Một thiết bị đã được hiệu chuẩn vẫn có thể hiển thị sai nếu ống lấy áp bị rò, tắc, đấu ngược hoặc tích tụ nước ngưng.

Đối với đồng hồ điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, màn hình và khả năng kết nối với hệ thống điều khiển.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp tại Khu công nghiệp VSIP Cần Thơ ở đâu?

Doanh nghiệp nên lựa chọn nhà cung cấp có kinh nghiệm về phòng sạch và HVAC, có khả năng tư vấn dải đo, phụ kiện, phương án lắp đặt và hồ sơ hiệu chuẩn. Thiết bị phòng sạch VCR cung cấp đồng hồ chênh áp cho nhà máy và các nhà thầu thi công phòng sạch phục vụ dự án tại VSIP Cần Thơ.

Có thể dùng đồng hồ đo chênh áp phòng cho lọc HEPA không?

Có thể nếu dải đo và giới hạn áp suất phù hợp, nhưng không nên mặc định sử dụng chung. Chênh áp qua lọc HEPA thường cao hơn đáng kể so với chênh áp giữa các phòng.

Chênh áp tăng cao có nghĩa lọc HEPA phải thay ngay không?

Không phải lúc nào cũng vậy. Cần đánh giá thêm lưu lượng gió, mức tải bụi, tình trạng ống lấy áp và giới hạn khuyến nghị của bộ lọc.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa chắc. Cần đưa hai cổng về cùng một mức áp suất, sau đó kiểm tra đường ống, nước ngưng, phương lắp và cơ cấu chỉnh zero.

Đồng hồ chênh áp có xác định được cấp sạch của phòng không?

Không. Đồng hồ chỉ đo sự khác biệt áp suất. Cấp sạch cần được xác định bằng phép đo nồng độ tiểu phân và các phép kiểm tra môi trường phù hợp.

Liên hệ tư vấn đồng hồ chênh áp tại Khu công nghiệp VSIP Cần Thơ

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp rõ vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ kỹ thuật.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, HVAC, lọc HEPA, Dynamic Pass Box, buồng cân, LAF và các thiết bị kiểm soát không khí phục vụ dự án tại Khu công nghiệp VSIP Cần Thơ.

Việc xác định đúng ứng dụng ngay từ đầu giúp lựa chọn đúng model, giảm thay đổi trong quá trình thi công và nâng cao khả năng chạy thử, nghiệm thu cũng như bảo trì lâu dài.
