Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Quế Võ

Khu công nghiệp Quế Võ, Bắc Ninh là khu vực tập trung nhiều nhà máy sản xuất điện tử, linh kiện, cơ khí chính xác, thực phẩm, dược phẩm, thiết bị công nghiệp và các ngành công nghiệp hỗ trợ. Đặc điểm chung của các nhà máy này là yêu cầu ngày càng cao đối với điều kiện môi trường sản xuất, độ ổn định của hệ thống thông gió và khả năng kiểm soát bụi, nhiệt độ, độ ẩm, áp suất.

Trong những khu vực có phòng sạch hoặc môi trường được kiểm soát, đồng hồ đo chênh áp là thiết bị quan trọng để theo dõi sự khác biệt áp suất giữa hai không gian. Thiết bị cũng được sử dụng để giám sát mức độ cản trở của lọc HEPA, lọc trung gian, lọc tinh và các cấp lọc trong hệ thống xử lý không khí.

Đối với nhà thầu phòng sạch và đơn vị cơ điện, việc lựa chọn đồng hồ không chỉ dựa trên kích thước hoặc thương hiệu. Dải đo, đơn vị hiển thị, độ chính xác, phương thức lắp đặt và khả năng cung cấp hồ sơ kỹ thuật đều phải phù hợp với yêu cầu của từng vị trí.

Một đồng hồ được chọn đúng giúp người vận hành dễ nhận biết bất thường, hỗ trợ bảo trì chủ động và giảm nguy cơ hệ thống hoạt động ngoài điều kiện thiết kế.

Đồng hồ đo chênh áp là gì?

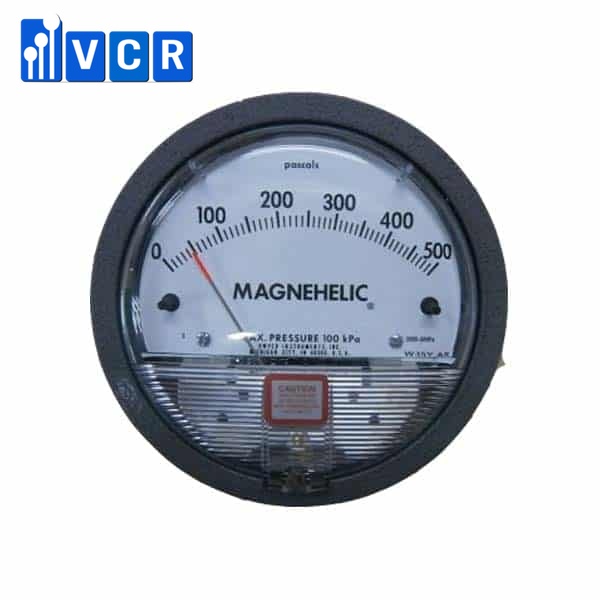

Đồng hồ đo chênh áp là thiết bị đo sự chênh lệch áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng được nối với các vị trí cần đo thông qua ống dẫn áp.

Giá trị hiển thị trên đồng hồ phản ánh mức chênh lệch giữa hai áp suất, không phải áp suất tuyệt đối tại một điểm. Đây là lý do thiết bị đặc biệt phù hợp với các ứng dụng như giám sát chênh áp phòng sạch, theo dõi tổn thất áp suất qua màng lọc và kiểm tra trạng thái vận hành của hệ thống HVAC.

Đồng hồ chênh áp có thể là loại cơ dạng kim hoặc loại điện tử. Loại cơ cho phép quan sát trực tiếp tại chỗ, cấu tạo tương đối đơn giản và không cần nguồn điện cho chức năng hiển thị. Loại điện tử có thể tích hợp tín hiệu truyền về PLC, hệ thống quản lý tòa nhà hoặc hệ thống giám sát môi trường.

Vai trò của chênh áp trong nhà máy

Chênh áp là một trong những thông số giúp kiểm soát hướng chuyển động của không khí. Khi một phòng được duy trì ở áp suất cao hơn khu vực liền kề, không khí có xu hướng đi từ phòng có áp suất cao sang khu vực có áp suất thấp hơn qua khe hở hoặc khi cửa được mở.

Nguyên lý này thường được sử dụng để giảm nguy cơ không khí chưa được kiểm soát xâm nhập vào khu vực sạch. Trong các khu vực cần kiểm soát sự phát tán của bụi, hóa chất hoặc tác nhân có nguy cơ, nhà máy có thể áp dụng áp suất âm để giữ không khí bên trong khu vực kiểm soát.

Giá trị chênh áp phù hợp phải được xác định dựa trên yêu cầu công nghệ, mức độ sạch, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp và hồi gió cũng như chiến lược kiểm soát nhiễm.

Đồng hồ đo chênh áp giúp người vận hành theo dõi liệu hệ thống có duy trì được điều kiện thiết kế hay không. Tuy nhiên, thiết bị không tự điều chỉnh áp suất nếu không được kết nối với bộ điều khiển hoặc hệ thống tự động hóa.

Ứng dụng trong phòng sạch

Tại các nhà máy ở Khu công nghiệp Quế Võ, đồng hồ chênh áp có thể được lắp giữa phòng sạch và hành lang, giữa hai phòng có cấp độ sạch khác nhau hoặc giữa khu sản xuất và phòng đệm.

Đồng hồ được bố trí tại vị trí dễ quan sát để nhân viên kiểm tra trước khi vào phòng hoặc trong quá trình vận hành. Đối với những điểm đo quan trọng, nhà máy có thể sử dụng cảm biến chênh áp điện tử để truyền tín hiệu về hệ thống giám sát tập trung.

Khi giá trị chênh áp giảm thấp hơn giới hạn, nguyên nhân có thể liên quan đến cửa mở, cửa không kín, lưu lượng cấp gió giảm, hệ thống hồi gió thay đổi, lọc bị tắc hoặc quạt hoạt động không ổn định.

Ngược lại, chênh áp tăng bất thường có thể xuất phát từ thay đổi trạng thái cửa, van gió, lọc, lưu lượng hoặc mất cân bằng giữa cấp và hồi gió. Vì vậy, giá trị trên đồng hồ cần được phân tích cùng trạng thái vận hành thực tế.

Ứng dụng theo dõi lọc HEPA

Một trong những ứng dụng phổ biến của đồng hồ chênh áp là giám sát sức cản của lọc HEPA. Hai điểm lấy áp được bố trí trước và sau màng lọc. Khi không khí đi qua lọc, sự cản trở của vật liệu lọc tạo ra một mức tổn thất áp suất.

Trong quá trình sử dụng, bụi tích tụ có thể làm sức cản tăng lên. Đồng hồ giúp người vận hành theo dõi xu hướng thay đổi này để lập kế hoạch kiểm tra, vệ sinh các bộ phận liên quan hoặc thay thế lọc khi cần thiết.

Không nên kết luận màng lọc HEPA bị hỏng chỉ dựa trên chênh áp cao. Giá trị tăng có thể liên quan đến lưu lượng gió lớn hơn, sai lệch vị trí lấy áp, đường ống bị tắc hoặc điều kiện hệ thống thay đổi.

Tương tự, chênh áp thấp không đồng nghĩa với lọc còn tốt. Trường hợp lọc bị thủng, lắp không kín hoặc có dòng khí đi tắt, chênh áp có thể giảm nhưng khả năng kiểm soát hạt không còn đáp ứng yêu cầu.

Việc đánh giá lọc HEPA cần kết hợp chênh áp với kiểm tra rò rỉ, đo vận tốc gió, lưu lượng gió và các thử nghiệm liên quan theo yêu cầu của hệ thống.

Ứng dụng trong AHU và hệ thống HVAC

Trong AHU, đồng hồ chênh áp có thể được sử dụng để theo dõi lọc thô, lọc trung gian, lọc tinh hoặc toàn bộ cụm lọc. Mỗi cấp lọc có mức sức cản khác nhau nên cần chọn dải đo riêng.

Nếu dải đo quá lớn, sự thay đổi nhỏ của sức cản lọc sẽ khó quan sát. Nếu dải đo quá thấp, kim có thể vượt quá giới hạn hoặc thiết bị hoạt động ngoài phạm vi phù hợp.

Đối với các hệ thống có nhiều cấp lọc, nên bố trí điểm lấy áp rõ ràng và ghi nhãn để tránh đấu nhầm. Đường ống dẫn áp phải được lắp chắc chắn, không gập, không rò và hạn chế tích tụ nước.

Thông số chênh áp cần được ghi nhận ngay khi lọc mới được lắp và hệ thống đã đạt lưu lượng vận hành ổn định. Giá trị ban đầu này là cơ sở quan trọng để theo dõi xu hướng tăng sức cản trong quá trình sử dụng.

Ứng dụng trên thiết bị phòng sạch

Ngoài phòng và hệ thống HVAC, đồng hồ chênh áp còn được sử dụng trên nhiều thiết bị phòng sạch như buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học, hộp lọc HEPA và các mô-đun lọc khí độc lập.

Trên buồng chuyển hàng động, đồng hồ thường theo dõi tình trạng lọc hoặc áp suất của khoang thiết bị. Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ có thể được sử dụng để giám sát tổn thất áp suất qua lọc HEPA.

Mỗi thiết bị có lưu lượng, diện tích lọc và mức sức cản khác nhau. Vì vậy, không nên sử dụng cùng một dải đo cho tất cả sản phẩm mà chưa kiểm tra dữ liệu thiết kế.

Các dải đo thường gặp

Đối với chênh áp phòng sạch, các dải đo thường tương đối thấp để dễ nhận biết sự thay đổi. Những lựa chọn có thể gặp gồm 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc các dải đo hai chiều như -30 đến +30 Pa và -60 đến +60 Pa.

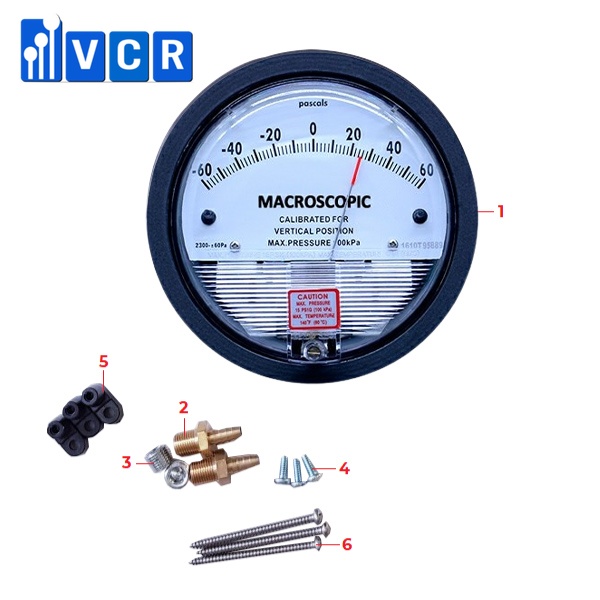

Dải hai chiều phù hợp với những ứng dụng cần quan sát cả áp suất âm và áp suất dương. Tuy nhiên, việc lựa chọn phải dựa trên giá trị vận hành thực tế và giới hạn cảnh báo của hệ thống.

Đối với lọc HEPA và thiết bị lọc khí, các dải 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa có thể được xem xét tùy theo sức cản dự kiến.

Trong AHU, một số cấp lọc có thể cần dải đo lớn hơn. Nhà cung cấp cần căn cứ vào thông số tổn thất áp suất ban đầu và tổn thất áp suất cuối của nhà sản xuất lọc.

Đồng hồ dạng kim và đồng hồ điện tử

Đồng hồ dạng kim phù hợp với các vị trí chỉ cần quan sát tại chỗ. Ưu điểm của loại này là cách đọc trực quan, không cần cấp nguồn và thuận tiện khi lắp tại vách phòng hoặc mặt thiết bị.

Đồng hồ điện tử phù hợp với nhà máy cần cảnh báo, ghi dữ liệu hoặc truyền tín hiệu. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm cảnh báo hoặc giao thức truyền thông.

Trong dự án yêu cầu giám sát liên tục, việc sử dụng cảm biến điện tử giúp hệ thống ghi nhận biến động theo thời gian. Dữ liệu này hỗ trợ điều tra nguyên nhân khi chênh áp vượt giới hạn hoặc xảy ra sự cố.

Tuy nhiên, loại điện tử cần nguồn cấp, đấu nối tín hiệu và cấu hình phù hợp. Vì vậy, tổng chi phí phải tính cả thiết bị, dây dẫn, tủ điều khiển, lập trình và kiểm tra hệ thống.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Quế Võ

Nhà cung cấp cần có khả năng xác định đúng ứng dụng của đồng hồ. Một sản phẩm dùng để giám sát áp suất phòng sẽ có yêu cầu khác với sản phẩm dùng để báo tình trạng tắc lọc.

Đơn vị tư vấn cần hỏi rõ giá trị vận hành dự kiến, dải áp suất lớn nhất, đơn vị đo, kiểu hiển thị, kích thước mặt đồng hồ, phương án lắp âm hoặc lắp nổi và yêu cầu tín hiệu đầu ra.

Đối với các dự án phòng sạch, nhà cung cấp cũng cần hiểu mối quan hệ giữa chênh áp, cấp và hồi gió, độ kín của cửa, khóa liên động và chế độ vận hành của hệ thống HVAC.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện theo vị trí sử dụng, yêu cầu kỹ thuật và điều kiện vận hành thực tế.

Hồ sơ kỹ thuật cần quan tâm

Tùy yêu cầu dự án, đồng hồ chênh áp có thể cần catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Chứng nhận chất lượng không thay thế cho chứng chỉ hiệu chuẩn. Chứng chỉ hiệu chuẩn phải nhận diện được thiết bị, số sê-ri, phạm vi kiểm tra, các điểm hiệu chuẩn, sai số và điều kiện thực hiện.

Đối với dự án có yêu cầu GMP, ISO hoặc quản lý chất lượng nghiêm ngặt, hồ sơ thiết bị cần được thống nhất từ giai đoạn phê duyệt vật tư. Điều này giúp tránh tình trạng thiết bị đã giao nhưng hồ sơ không đáp ứng yêu cầu nghiệm thu.

Những lỗi lắp đặt thường gặp

Đấu ngược cổng áp suất cao và áp suất thấp là lỗi phổ biến. Khi đấu sai, kim có thể không lên, dịch chuyển ngược hoặc hiển thị không đúng với trạng thái thực tế.

Ống dẫn áp bị gập, rò rỉ hoặc tắc cũng làm giá trị đo sai lệch. Tại môi trường có độ ẩm cao, nước ngưng có thể tích tụ trong ống và ảnh hưởng đến kết quả.

Một số đồng hồ dạng cơ cần được lắp đúng phương và trên bề mặt tương đối cân bằng. Nếu lắp lệch quá mức, điểm không có thể thay đổi.

Vị trí lấy áp cũng cần đại diện cho khu vực cần đo. Không nên đặt đầu lấy áp quá gần miệng cấp gió, quạt hoặc vùng có vận tốc cao vì áp suất động có thể làm kết quả không phản ánh đúng áp suất tĩnh.

Kiểm tra trước khi nghiệm thu

Trước khi đưa vào sử dụng, cần kiểm tra model, dải đo, đơn vị hiển thị và vị trí lắp. Hai cổng đo phải được kết nối đúng và có nhãn nhận diện.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ cần chỉ về điểm không trong giới hạn cho phép. Sau đó, hệ thống được vận hành để kiểm tra chiều dịch chuyển và giá trị thực tế.

Đối với đồng hồ điện tử, cần kiểm tra nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo và khả năng truyền dữ liệu về hệ thống điều khiển.

Hiệu chuẩn thiết bị không thể thay thế cho kiểm tra toàn bộ đường đo tại hiện trường. Một đồng hồ được hiệu chuẩn chính xác vẫn có thể hiển thị sai nếu ống lấy áp rò, bị tắc hoặc kết nối sai.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp cho nhà máy tại Khu công nghiệp Quế Võ ở đâu?

Doanh nghiệp nên lựa chọn nhà cung cấp có kinh nghiệm về phòng sạch và hệ thống HVAC, có khả năng tư vấn dải đo, phương án lắp đặt và hồ sơ hiệu chuẩn. Không nên chỉ lựa chọn theo giá hoặc hình thức mặt đồng hồ.

Có thể dùng đồng hồ chênh áp phòng để đo lọc HEPA không?

Chỉ có thể sử dụng khi dải đo và giới hạn áp suất phù hợp. Đồng hồ dùng cho phòng thường có dải thấp, trong khi sức cản của lọc HEPA có thể lớn hơn đáng kể.

Đồng hồ chênh áp không về 0 có phải bị hỏng không?

Chưa thể kết luận. Cần kiểm tra xem hai cổng đã được cân bằng áp suất hay chưa, ống dẫn có tắc hoặc đọng nước không, thiết bị có lắp lệch hay điểm không có cần điều chỉnh không.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo, yêu cầu của hệ thống quản lý chất lượng, khuyến cáo của nhà sản xuất và kết quả sử dụng trước đó. Nhiều nhà máy áp dụng chu kỳ 6 tháng hoặc 12 tháng, nhưng cần xác định theo đánh giá rủi ro.

Đồng hồ chênh áp có đo được độ sạch phòng không?

Không. Đồng hồ chỉ đo sự khác biệt áp suất. Độ sạch phải được đánh giá bằng phép đo tiểu phân và các thử nghiệm môi trường phù hợp.

Liên hệ tư vấn đồng hồ đo chênh áp tại Quế Võ

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, số lượng, loại hiển thị, yêu cầu tín hiệu và hồ sơ kỹ thuật.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ chênh áp cho phòng sạch, AHU, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Quế Võ.

Việc xác định rõ yêu cầu ngay từ đầu giúp lựa chọn đúng model, hạn chế thay đổi khi thi công và bảo đảm thiết bị phù hợp với điều kiện vận hành của nhà máy.
