Nhu cầu sử dụng đồng hồ đo chênh áp tại Khu công nghiệp Quang Minh

Khu công nghiệp Quang Minh là khu vực tập trung nhiều doanh nghiệp sản xuất thuộc các lĩnh vực điện tử, cơ khí, thiết bị công nghiệp, thực phẩm, dược phẩm, mỹ phẩm và công nghiệp hỗ trợ. Các nhà máy tại đây ngày càng chú trọng đến điều kiện môi trường sản xuất, độ ổn định của hệ thống thông gió và khả năng kiểm soát bụi, áp suất, nhiệt độ, độ ẩm.

Trong những khu vực có phòng sạch, phòng kiểm soát bụi, khu vực lắp ráp chính xác hoặc hệ thống xử lý không khí trung tâm, chênh lệch áp suất là một trong những thông số cần được theo dõi thường xuyên.

Đồng hồ đo chênh áp giúp xác định sự khác biệt áp suất giữa hai vị trí. Thiết bị có thể được lắp giữa hai phòng, giữa phòng sạch và hành lang, trước và sau lọc HEPA hoặc trên các thiết bị có hệ thống lọc khí.

Đối với nhà máy, giá trị chênh áp hỗ trợ phát hiện sớm những biến động liên quan đến lưu lượng gió, trạng thái cửa, tình trạng lọc, quạt và van điều chỉnh. Đối với nhà thầu thi công phòng sạch, việc lựa chọn đúng đồng hồ ngay từ giai đoạn thiết kế giúp giảm rủi ro phải thay đổi thiết bị khi nghiệm thu.

Một đồng hồ có thương hiệu tốt nhưng dải đo không phù hợp vẫn có thể không đáp ứng mục đích sử dụng. Vì vậy, doanh nghiệp cần lựa chọn nhà cung cấp có khả năng tư vấn dựa trên ứng dụng thực tế chứ không chỉ dựa trên mã sản phẩm hoặc giá bán.

Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp là thiết bị đo sự khác biệt áp suất giữa hai điểm. Thiết bị thường có một cổng áp suất cao và một cổng áp suất thấp. Hai cổng này được nối đến các vị trí cần đo bằng ống dẫn áp.

Giá trị trên mặt đồng hồ là hiệu số giữa hai mức áp suất. Đây không phải là áp suất tuyệt đối tại một điểm và cũng không phải là phép đo trực tiếp độ sạch của không khí.

Trong phòng sạch, thiết bị thường được sử dụng để theo dõi chênh áp giữa các khu vực. Trong AHU, hộp lọc HEPA hoặc thiết bị phòng sạch, đồng hồ dùng để theo dõi mức tổn thất áp suất qua màng lọc.

Đồng hồ chênh áp có thể là loại cơ dạng kim hoặc loại điện tử. Đồng hồ dạng kim phù hợp với việc quan sát trực tiếp tại chỗ. Loại điện tử có thể hiển thị số, phát cảnh báo hoặc truyền tín hiệu về PLC, hệ thống quản lý tòa nhà hoặc hệ thống giám sát môi trường.

Vai trò của chênh áp trong kiểm soát môi trường

Không khí có xu hướng di chuyển từ khu vực có áp suất cao sang khu vực có áp suất thấp hơn. Nguyên lý này được sử dụng để thiết lập hướng di chuyển của luồng khí giữa các phòng.

Trong khu vực cần bảo vệ sản phẩm, phòng sạch hơn thường được duy trì ở áp suất cao hơn khu vực liền kề. Khi cửa mở hoặc xuất hiện khe hở, không khí có xu hướng đi từ khu vực sạch hơn ra bên ngoài, hạn chế không khí chưa được kiểm soát xâm nhập.

Trong khu vực cần kiểm soát bụi, hóa chất hoặc tác nhân có nguy cơ phát tán, nhà máy có thể sử dụng áp suất âm. Khi đó, không khí được giữ theo hướng đi vào khu vực kiểm soát, hạn chế chất ô nhiễm thoát ra ngoài.

Giá trị chênh áp phù hợp không nên được áp dụng cứng nhắc cho tất cả nhà máy. Thông số này phải được xác định dựa trên yêu cầu công nghệ, cấp độ sạch, độ kín của phòng, số lượng cửa, tần suất mở cửa, lưu lượng cấp gió, hồi gió và chiến lược kiểm soát nhiễm.

Đồng hồ chênh áp giúp người vận hành kiểm tra liệu điều kiện thực tế có còn nằm trong phạm vi thiết kế hay không. Tuy nhiên, thiết bị chỉ đo và hiển thị. Nó không tự điều chỉnh áp suất nếu không được tích hợp với bộ điều khiển, biến tần hoặc hệ thống tự động hóa.

Ứng dụng trong giám sát phòng sạch

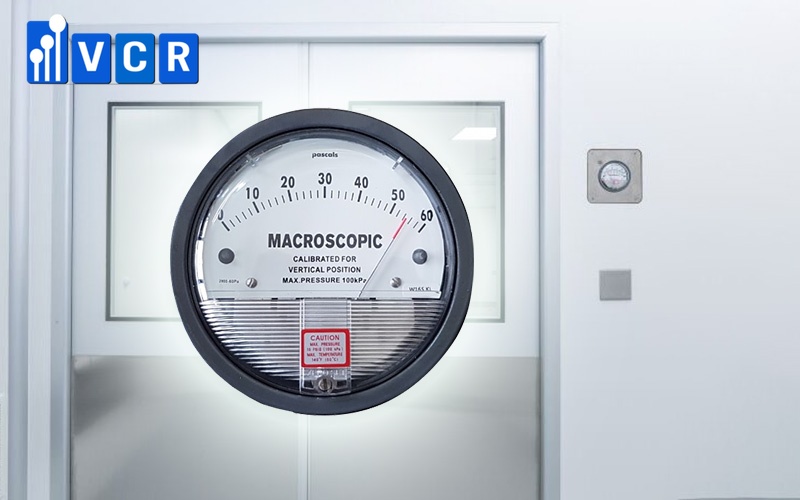

Tại các nhà máy trong Khu công nghiệp Quang Minh, đồng hồ chênh áp có thể được lắp giữa phòng sản xuất và hành lang, giữa phòng sạch và phòng đệm hoặc giữa hai khu vực có cấp độ sạch khác nhau.

Mặt đồng hồ thường được bố trí gần cửa ra vào để nhân viên có thể kiểm tra trước khi vào phòng. Vị trí lắp cần thuận tiện quan sát nhưng không quá gần miệng cấp gió hoặc khu vực có vận tốc cao.

Đầu lấy áp cần phản ánh áp suất tĩnh của phòng. Nếu đặt quá gần quạt, cửa gió hoặc vùng nhiễu động, kết quả có thể bị ảnh hưởng bởi áp suất động và không đại diện đúng cho áp suất trung bình của khu vực.

Khi chênh áp giảm thấp, nguyên nhân có thể liên quan đến cửa đang mở, gioăng cửa không kín, lưu lượng cấp gió giảm, quạt suy giảm hiệu suất, van gió thay đổi hoặc đường hồi gió mất cân bằng.

Nếu chênh áp tăng bất thường, nguyên nhân có thể đến từ việc lưu lượng hồi giảm, van hồi bị đóng, lưu lượng cấp tăng hoặc trạng thái cửa thay đổi.

Do đó, kết quả trên đồng hồ cần được đánh giá cùng với trạng thái hoạt động của HVAC, cửa, quạt, van và lưu lượng gió.

Ứng dụng theo dõi lọc HEPA

Đồng hồ đo chênh áp thường được lắp trước và sau lọc HEPA để theo dõi tổn thất áp suất qua màng lọc.

Khi không khí đi qua vật liệu lọc, lọc tạo ra sức cản. Khi bụi tích tụ trong quá trình sử dụng, sức cản có thể tăng và làm giá trị chênh áp thay đổi.

Nhà máy nên ghi nhận giá trị chênh áp ban đầu khi lọc mới được lắp, hệ thống đã ổn định và lưu lượng gió đạt mức vận hành thiết kế. Đây là dữ liệu tham chiếu quan trọng để đánh giá xu hướng tăng sức cản trong suốt vòng đời của lọc.

Chênh áp cao không có nghĩa chắc chắn rằng lọc đã hỏng. Nguyên nhân có thể do bụi tích tụ, lưu lượng gió tăng, đường lấy áp bị tắc hoặc vị trí đo không phù hợp.

Ngược lại, chênh áp thấp cũng không chứng minh lọc còn tốt. Nếu lọc bị rách, lắp không kín hoặc xuất hiện dòng khí đi tắt, sức cản có thể giảm nhưng khả năng giữ hạt không còn đáp ứng yêu cầu.

Vì vậy, đánh giá lọc HEPA cần kết hợp chênh áp với kiểm tra rò rỉ, đo vận tốc gió, lưu lượng gió và các phép thử liên quan theo yêu cầu của hệ thống.

Ứng dụng trong AHU và hệ thống HVAC

AHU thường có nhiều cấp lọc như lọc thô, lọc trung gian, lọc tinh và đôi khi có cả lọc HEPA. Mỗi cấp lọc có mức tổn thất áp suất ban đầu và giới hạn thay thế khác nhau.

Đồng hồ chênh áp giúp bộ phận vận hành theo dõi tình trạng bám bụi của từng cấp lọc. Khi sức cản tăng, lưu lượng gió có thể giảm nếu hệ thống quạt không có khả năng tự bù áp.

Không nên sử dụng một dải đo giống nhau cho mọi cấp lọc. Lọc thô, lọc túi, lọc tinh và lọc HEPA có đặc tính sức cản khác nhau.

Nếu dải đo quá lớn, kim chỉ dịch chuyển rất ít và người vận hành khó nhận biết sự thay đổi. Nếu dải đo quá nhỏ, kim có thể vượt toàn thang hoặc thiết bị hoạt động ngoài phạm vi phù hợp.

Đường ống dẫn áp cần được lắp chắc chắn, không gập, không rò rỉ và không để nước ngưng tích tụ. Hai đầu lấy áp phải được bố trí đúng trước và sau cấp lọc cần theo dõi.

Sau khi thay lọc mới, nhà máy nên ghi lại giá trị chênh áp ở lưu lượng vận hành bình thường. Đây là cơ sở quan trọng để xây dựng kế hoạch bảo trì theo tình trạng thay vì chỉ thay lọc theo thời gian cố định.

Ứng dụng trên thiết bị phòng sạch

Ngoài phòng sạch và AHU, đồng hồ chênh áp còn được sử dụng trên nhiều thiết bị như buồng chuyển hàng động, buồng tắm khí, thiết bị dòng khí một chiều, buồng cân, buồng lấy mẫu, tủ an toàn sinh học và hộp lọc HEPA.

Trên buồng chuyển hàng động, đồng hồ có thể theo dõi tình trạng lọc hoặc chênh áp trong khoang thiết bị.

Trên buồng cân và thiết bị dòng khí một chiều, đồng hồ thường được sử dụng để giám sát tổn thất áp qua lọc HEPA. Một số hệ thống có thể sử dụng cảm biến điện tử kết hợp biến tần để duy trì tốc độ gió ổn định.

Trên hộp lọc HEPA hoặc cụm cấp gió cuối, đồng hồ hỗ trợ theo dõi sự gia tăng sức cản của lọc trong quá trình vận hành.

Mỗi thiết bị có lưu lượng gió, diện tích lọc, kết cấu khoang và mức sức cản khác nhau. Vì vậy, nhà cung cấp cần hiểu nguyên lý thiết bị trước khi đề xuất dải đo.

Các dải đo thường được sử dụng

Đối với phòng sạch, các dải đo thấp thường được ưu tiên vì giúp quan sát rõ những thay đổi nhỏ. Một số dải tham khảo gồm 0–30 Pa, 0–60 Pa, 0–100 Pa hoặc 0–125 Pa.

Trong những khu vực có thể vận hành cả áp suất âm và áp suất dương, có thể sử dụng dải hai chiều như -30 đến +30 Pa hoặc -60 đến +60 Pa.

Đối với lọc HEPA, buồng cân, thiết bị dòng khí một chiều hoặc cụm lọc, có thể xem xét các dải như 0–250 Pa, 0–500 Pa, 0–750 Pa hoặc 0–1.000 Pa.

Đối với AHU, dải đo phải được lựa chọn theo tổn thất áp suất ban đầu, tổn thất cuối khuyến nghị và lưu lượng vận hành thực tế của từng cấp lọc.

Dải đo phù hợp không phải là dải lớn nhất. Dải đo tốt cần đủ bao quát mức áp suất lớn nhất dự kiến nhưng vẫn cho phép người vận hành nhìn rõ những thay đổi quan trọng.

Nên chọn đồng hồ dạng kim hay điện tử?

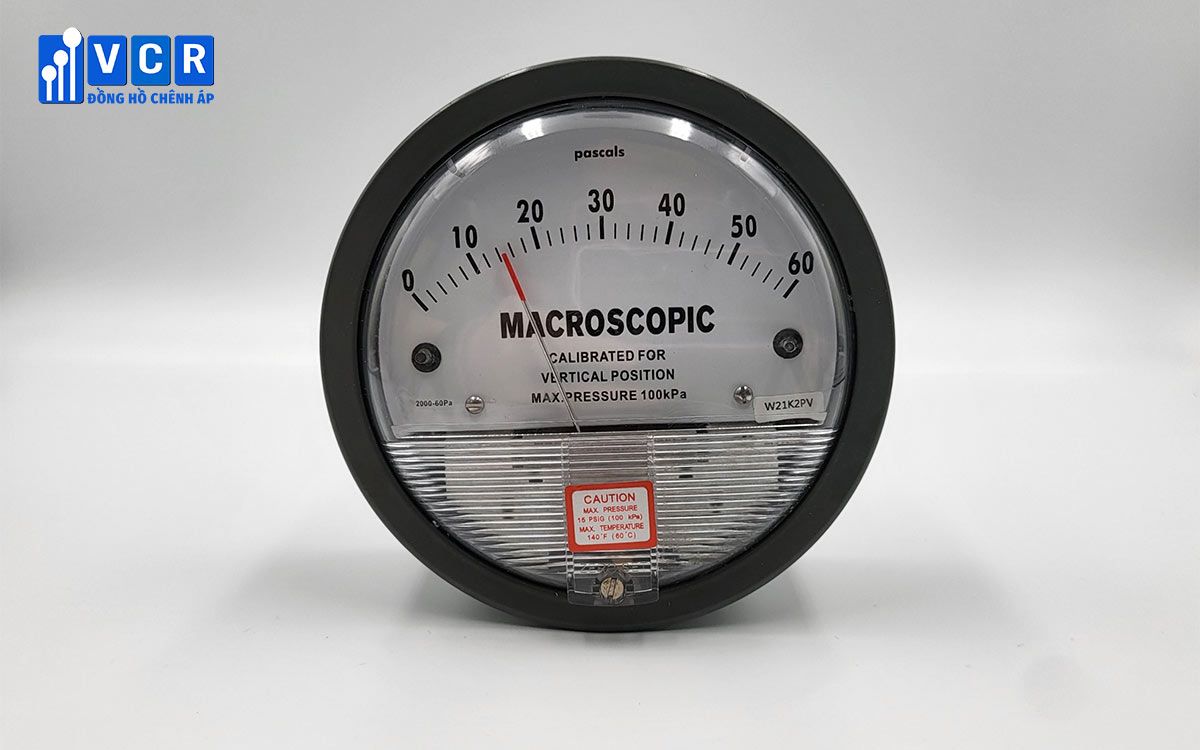

Đồng hồ chênh áp dạng kim phù hợp với các vị trí chỉ cần quan sát tại chỗ. Thiết bị có cấu tạo tương đối đơn giản, dễ đọc và không cần nguồn điện cho chức năng hiển thị.

Loại này thường được sử dụng trên vách phòng sạch, AHU, hộp lọc và các thiết bị có yêu cầu theo dõi trực tiếp.

Đồng hồ điện tử phù hợp với điểm đo cần cảnh báo, lưu dữ liệu hoặc truyền tín hiệu về hệ thống trung tâm. Tùy model, thiết bị có thể cung cấp tín hiệu 4–20 mA, 0–10 V, tiếp điểm rơ-le hoặc giao thức truyền thông.

Nếu nhà máy chỉ cần nhân viên ghi nhận thông số định kỳ, đồng hồ dạng kim có thể là giải pháp đơn giản và kinh tế.

Nếu điểm đo quan trọng, cần theo dõi liên tục hoặc phục vụ điều tra sai lệch, thiết bị điện tử sẽ phù hợp hơn. Tuy nhiên, tổng chi phí cần tính cả nguồn cấp, dây tín hiệu, tủ điều khiển, lập trình, hiệu chuẩn và bảo trì.

Tiêu chí lựa chọn nhà cung cấp tại Khu công nghiệp Quang Minh

Tư vấn đúng mục đích sử dụng

Nhà cung cấp cần xác định rõ đồng hồ dùng để đo chênh áp phòng, theo dõi lọc HEPA, giám sát AHU hay lắp trên thiết bị phòng sạch.

Mỗi ứng dụng có dải đo, giới hạn áp suất và yêu cầu lắp đặt khác nhau. Việc chỉ lựa chọn theo đường kính mặt đồng hồ hoặc giá bán có thể dẫn đến sai thiết bị.

Hiểu hệ thống phòng sạch và HVAC

Giá trị chênh áp chịu ảnh hưởng bởi lưu lượng cấp, lưu lượng hồi, độ kín của phòng, trạng thái cửa, quạt, van gió và tình trạng lọc.

Nhà cung cấp cần hiểu mối quan hệ giữa các yếu tố này để tư vấn đúng vị trí lấy áp, dải đo và phương pháp lắp đặt.

Thiết bị phòng sạch VCR cung cấp đồng hồ đo chênh áp và các thiết bị phòng sạch cho nhà thầu thi công, đơn vị cơ điện, nhà tích hợp hệ thống và nhà máy. Việc lựa chọn sản phẩm được thực hiện dựa trên ứng dụng, yêu cầu hồ sơ và điều kiện vận hành thực tế.

Có hồ sơ kỹ thuật đầy đủ

Tùy yêu cầu dự án, hồ sơ có thể gồm catalogue, bản thông số kỹ thuật, hướng dẫn lắp đặt, chứng nhận xuất xứ, chứng nhận chất lượng và chứng chỉ hiệu chuẩn.

Nhà thầu nên thống nhất yêu cầu hồ sơ ngay từ giai đoạn phê duyệt vật tư. Điều này giúp tránh tình trạng thiết bị đáp ứng về kỹ thuật nhưng không đủ tài liệu để nghiệm thu.

Hỗ trợ lắp đặt và xử lý sự cố

Nhiều trường hợp số đo không chính xác không xuất phát từ đồng hồ mà do đấu ngược cổng, rò ống, tắc ống, đọng nước hoặc vị trí lấy áp không phù hợp.

Nhà cung cấp có kinh nghiệm cần hỗ trợ xác định cổng cao, cổng thấp, hướng dẫn điều chỉnh điểm không và phân tích nguyên nhân khi giá trị không ổn định.

Có khả năng cung cấp đồng bộ

Đối với dự án phòng sạch, việc mua đồng hồ cùng hộp lọc HEPA, buồng chuyển hàng, thiết bị dòng khí một chiều, khóa liên động và các thiết bị liên quan giúp giảm rủi ro sai khác về thông số.

Nhà thầu cũng thuận lợi hơn trong việc phối hợp bản vẽ, hồ sơ kỹ thuật, tiến độ giao hàng và hỗ trợ sau bán hàng.

Hồ sơ hiệu chuẩn và nghiệm thu

Chứng chỉ hiệu chuẩn cần nhận diện rõ thiết bị, model, số sê-ri, dải đo, các điểm kiểm tra, sai số và điều kiện thực hiện.

Chứng nhận chất lượng hoặc phiếu kiểm tra xuất xưởng không hoàn toàn thay thế chứng chỉ hiệu chuẩn của từng thiết bị.

Chu kỳ hiệu chuẩn cần được xác định dựa trên mức độ quan trọng của điểm đo, yêu cầu của hệ thống quản lý chất lượng, khuyến cáo của nhà sản xuất và lịch sử ổn định của thiết bị.

Không nên mặc định mọi đồng hồ đều phải áp dụng cùng một chu kỳ. Điểm đo quan trọng trong khu vực sản xuất có thể cần quản lý nghiêm ngặt hơn điểm chỉ dùng để tham khảo trên hệ thống phụ trợ.

Những lỗi lắp đặt thường gặp

Lỗi phổ biến là đấu ngược cổng áp suất cao và áp suất thấp. Khi đó, kim có thể không lên hoặc dịch chuyển sai hướng.

Ống dẫn áp bị gập, rò rỉ hoặc tắc cũng làm giá trị hiển thị sai lệch. Trong môi trường có độ ẩm cao, nước ngưng có thể tích tụ trong ống và gây dao động số đo.

Một số đồng hồ dạng cơ cần được lắp đúng phương. Nếu mặt đồng hồ bị nghiêng hoặc lắp không chắc chắn, điểm không có thể thay đổi.

Đầu lấy áp không nên đặt quá gần miệng cấp gió, quạt hoặc vùng có vận tốc cao. Áp suất động ở những khu vực này có thể làm số đo không đại diện đúng cho áp suất tĩnh của phòng.

Kiểm tra trước khi nghiệm thu

Trước khi nghiệm thu, cần kiểm tra model, dải đo, đơn vị hiển thị, vị trí lắp và kết nối hai cổng áp suất.

Khi hai cổng cùng tiếp xúc với một mức áp suất, đồng hồ phải trở về điểm không trong giới hạn cho phép.

Sau đó, hệ thống được vận hành để xác nhận chiều dịch chuyển của kim và giá trị chênh áp thực tế.

Đối với đồng hồ điện tử, cần kiểm tra thêm nguồn cấp, tín hiệu đầu ra, ngưỡng cảnh báo, hiển thị và kết nối với PLC hoặc hệ thống quản lý tòa nhà.

Một thiết bị đã được hiệu chuẩn vẫn có thể hiển thị sai nếu đường ống lấy áp bị rò, tắc hoặc đấu nối không đúng. Vì vậy, nghiệm thu cần đánh giá toàn bộ vòng đo.

Câu hỏi thường gặp

Mua đồng hồ đo chênh áp cho nhà máy tại Khu công nghiệp Quang Minh ở đâu?

Doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm về phòng sạch và HVAC, có khả năng tư vấn dải đo, phụ kiện kết nối, phương án lắp đặt và hồ sơ hiệu chuẩn phù hợp với yêu cầu dự án.

Có thể dùng chung đồng hồ cho phòng sạch và lọc HEPA không?

Chỉ nên dùng khi dải đo và giới hạn áp suất phù hợp cho cả hai ứng dụng. Trong thực tế, đồng hồ đo chênh áp phòng thường có dải thấp hơn đồng hồ theo dõi lọc HEPA.

Đồng hồ không về 0 có phải đã hỏng không?

Chưa thể kết luận. Cần cân bằng áp suất ở hai cổng, kiểm tra ống dẫn, nước ngưng, vị trí lắp và cơ cấu điều chỉnh điểm không trước khi quyết định thay thiết bị.

Bao lâu nên hiệu chuẩn đồng hồ chênh áp?

Chu kỳ hiệu chuẩn phụ thuộc vào mức độ quan trọng của điểm đo, yêu cầu quản lý chất lượng và lịch sử ổn định của thiết bị. Nhà máy nên xác định chu kỳ theo đánh giá rủi ro.

Đồng hồ chênh áp có xác định được cấp sạch không?

Không. Thiết bị chỉ đo sự chênh lệch áp suất. Cấp sạch phải được xác định bằng phép đo tiểu phân và các thử nghiệm môi trường phù hợp.

Liên hệ tư vấn đồng hồ chênh áp tại Khu công nghiệp Quang Minh

Khi yêu cầu tư vấn hoặc báo giá, nhà máy và nhà thầu nên cung cấp vị trí sử dụng, dải áp suất dự kiến, loại hiển thị, tín hiệu đầu ra, số lượng và yêu cầu hồ sơ.

Thiết bị phòng sạch VCR hỗ trợ cung cấp đồng hồ đo chênh áp cho phòng sạch, AHU, hệ thống HVAC, lọc HEPA, buồng chuyển hàng, buồng cân và các thiết bị kiểm soát không khí tại Khu công nghiệp Quang Minh.

Xác định đúng yêu cầu ngay từ đầu giúp lựa chọn đúng model, hạn chế thay đổi trong quá trình thi công và nâng cao khả năng nghiệm thu của dự án.
